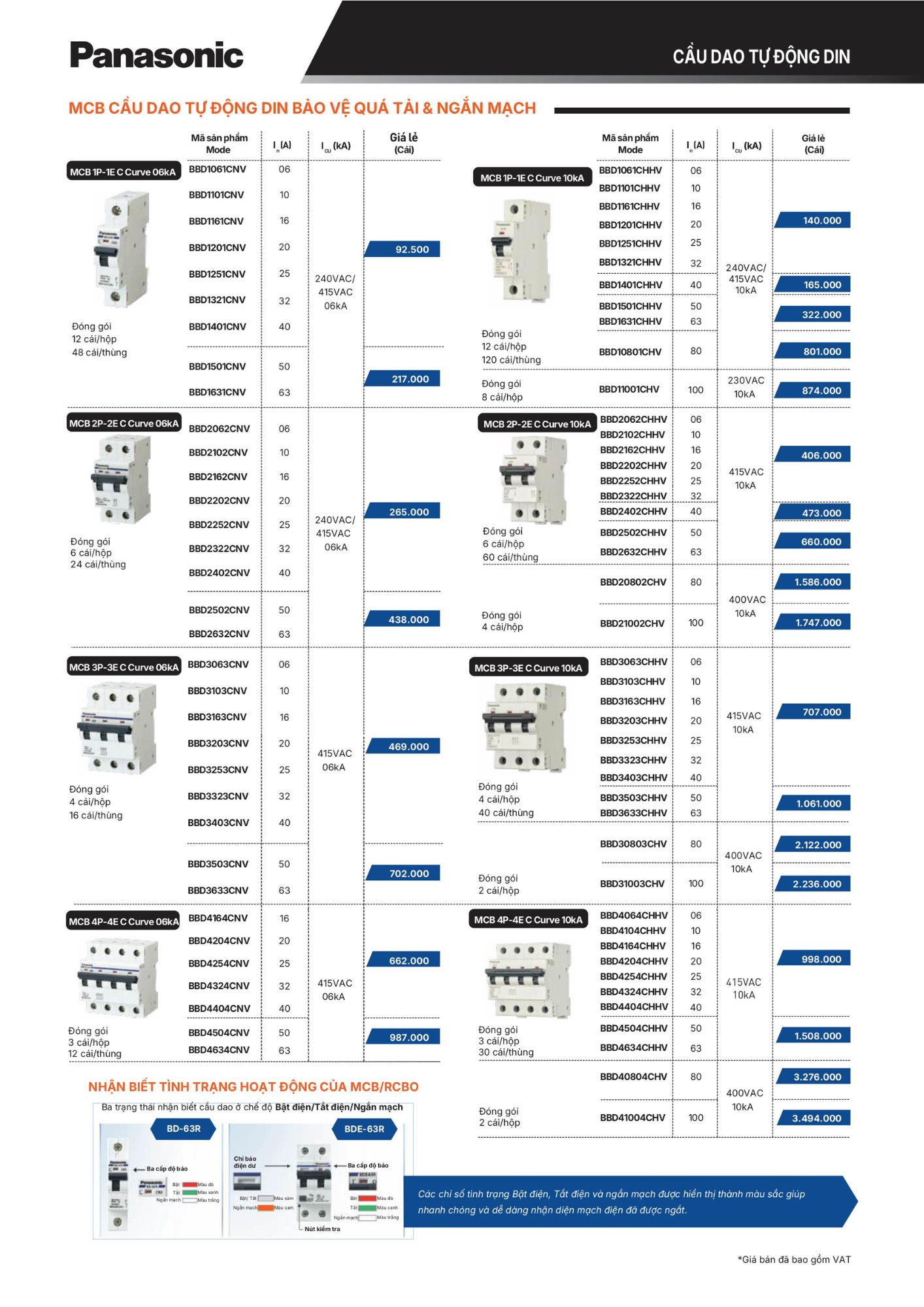

Cầu dao tự động BBD1201CNV 1P 20A Panasonic là aptomat MCB 1P dòng 20A, đường cong C, dòng cắt 6kA — khí cụ bảo vệ mạch điện khỏi quá tải và ngắn mạch, dùng cho cấu hình một cực, đóng cắt trên dây pha của mạch dân dụng.
Thông số 20A, đường cong C, 6kA in rõ trên thân, dễ tra cứu khi bảo trì.
Mức 20A thường dùng cho nhánh phụ tải nhỏ trong nhà ở và cửa hàng.
Đặc tuyến C phù hợp phần lớn tải dân dụng và thương mại, nhả tức thời quanh 5–10 In.
Sản phẩm thuộc danh mục aptomat MCB Panasonic; để so sánh model khác, xem toàn bộ aptomat MCB Panasonic hoặc duyệt cả thiết bị đóng cắt.
Mức 20A thường dùng cho nhánh phụ tải nhỏ trong nhà ở và cửa hàng. Cấu hình 1P bảo vệ cấu hình một cực, đóng cắt trên dây pha của mạch dân dụng.
Dòng định mức cần lớn hơn dòng làm việc thực tế nhưng nhỏ hơn khả năng chịu tải của dây, để aptomat cắt trước khi dây quá nhiệt.
Các mức dòng khác cùng dòng 1P để bạn dễ đối chiếu:
Chọn mua tại Hoàng Phát Lighting, bạn được đảm bảo:
Có. Thiết bị dùng chuẩn ray DIN 35mm nên gắn vào hầu hết tủ điện phổ thông rất nhanh.
Cỡ dây gợi ý cho 20A là khoảng 2,5 mm², nhưng cần tính lại theo phương án đi dây thực tế để an toàn.
Đặc tuyến C phù hợp phần lớn tải dân dụng và thương mại, nhả tức thời quanh 5–10 In.
Nguồn gốc: Hoàng Phát Lighting
| Tên | Thương hiệu | Giá bán | Hình ảnh |
|---|---|---|---|
| Cầu dao tự động BBD1061CNV 1P 6A Panasonic | Panasonic | 64.750đ |
 |
| Cầu dao tự động BBD1101CNV 1P 10A Panasonic | Panasonic | 64.750đ |
 |
| Cầu dao tự động BBD1161CNV 1P 16A Panasonic | Panasonic | 64.750đ |
 |
| Cầu dao tự động BBD1251CNV 1P 25A Panasonic | Panasonic | 64.750đ |
 |
| Cầu dao tự động BBD1321CNV 1P 32A Panasonic | Panasonic | 64.750đ |
 |
Thông số kĩ thuật:
| Số cực | 1P |
| Dòng điện định mức (A) | 20 |
| Dòng cắt danh định ICU (kA) | 6 |
| Điện áp định mức (V) | 240/415 |
| Đường đặc tuyến ngắt | C |
| Loại lưới điện | AC (xoay chiều) |
| Tần số | 50/60 Hz |
| Tiêu chuẩn | IEC 60898 |
| Lắp đặt | Thanh ray DIN 35 mm |
