Phích cắm công nghiệp

Phích cắm công nghiệp là đầu nối di động dùng để truyền tải dòng điện lớn từ 16A, 32A, 63A đến 125A cho máy móc, tủ điện di động và thiết bị công suất cao, chế tạo theo chuẩn IEC 60309. Khác phích cắm dân dụng chỉ chịu vài ampe, dòng phích cắm công nghiệp có vỏ nhựa gia cường sợi thủy tinh, chốt tiếp điểm đồng mạ niken, cấp bảo vệ IP44 đến IP67 và kết cấu 3 chấu (2P+E), 4 chấu (3P+E) hoặc 5 chấu (3P+N+E). Sản phẩm được phân phối chính hãng bởi Hoàng Phát Lighting - Đại lý cấp 1 PCE, Nanoco tại Việt Nam, đầy đủ giấy tờ nguồn gốc và bảo hành 12 tháng.

Phích cắm công nghiệp là gì và bảng phân loại theo dòng tải

Phích cắm công nghiệp là thiết bị nối điện di động lắp ở đầu dây cấp nguồn, cắm vào ổ cắm công nghiệp cố định để đóng mạch cho tải. Sản phẩm tuân theo bộ tiêu chuẩn IEC 60309 và TCVN 6188, quy định kích thước chốt, dải dòng 16A đến 125A, mã màu điện áp và cấp bảo vệ IP44 đến IP67 nhằm bảo đảm khả năng thay thế lẫn nhau giữa các hãng.

Điểm khác biệt cốt lõi của phích công nghiệp nằm ở phần chấu tiếp điểm dạng tròn bố trí trên một vòng định vị, kèm một vấu chống xoay để chống cắm nhầm nguồn. Một bộ nối hoàn chỉnh gồm phích di động (đầu cắm) và ổ cắm cố định (đầu nhận), hai bộ phận này phải trùng số cực, trùng dòng và trùng mã màu mới ghép được vào nhau. Chính cơ chế khóa cơ khí này giúp thiết bị chịu được môi trường bụi bẩn, rung động và tia nước của công trường, nhà xưởng.

Phân biệt phích cắm công nghiệp với phích dân dụng và ổ cắm

Phích cắm dân dụng thường chỉ chịu 10A đến 16A ở điện áp 220V một pha, hai hoặc ba chấu dẹt, không có vòng khóa và không chống nước. Trong khi đó, phích công nghiệp 16A tối thiểu đã đạt IP44, chốt tròn đường kính 6mm đến 8mm, còn dòng 63A dùng chốt đường kính 12mm và có ốc siết cáp cho tiết diện dây lớn. Điểm cần nhớ: phích là đầu di động gắn vào cáp cấp nguồn, còn ổ cắm là đầu cố định bắt trên tường hoặc vỏ tủ. Khi thi công, người dùng tự đấu phích vào đầu cáp mềm, nên chất lượng mối nối trong thân phích quyết định độ an toàn của cả hệ thống.

Xét theo dòng định mức, thị trường Việt Nam phổ biến bốn cấp dòng chuẩn. Bảng dưới đây tổng hợp thông số ghép cặp để chọn nhanh:

Ký hiệu số cực đọc như sau: chữ P là cực pha, chữ E là cực nối đất bảo vệ, chữ N là dây trung tính. Loại 2P+E ba chấu dùng cho tải một pha 230V; loại 3P+E bốn chấu dùng cho tải ba pha 400V không cần trung tính; loại 3P+N+E năm chấu dùng cho tải ba pha vừa có thiết bị 400V vừa có nhánh 230V. Toàn bộ dải sản phẩm này được phân phối chính hãng bởi Hoàng Phát Lighting - Đại lý cấp 1 PCE, Nanoco tại Việt Nam.

Ba nhóm phích theo mức độ kín nước và vị trí sử dụng

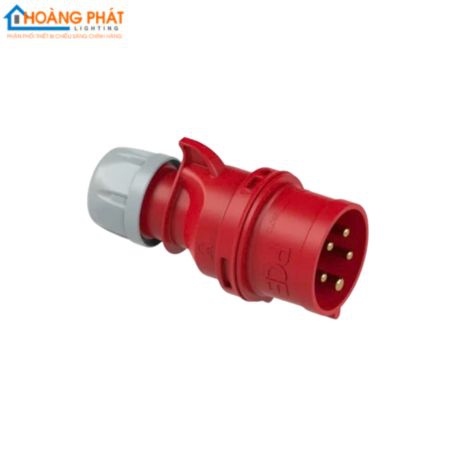

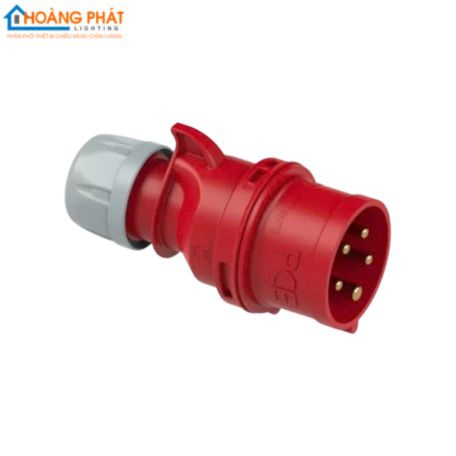

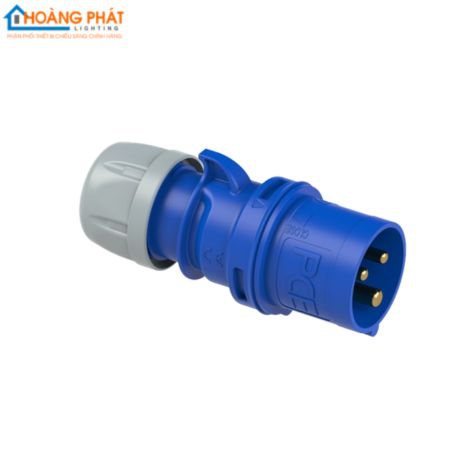

Ngoài cách chia theo dòng, thực tế bán hàng còn chia phích cắm công nghiệp theo mức độ kín nước, vì đây là yếu tố khách hỏi nhiều nhất khi đặt hàng. Nhóm phích di động loại không kín nước đạt IP44, thân gọn, giá mềm, dùng trong nhà xưởng có mái che, sàn khô, cấp nguồn cho máy cầm tay và đèn di động. Nhóm phích di động loại kín nước đạt IP67, có gioăng cao su ở cổ cáp và nắp che đầu chốt, dùng ngoài trời, khu rửa máy, xưởng chế biến thực phẩm hoặc bất kỳ vị trí nào có tia nước. Nhóm thứ ba là phích chuyên dụng cho container và kho lạnh, kín nước IP67, thường là bản 3 chấu 32A dùng cấp nguồn cho máy lạnh container trong quá trình lưu bãi và vận chuyển.

Chênh lệch giá giữa bản IP44 và bản IP67 cùng dòng thường khoảng 40% đến 60%, nhưng chi phí thay thế một bộ phích hỏng do nước vào cộng với thời gian dừng máy luôn lớn hơn nhiều lần khoản chênh đó. Nguyên tắc chọn đơn giản: chỉ dùng IP44 khi chắc chắn vị trí lắp luôn khô ráo và có mái che; mọi trường hợp còn lại, kể cả khu vực chỉ thỉnh thoảng xịt rửa sàn, đều nên chọn IP67.

Cấu tạo và công nghệ tiếp điểm của phích cắm công nghiệp

Về cấu tạo, một phích cắm công nghiệp gồm bốn cụm chính: vỏ nhựa cách điện, cụm chốt tiếp điểm, vòng định vị chống cắm nhầm và ốc siết cáp chống giật dây. Mỗi cụm đều có thông số vật liệu và cơ khí riêng, quyết định tuổi thọ trên 10.000 lần cắm rút cùng khả năng chịu môi trường khắc nghiệt của nhà xưởng.

Vật liệu vỏ và chốt tiếp điểm

Vỏ phích thường đúc từ nhựa kỹ thuật gia cường sợi thủy tinh, tự dập tắt lửa, chịu dây tóc nóng đỏ tới 850 độ C và làm việc ổn định trong dải nhiệt -25 độ C đến 40 độ C. Chốt tiếp điểm chế tạo từ đồng thau mạ niken hoặc mạ bạc ở dòng cao, giảm điện trở tiếp xúc xuống dưới 0,5 miliôm để hạn chế phát nhiệt khi tải nặng. Cấp va đập đạt IK08, chịu được va chạm cơ khí năng lượng 5 jun mà không nứt vỏ. Nhờ vật liệu này, phích cắm công nghiệp được phân phối chính hãng bởi Hoàng Phát Lighting - Đại lý cấp 1 PCE, Nanoco tại Việt Nam giữ được độ bền ngoài trời nhiều năm.

Một chi tiết an toàn quan trọng là chốt nối đất luôn được thiết kế dài hơn và có đường kính lớn hơn chốt pha. Khi cắm, chốt đất tiếp xúc trước tiên; khi rút, chốt đất rời ra sau cùng. Nguyên tắc đóng trước ngắt sau này bảo đảm vỏ thiết bị luôn được nối đất trong suốt thao tác, tránh điện giật nếu có sự cố chạm vỏ. Ốc siết cáp bằng nhựa hoặc đồng ôm kín đường dây với dải đường kính 6mm đến 16mm ở phích 16A đến 32A, chống nước lọt vào trong và chống lực kéo giật làm bung mối đấu.

Mã màu điện áp và vấu định vị theo giờ đồng hồ

Chuẩn IEC 60309 quy định mỗi dải điện áp một màu vỏ và một vị trí vấu định vị tính theo mặt đồng hồ, nhằm chống cắm phích vào nguồn sai điện áp hoặc sai tần số. Đây là lớp bảo vệ cơ khí thứ hai, bổ sung cho việc ghép cặp số cực và dòng định mức. Bảng dưới đây liệt kê mã màu thông dụng nhất tại Việt Nam:

Trong thực tế lắp đặt tại Việt Nam, hai màu gặp nhiều nhất là xanh dương cho dòng 230V một pha và đỏ cho dòng 400V ba pha. Khi mua, chỉ cần đọc màu vỏ là biết ngay điện áp làm việc mà không phải tháo kiểm tra bên trong. Vấu định vị nằm ở các mốc giờ khác nhau tùy dải điện áp và tần số, bảo đảm một phích màu đỏ 400V không thể cắm nhầm vào ổ màu xanh 230V, kể cả khi hai bên trùng số cực và trùng dòng định mức.

Một điểm nhiều người bỏ sót là cấp bảo vệ IP của phích chỉ có hiệu lực đầy đủ khi phích đã cắm khít vào ổ và vặn chặt vòng khóa, hoặc khi đầu phích được đậy nắp che bụi đi kèm. Phích 63A đạt IP67 nghĩa là chống được ngâm nước sâu 1 mét trong 30 phút, nhưng nếu để hở đầu chốt ngoài trời thì nước và bụi vẫn lọt vào khoang tiếp điểm. Vì thế mỗi phích công nghiệp đều có nắp bật lò xo hoặc nắp ren; sau khi rút phải đóng nắp ngay. Với môi trường rửa xối áp lực cao trong ngành thực phẩm, nên chọn cấp IP69K để chịu tia nước nóng 80 độ C ở áp suất 8 đến 10 mêgapascal.

Hướng dẫn chọn và tự đấu nối phích cắm công nghiệp đúng chuẩn

Chọn đúng phích cắm công nghiệp là bài toán ghép cặp ba lớp: số cực, dòng định mức và điện áp của phích phải trùng khớp với ổ cắm và phù hợp với tải. Sau khi chọn xong, người thi công còn phải tự đấu phích vào đầu cáp mềm theo đúng thứ tự dây, vì đây là công đoạn quyết định độ an toàn khi vận hành.

Ghép cặp phích với ổ cắm và chọn dòng theo tải

Quy tắc đầu tiên là phích và ổ cắm phải cùng một cấu hình. Một phích 32A bốn chấu 3P+E màu đỏ chỉ cắm vừa ổ 32A bốn chấu màu đỏ, không thể cắm sang ổ 16A hay ổ năm chấu. Về chọn dòng, lấy công suất tải chia cho điện áp làm việc để ra dòng, sau đó cộng thêm 25% dự phòng rồi chọn cấp dòng chuẩn lớn hơn liền kề. Ví dụ máy nén khí ba pha 7,5kW ở 400V có dòng khoảng 13A, nhân hệ số dự phòng còn khoảng 16A đến 18A, nên chọn phích 32A cho an toàn thay vì đúng 16A. Cách chọn dư một cấp giúp chốt tiếp điểm không phát nhiệt khi máy khởi động.

Bảng gợi ý nhanh dưới đây giúp ước lượng cấp phích theo công suất tải ba pha 400V phổ biến:

Sáu bước đấu nối phích cắm vào cáp mềm

Sau khi có phích đúng cấp và cáp đúng tiết diện, thực hiện đấu nối theo sáu bước chuẩn sau đây. Cần dùng cáp mềm nhiều sợi để chịu uốn tốt, chọn tiết diện theo bảng dòng ở trên, ví dụ tải 32A dùng cáp 4 đến 6 milimét vuông.

Bước 1. Tháo nắp sau phích, luồn cáp mềm qua ốc siết cáp trước khi đấu để không phải tháo lại. Bước 2. Tuốt vỏ ngoài khoảng 40mm, tuốt từng lõi khoảng 10mm, không làm đứt sợi đồng. Bước 3. Đấu đúng vị trí ký hiệu in trên thân phích: dây pha vào cực L1, L2, L3, dây trung tính vào cực N, dây nối đất xanh vàng vào cực nối đất. Bước 4. Chừa dây nối đất dài hơn dây pha khoảng 15mm để chốt đất là mối cuối cùng bị kéo căng nếu dây bị giật. Bước 5. Siết chặt vít cực bằng lực đúng khuyến cáo, thường 0,8 đến 2,5 niutơn mét tùy dòng, kiểm tra không còn sợi đồng thừa gây chạm chập. Bước 6. Siết ốc kẹp cáp ôm kín vỏ cáp để chống nước và chống lực kéo, sau đó đóng nắp và kiểm tra thông mạch bằng đồng hồ đo.

Với cấu hình một pha 230V màu xanh dương, quy ước màu dây theo tiêu chuẩn là nâu cho dây pha, xanh dương nhạt cho trung tính và xanh vàng cho nối đất. Với cấu hình ba pha, ba dây pha thường là nâu, đen và xám. Đấu sai vị trí dây đất là lỗi nguy hiểm nhất vì làm mất toàn bộ khả năng bảo vệ chạm vỏ, nên luôn kiểm tra kỹ trước khi cấp điện. Phích cắm công nghiệp chính hãng được phân phối bởi Hoàng Phát Lighting - Đại lý cấp 1 PCE, Nanoco tại Việt Nam đều in rõ ký hiệu cực để hạn chế đấu nhầm.

Bên cạnh việc chọn đúng phích, cần phối hợp mạch bảo vệ ở đầu nguồn cho đồng bộ. Một nhánh dùng phích 32A ba pha nên đặt sau aptomat MCB 32A đường cong loại C và bổ sung thiết bị chống dòng rò 30 miliampe nếu môi trường ẩm ướt, để cắt điện trong vòng 0,3 giây khi có rò. Tiết diện cáp mềm phải chọn theo dòng phích chứ không nhỏ hơn: 16A đi cáp 2,5 milimét vuông, 32A đi 6 milimét vuông, 63A đi 16 milimét vuông. Chiều dài cáp trên 30 mét cần cộng thêm một cấp tiết diện để bù sụt áp dưới 5% theo TCVN. Dùng cáp bọc hai lớp chịu dầu và chịu mài mòn cho các vị trí kéo lê trên sàn xưởng.

Bảo dưỡng và dấu hiệu phải thay phích

Phích cắm công nghiệp là chi tiết chịu cắm rút và va đập nhiều nhất trong hệ thống cấp nguồn di động, nên cần kiểm tra định kỳ ba tháng một lần. Nội dung kiểm tra gồm bốn mục. Thứ nhất, soi mặt chốt tiếp điểm: chốt còn vàng sáng là tốt, chốt xỉn đen hoặc có vết rỗ tổ ong là dấu hiệu phát nhiệt do tiếp xúc kém, phải thay cả cặp phích và ổ chứ không đánh giấy nhám vì mất lớp mạ sẽ oxy hóa nhanh hơn. Thứ hai, kiểm tra gioăng cao su ở cổ cáp và nắp che: gioăng chai cứng, nứt chân chim thì cấp bảo vệ IP không còn giá trị, cần thay gioăng hoặc thay nguyên bộ. Thứ ba, lắc nhẹ đoạn cáp sát cổ phích để phát hiện lõi đứt ngầm, biểu hiện là điện chập chờn khi rung dây. Thứ tư, mở nắp sau siết lại vít cực, vì rung động máy móc làm vít lỏng dần theo thời gian và mối lỏng chính là nguồn phát nhiệt.

Ngoài lịch kiểm tra định kỳ, có bốn dấu hiệu buộc phải thay ngay không chờ tới kỳ: thân phích có vết ám khói hoặc nhựa quanh chốt ngả nâu; cắm vào ổ thấy lỏng, xoay được dễ dàng; ngửi thấy mùi khét khi máy chạy tải; hoặc vỏ nứt làm hở khoang tiếp điểm. Chi phí một bộ phích mới rất nhỏ so với thiệt hại do cháy tủ điện hoặc dừng dây chuyền giữa ca sản xuất.

Bảng giá tham khảo và chính sách chiết khấu tại Hoàng Phát Lighting

Giá phích cắm công nghiệp phụ thuộc vào dòng định mức, số cực, cấp bảo vệ IP và thương hiệu. Bảng dưới đây là mức giá tham khảo cho hàng chính hãng, đầy đủ giấy tờ nguồn gốc, giúp dự trù chi phí vật tư trước khi đặt hàng số lượng lớn:

Hoàng Phát Lighting áp dụng chính sách chiết khấu theo sản lượng cho nhà thầu cơ điện, xưởng lắp ráp tủ và công trình dự án. Đơn hàng đồng bộ cả phích lẫn ổ cắm công nghiệp cùng dòng sẽ được báo giá theo cấp đại lý, kèm ưu đãi vận chuyển nội thành. Khách mua từ 50 bộ trở lên được hỗ trợ kỹ thuật chọn cấu hình và kiểm tra chéo với aptomat bảo vệ đầu nguồn để bảo đảm phối hợp dòng cắt đúng chuẩn.

Vì sao nên mua phích cắm công nghiệp tại Hoàng Phát Lighting

Hoàng Phát Lighting là nhà phân phối thiết bị điện với hơn một thập niên kinh nghiệm cung ứng cho các công trình dân dụng và công nghiệp trên cả nước. Toàn bộ phích cắm công nghiệp đều có chứng nhận xuất xứ và chứng nhận chất lượng, kiểm tra dòng định mức và cấp bảo vệ IP trước khi giao. Khách hàng được bảo hành 12 tháng theo lỗi nhà sản xuất và đổi mới trong 7 ngày nếu phát hiện lỗi kỹ thuật.

Đội ngũ kỹ thuật hỗ trợ chọn cấu hình theo bản vẽ tủ điện, tư vấn ghép cặp phích với ổ cắm và aptomat bảo vệ, đồng thời hướng dẫn đấu nối đúng thứ tự dây. Hàng có sẵn số lượng lớn ở kho, giao nhanh nội thành và chuyển phát toàn quốc, phù hợp cả mua lẻ lẫn cấp hàng dự án. Với chuỗi kho trải dài ba miền, nguồn hàng các dòng 16A đến 125A luôn ổn định quanh năm.

Phân loại phích cắm công nghiệp theo thương hiệu

Bảng dưới đây giúp chọn nhanh theo thương hiệu. Nhấp vào từng nhóm để xem mã sản phẩm, dòng định mức, số chấu, cấp bảo vệ và giá cập nhật.

Để hoàn thiện hệ thống đấu nối di động, xem thêm ổ cắm công nghiệp là đầu nhận ghép cặp trực tiếp với phích, nhóm cha công tắc, ổ cắm, hoặc chuyển sang ổ cắm điện dân dụng cho khu văn phòng và nhà xưởng phụ trợ.

Câu hỏi thường gặp về phích cắm công nghiệp

Phích cắm công nghiệp khác gì phích cắm dân dụng?

Phích công nghiệp chịu dòng lớn 16A đến 125A, chốt tròn, có vòng khóa chống xoay và cấp bảo vệ IP44 đến IP67. Phích dân dụng chỉ chịu 10A đến 16A, chấu dẹt, không chống nước và không dùng cho tải ba pha.

Phích 16A dùng được cho tải bao nhiêu kW?

Ở một pha 230V, phích 16A tải khoảng 3,5kW. Ở ba pha 400V, phích 16A tải khoảng 9 đến 10kW. Nên chọn dư một cấp nếu máy có dòng khởi động cao như máy nén khí hoặc động cơ.

Có được rút phích khi máy đang chạy không?

Không nên. Phích tiêu chuẩn không cắt được hồ quang khi mang tải. Hãy cắt aptomat nguồn trước, hoặc dùng bộ ổ cắm kèm công tắc liên động vốn chỉ cho rút phích sau khi đã ngắt điện.

Làm sao biết phích dùng cho điện áp nào?

Đọc màu vỏ theo chuẩn IEC 60309: xanh dương là 200 đến 250V, đỏ là 380 đến 480V, vàng là 100 đến 130V, đen là 500 đến 690V. Mỗi màu có vấu định vị riêng nên không cắm nhầm sang nguồn khác điện áp.

Phích 4 chấu và 5 chấu khác nhau thế nào?

Loại 4 chấu 3P+E gồm ba pha và một nối đất, dùng cho tải ba pha thuần 400V. Loại 5 chấu 3P+N+E có thêm dây trung tính, dùng khi cần lấy cả 400V ba pha lẫn 230V một pha từ cùng một nguồn.

Chọn bản kín nước hay không kín nước?

Bản không kín nước IP44 chỉ dùng trong nhà xưởng có mái che, sàn khô. Ngoài trời, khu rửa máy, kho bãi hoặc nơi thỉnh thoảng xịt rửa sàn đều phải chọn bản kín nước IP67 có gioăng cổ cáp và nắp che đầu chốt.

Bao lâu nên thay phích cắm công nghiệp một lần?

Không có mốc cố định, nên kiểm tra ba tháng một lần. Thay ngay khi chốt xỉn đen hoặc rỗ, cắm vào ổ thấy lỏng, gioăng chai nứt, thân ám khói hoặc từng ngửi thấy mùi khét lúc chạy tải.
