Bộ Chuyển Nguồn Tự Động ATS Cho Nhà Có Máy Phát: Nguyên Lý Và Cách Chọn

Bộ chuyển nguồn tự động ATS cho nhà có máy phát là thiết bị giúp ngôi nhà, cửa hàng hay xưởng chuyển điện từ lưới sang máy phát và ngược lại một cách tự động, an toàn khi mất điện. Nhiều gia đình đầu tư máy phát điện nhưng vẫn phải ra tận nơi cắm rút, gạt cầu dao bằng tay mỗi lần cúp điện — vừa bất tiện vừa nguy hiểm nếu đấu nhầm. ATS giải quyết trọn vẹn bài toán đó. Dưới góc nhìn của Hoàng Phát Lighting, bài viết giải thích nguyên lý ATS, cách chọn dòng phù hợp và những lưu ý an toàn khi lắp cho nhà có máy phát dự phòng.

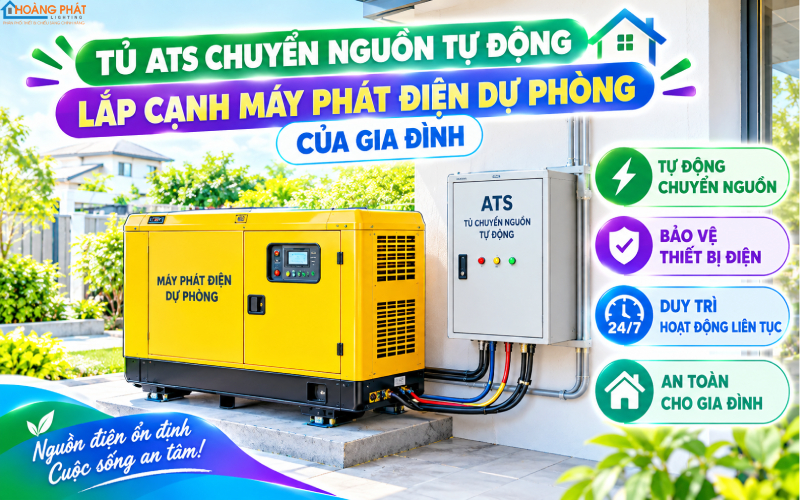

Tủ ATS chuyển nguồn tự động lắp cạnh máy phát điện dự phòng

ATS là gì và hoạt động thế nào?

ATS (Automatic Transfer Switch) — bộ chuyển nguồn tự động — là thiết bị đóng cắt thông minh có nhiệm vụ tự động chuyển tải giữa hai nguồn điện: điện lưới (nguồn chính) và máy phát (nguồn dự phòng). Khi điện lưới bình thường, ATS cấp điện từ lưới cho tải. Khi mất điện lưới, ATS phát hiện, ra lệnh khởi động máy phát (với hệ có kết nối điều khiển) và chuyển tải sang máy phát. Khi điện lưới phục hồi, ATS chuyển tải trở lại lưới và cho máy phát chạy làm mát rồi tắt.

Toàn bộ quá trình diễn ra tự động trong vài giây tới vài chục giây, không cần người thao tác. Nhờ đó, nhà có ATS gần như không bị gián đoạn điện đáng kể khi cúp điện — quan trọng với gia đình có thiết bị cần điện liên tục, cửa hàng, phòng khám, server. Một hệ ATS bài bản luôn nằm trong tủ điện chuyên dụng, phối hợp với các thiết bị đóng cắt và bảo vệ khác để vận hành an toàn, tin cậy.

Phân biệt ATS với chuyển nguồn bằng tay (MTS)

Trước ATS, người ta dùng cầu dao đảo chiều hoặc chuyển nguồn bằng tay (MTS - Manual Transfer Switch): khi mất điện phải ra gạt cầu dao từ lưới sang máy phát, khởi động máy phát thủ công. MTS rẻ nhưng bất tiện, chậm, và nguy hiểm nếu quên ngắt lưới trước khi cấp máy phát. ATS tự động hóa hoàn toàn, an toàn và tiện hơn nhiều, đặc biệt với nhà thường xuyên mất điện hoặc chủ nhà đi vắng.

Vì sao nhà có máy phát nên lắp ATS?

Nhiều người mua máy phát nhưng bỏ qua ATS để tiết kiệm, rồi gặp đủ phiền toái và rủi ro. Dưới đây là lý do ATS đáng đầu tư.

• Tự động, không cần có mặt: mất điện lúc nào ATS cũng chuyển nguồn ngay, kể cả khi chủ nhà đi vắng — quan trọng với tủ lạnh, hệ thống an ninh, thiết bị y tế.
• An toàn, chống đấu ngược nguồn: ATS đảm bảo lưới và máy phát không bao giờ nối chung, tránh điện máy phát đẩy ngược ra lưới gây nguy hiểm chết người cho thợ điện đang sửa lưới.
• Bảo vệ thiết bị: chuyển nguồn có trễ và kiểm tra điện áp giúp thiết bị không bị sốc điện khi nguồn chập chờn lúc chuyển.
• Kéo dài tuổi thọ máy phát: ATS điều khiển máy phát khởi động, chạy làm mát và tắt đúng quy trình, tốt cho máy.

Với hộ kinh doanh, nhà xưởng, việc mất điện dù ngắn cũng gây thiệt hại, nên ATS gần như bắt buộc. Với nhà ở, ATS mang lại sự an tâm và tiện nghi, đặc biệt vùng hay cúp điện.

Cách chọn ATS phù hợp cho gia đình, cơ sở

Chọn ATS đúng thông số là điều kiện để hệ vận hành an toàn, bền. Các tiêu chí quan trọng gồm:

Dòng định mức và công suất tải

ATS phải có dòng định mức lớn hơn tổng dòng tải cần chuyển, với biên an toàn. Tính tổng công suất các thiết bị chạy khi mất điện (đèn, tủ lạnh, quạt, bơm...), quy ra dòng rồi chọn ATS trị số phù hợp. Chọn thiếu dòng thì ATS quá tải, cháy; chọn dư quá nhiều thì lãng phí. Cần cân đối theo tải thực tế.

Số pha: 1 pha hay 3 pha

Nhà ở thường dùng điện 1 pha nên chọn ATS 1 pha; nhà xưởng, cơ sở dùng điện 3 pha chọn ATS 3 pha. Phải khớp với hệ điện và máy phát. Chọn sai số pha thì không lắp được hoặc mất cân bằng tải.

Kiểu chuyển và tính năng bảo vệ

ATS có loại dùng contactor, loại dùng thiết bị đóng cắt cơ khí (motorized), loại khối. Ưu tiên loại có bảo vệ mất pha, thấp áp/cao áp, trễ chuyển nguồn điều chỉnh được. Tính năng khởi động máy phát tự động (nếu máy phát hỗ trợ) rất tiện. Ưu tiên thiết bị của thương hiệu uy tín để đảm bảo độ tin cậy khi cần đến. Kết hợp ATS với aptomat MCCB bảo vệ đầu vào cho hệ chắc chắn hơn.

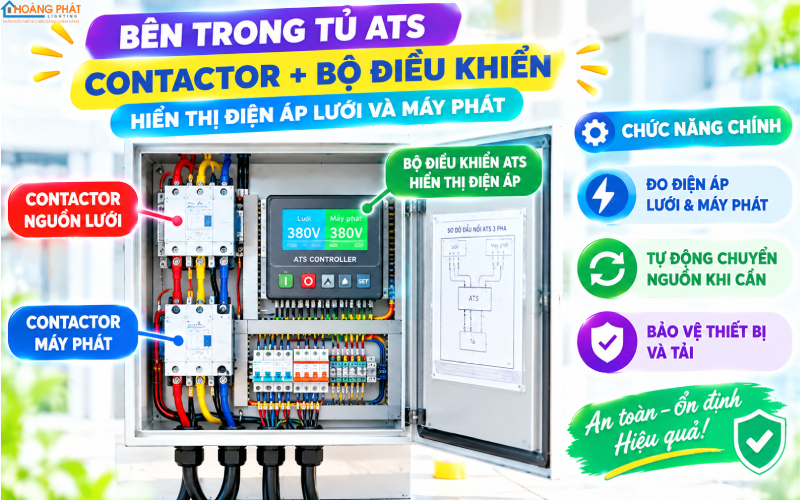

Cấu tạo tủ ATS: contactor, bộ điều khiển

Sơ đồ đấu nối và nguyên tắc an toàn khi lắp ATS

Lắp ATS liên quan tới hai nguồn điện công suất lớn nên an toàn là tối quan trọng. Đây là công việc nên do thợ điện chuyên môn thực hiện.

1. Đầu vào hai nguồn: điện lưới và máy phát đấu vào hai ngõ vào của ATS; đầu ra chung cấp cho tải qua tủ phân phối.
2. Khóa liên động (interlock): ATS phải đảm bảo tại một thời điểm chỉ một nguồn cấp cho tải, tuyệt đối không nối chung lưới và máy phát.
3. Bảo vệ đầu vào mỗi nguồn: mỗi nguồn qua aptomat riêng để bảo vệ và cách ly khi bảo trì.
4. Nối đất và điều khiển máy phát: đấu đúng dây điều khiển khởi động/tắt máy phát, nối đất an toàn cho cả hệ.
5. Đặt tủ ATS nơi khô ráo, thông thoáng: gần máy phát và tủ điện chính, dễ tiếp cận kiểm tra.

Ứng dụng ATS theo quy mô công trình

Tùy quy mô và nhu cầu, cách chọn và lắp ATS khác nhau. Dưới đây là gợi ý cho các trường hợp phổ biến.

Nhà ở, biệt thự

Nhà ở dùng ATS 1 pha, chọn dòng theo tải ưu tiên khi mất điện (thường không cần toàn bộ tải nhà mà chỉ các nhánh quan trọng: đèn, tủ lạnh, quạt, ổ cắm chính). Có thể lắp ATS chỉ cấp cho một tủ phân phối "tải ưu tiên", giúp máy phát nhỏ gọn và tiết kiệm nhiên liệu. Hệ chiếu sáng ưu tiên nên dùng đèn LED bulb tiết kiệm để máy phát tải nhẹ.

Cửa hàng, phòng khám, văn phòng nhỏ

Những nơi này cần điện liên tục cho thiết bị kinh doanh, y tế nên ATS gần như bắt buộc. Chọn dòng đủ cho tải quan trọng, ưu tiên ATS có bảo vệ điện áp để thiết bị nhạy cảm không hỏng khi chuyển nguồn. Kết hợp bộ lưu điện UPS cho thiết bị không được phép gián đoạn dù chỉ vài giây trong lúc ATS chuyển.

Nhà xưởng, cơ sở sản xuất

Nhà xưởng dùng ATS 3 pha dòng lớn, máy phát công suất cao, cần tính toán tải kỹ và phối hợp với hệ thiết bị đóng cắt tổng. Đây là hệ thống lớn, nên do đơn vị chuyên nghiệp thiết kế và lắp đặt, có bảo trì định kỳ để đảm bảo hoạt động khi cần.

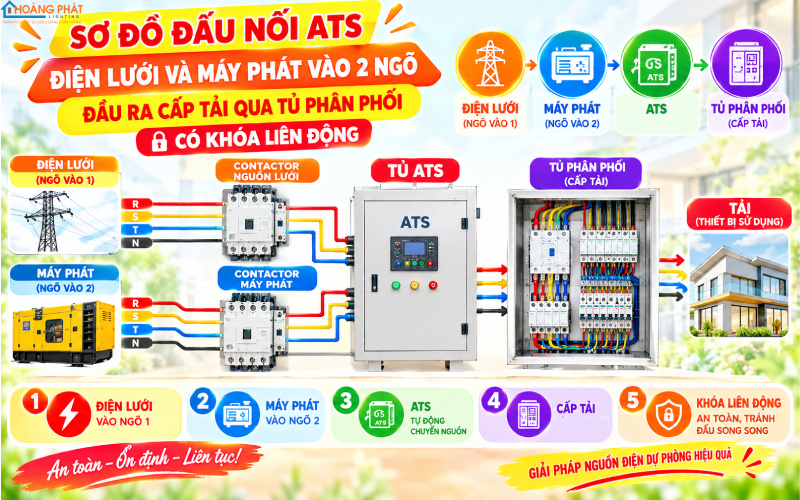

Sơ đồ đấu nối ATS

Kết hợp ATS với UPS, ổn áp và tủ tải ưu tiên

ATS thường không hoạt động đơn lẻ mà là một phần của hệ điện dự phòng hoàn chỉnh. Hiểu cách phối hợp giúp bạn thiết kế hệ vừa đủ, vừa hiệu quả, không thừa không thiếu.

Tủ tải ưu tiên — chỉ cấp điện cho thứ cần thiết

Không phải toàn bộ tải trong nhà đều cần chạy khi mất điện. Bố trí một tủ "tải ưu tiên" gom các nhánh quan trọng (đèn, tủ lạnh, quạt, ổ cắm chính, an ninh) để máy phát và ATS chỉ lo phần này, giúp chọn máy phát nhỏ hơn, tiết kiệm nhiên liệu. Các nhánh phụ (bình nóng lạnh, điều hòa lớn) có thể không đưa vào tải ưu tiên. Việc phân nhánh rõ ràng trong tủ điện ngay từ thiết kế giúp bố trí ATS dễ dàng.

UPS cho thiết bị không được phép gián đoạn

ATS chuyển nguồn có độ trễ vài giây nên với server, máy tính, thiết bị y tế cần thêm bộ lưu điện UPS cấp điện tức thời trong lúc chuyển. UPS lo khoảng trống ngắn, ATS lo nguồn dài hạn từ máy phát. Đây là cấu hình chuẩn cho phòng máy chủ, phòng khám để đảm bảo không gián đoạn dù chỉ một nhịp.

Ổn áp bảo vệ khi điện lưới yếu, chập chờn

Vùng điện yếu, điện áp dao động mạnh nên bổ sung ổn áp phía sau ATS để bảo vệ thiết bị khỏi sốc điện. Kết hợp ATS + ổn áp + thiết bị chống giật qua aptomat MCB tạo hệ điện dự phòng vừa liên tục vừa an toàn, bảo vệ toàn diện cho tài sản và con người trong mọi tình huống nguồn điện.

Câu hỏi thường gặp về bộ chuyển nguồn ATS

Có máy phát rồi có nhất thiết phải lắp ATS không?

Không bắt buộc về kỹ thuật, nhưng rất nên. Không có ATS thì mỗi lần mất điện phải ra khởi động máy phát và gạt cầu dao bằng tay, bất tiện và nguy hiểm nếu thao tác sai. ATS tự động hóa, an toàn hơn nhiều. Nếu ngân sách hạn chế, tối thiểu phải có cầu dao đảo chiều (MTS) để chống đấu ngược nguồn, tuyệt đối không đấu thẳng máy phát vào ổ cắm nhà.

ATS có tự khởi động máy phát được không?

Tùy loại ATS và máy phát. ATS có chức năng điều khiển và máy phát có bộ khởi động điện (electric start) thì ATS tự khởi động máy khi mất điện. Máy phát giật nổ bằng tay thì ATS chỉ chuyển nguồn sau khi máy đã chạy. Khi mua nên chọn đồng bộ ATS và máy phát hỗ trợ tự khởi động nếu muốn hoàn toàn tự động.

ATS chuyển nguồn mất bao lâu, có gián đoạn không?

ATS thường chuyển trong vài giây tới vài chục giây (gồm thời gian khởi động máy phát). Trong khoảng đó vẫn có gián đoạn ngắn. Với thiết bị không được phép mất điện dù một giây (server, máy y tế) cần thêm bộ lưu điện UPS cấp điện tức thời trong lúc ATS chuyển. ATS lo phần dài hạn, UPS lo phần chuyển tiếp.

Bao lâu nên bảo trì hệ ATS và máy phát một lần?

Nên kiểm tra định kỳ, lý tưởng là chạy thử toàn hệ hằng tháng để đảm bảo ATS chuyển nguồn tốt và máy phát khởi động được khi cần. Kiểm tra đầu cực, siết lại mối nối, bảo dưỡng máy phát theo khuyến cáo nhà sản xuất. Hệ dự phòng chỉ có giá trị khi nó chắc chắn hoạt động đúng lúc cần — nên bảo trì đều đặn.

Khi chạy máy phát, có cần lưu ý gì về tải và ổ cắm không?

Có. Khi chạy bằng máy phát, công suất thường hạn chế hơn điện lưới nên tránh bật đồng loạt thiết bị công suất lớn kẻo quá tải máy phát. Nên ưu tiên đèn, quạt điện, tủ lạnh và các tải thiết yếu. Các ổ cắm điện trên nhánh tải ưu tiên nên được đánh dấu rõ để cả nhà biết nhánh nào có điện khi chạy máy phát, tránh cắm nhầm thiết bị ngốn điện làm máy phát quá tải, tắt máy giữa chừng.

Máy phát nhỏ dùng cầu dao đảo tay có an toàn không?

An toàn nếu đấu đúng: cầu dao đảo (MTS) đảm bảo lưới và máy phát không nối chung, chống đấu ngược nguồn. Đây là mức tối thiểu bắt buộc nếu chưa lắp ATS. Tuyệt đối không đấu máy phát thẳng vào ổ cắm nhà (kiểu "cắm ngược") vì cực kỳ nguy hiểm — có thể đẩy điện ngược ra lưới giật chết thợ điện. Dùng thiết bị chuyển nguồn đúng chuẩn, đi dây qua dây điện dân dụng đủ tiết diện là yêu cầu an toàn không thể bỏ qua khi lắp máy phát cho ngôi nhà.

Khuyến nghị của Hoàng Phát Lighting

Bộ chuyển nguồn tự động ATS là mảnh ghép quan trọng biến máy phát điện dự phòng thành một hệ thống thực sự tiện dụng và an toàn. Hoàng Phát Lighting khuyến nghị: chọn ATS đúng dòng, đúng số pha, có bảo vệ điện áp; lắp đặt bởi thợ chuyên môn với khóa liên động chống đấu ngược nguồn; và bảo trì, chạy thử định kỳ để hệ luôn sẵn sàng. Đừng đầu tư máy phát mà bỏ qua thiết bị chuyển nguồn an toàn.

Chúng tôi sẵn sàng tư vấn chọn ATS, thiết bị đóng cắt và giải pháp tủ điện đồng bộ cho nhà có máy phát dự phòng, từ nhà ở tới cửa hàng, nhà xưởng. Đầu tư hệ chuyển nguồn đúng chuẩn ngay từ đầu giúp bạn an tâm mỗi khi mất điện, bảo vệ thiết bị và trên hết là an toàn cho cả gia đình lẫn thợ điện lưới.
