Cách Chia Nhánh Mạch Điện Trong Nhà Hợp Lý: Hết Cảnh Quá Tải, Sập Điện Cả Nhà

Chia nhánh mạch điện trong nhà là phần vô hình nhưng quyết định chất lượng sống của cả hệ điện: nhà chia nhánh chuẩn thì một ổ cắm chạm chập chỉ mất điện đúng khu vực đó, sửa chữa không ảnh hưởng phần còn lại; nhà đi một đường trục chung thì mọi sự cố nhỏ đều thành sập điện toàn tập, và mọi lần sửa đều là một lần cả nhà tối om. Đáng tiếc, rất nhiều nhà tự xây vẫn đang đi dây kiểu một trục xuyên suốt để tiết kiệm vài trăm mét dây. Bài viết này, đội ngũ kỹ thuật Hoàng Phát Lighting trình bày nguyên tắc chia nhánh chuẩn cùng sơ đồ mẫu áp dụng được ngay.

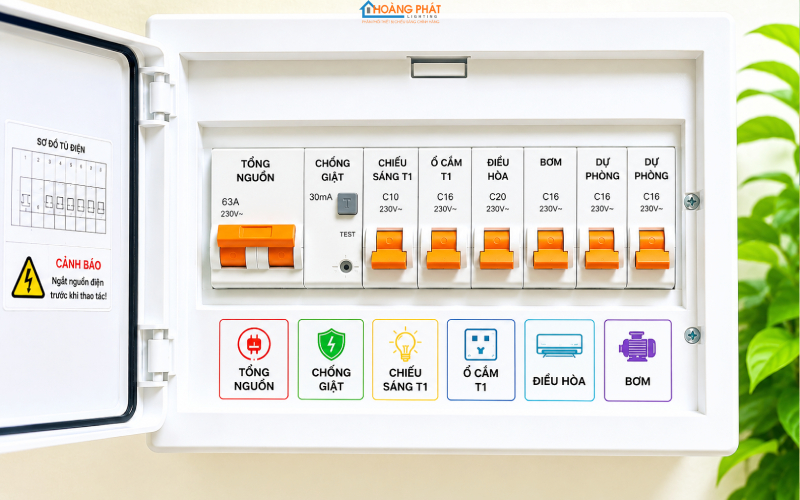

???? [VỊ TRÍ HÌNH 1] — Tủ điện gia đình mở nắp với dàn aptomat dán nhãn từng nhánh: chiếu sáng T1, ổ cắm T1, điều hòa, bơm. ALT: chia nhanh mach dien trong nha tu dien dan nhan

Vì sao phải chia nhánh thay vì một đường trục chung?

Bốn lý do thuyết phục: an toàn — sự cố được khoanh vùng ngay tại nhánh, aptomat nhánh nhảy trước, không lan lên tổng; tiện sửa chữa — thay ổ cắm phòng ngủ chỉ cần cắt một aptomat, tủ lạnh và wifi vẫn chạy; tuổi thọ dây — mỗi nhánh gánh đúng phần tải của mình thay vì cả trục gồng mọi thiết bị giờ cao điểm; và dễ nâng cấp — thêm điều hòa mới chỉ là kéo thêm một nhánh, không đụng hệ cũ.

Chi phí tăng thêm thực tế nhỏ hơn nhiều người nghĩ: vài aptomat và một quãng dây. So với ngôi nhà xây một lần ở vài chục năm, đây là khoản chênh của một bữa liên hoan để đổi lấy sự yên tâm trọn đời hệ điện — bài toán không cần cân nhắc lâu.

Nguyên tắc chia nhánh chuẩn kỹ thuật

Chia theo hai trục phối hợp. Trục thứ nhất theo không gian: mỗi tầng một cụm nhánh riêng, có aptomat tầng tại tủ điện tổng. Trục thứ hai theo công năng trong từng tầng: nhánh chiếu sáng tách khỏi nhánh ổ cắm — đèn vốn tải nhẹ và cần độ ổn định cao nhất, không nên chung số phận với ổ cắm nơi mọi sự cố cắm rút xảy ra; nhánh khu ướt như nhà tắm, ban công tách riêng và đi qua chống giật.

Nguyên tắc phụ nhưng quan trọng: tải phân bổ đều giữa các nhánh cùng cấp, tránh nhánh gánh mười thiết bị trong khi nhánh khác nuôi một bóng đèn; và mọi nhánh đều xuất phát từ tủ điện có sơ đồ dán nhãn rõ ràng — chiếc nhãn dán vài nghìn đồng tiết kiệm hàng giờ dò tìm của người thợ sau này, kể cả khi người thợ đó chính là bạn.

Sơ đồ mẫu cho nhà phố hai đến bốn tầng

Sơ đồ trên là khung xương phù hợp đại đa số nhà phố. Nhà có thang máy, sạc xe điện hoặc điện mặt trời áp mái cần thêm nhánh chuyên dụng với thiết kế riêng — các trường hợp này nên có kỹ sư điện tính toán cụ thể thay vì áp khung chung.

Chọn aptomat cho từng nhánh

Aptomat tổng và nguyên tắc phân cấp

Hệ bảo vệ chuẩn xếp ba cấp: aptomat tổng — nhà tải lớn có thể dùng aptomat MCCB — rồi đến aptomat tầng, cuối cùng là aptomat MCB từng nhánh. Dòng danh định giảm dần từ tổng xuống nhánh để sự cố luôn ngắt ở cấp thấp nhất trước — nguyên lý phối hợp chọn lọc. Tổng nhảy trước nhánh là dấu hiệu chọn sai thang dòng, cần xem lại.

Những nhánh bắt buộc có chống giật

Khu ướt, bình nóng lạnh, máy giặt, máy bơm, ổ cắm ngoài trời: năm nhóm này phải đi qua thiết bị chống dòng rò. Chọn loại kết hợp bảo vệ quá tải và chống rò trong nhóm thiết bị đóng cắt để tiết kiệm vị trí tủ; các dòng aptomat MCB Schneider có đủ dải sản phẩm cho cả sáu nhánh mẫu nêu trên với độ tin cậy đã kiểm chứng qua nhiều công trình chúng tôi cung cấp.

Chọn tiết diện dây theo từng nhánh

Dây và aptomat phải là cặp đôi ăn khớp: aptomat bảo vệ dây, nên dòng chịu đựng của dây phải lớn hơn dòng danh định aptomat. Khung tham khảo cho dây điện dân dụng ruột đồng: nhánh chiếu sáng dùng dây một phẩy năm milimet vuông; nhánh ổ cắm hai phẩy năm; nhánh điều hòa, bình nóng lạnh hai phẩy năm đến bốn tùy công suất; nhánh bếp từ bốn đến sáu. Trục cấp từ đồng hồ vào tủ tổng tính theo tổng tải đồng thời của cả nhà.

Sai lầm chết người cần tránh: nâng aptomat cho hết nhảy mà giữ nguyên dây cũ. Aptomat hai mươi ampe gắn trên dây một phẩy năm là công thức cháy dây trong tường — dây quá tải âm ỉ mà thiết bị bảo vệ tưởng mọi thứ vẫn ổn. Mọi lần nâng cấp aptomat đều phải đi kèm câu hỏi: dây nhánh này chịu được bao nhiêu?

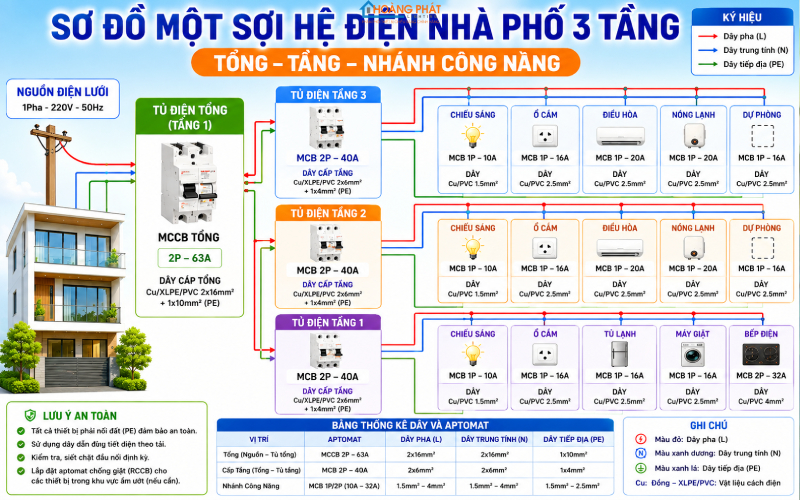

???? [VỊ TRÍ HÌNH 2] — Sơ đồ một sợi hệ điện nhà phố ba tầng: tổng, tầng, nhánh công năng với thông số aptomat và dây. ALT: so do chia nhanh mach dien nha pho ba tang chuan

Nhánh riêng cho thiết bị công suất lớn

Điều hòa, bình nóng lạnh, bếp từ, máy bơm, máy giặt sấy — mỗi thiết bị từ khoảng một nghìn watt trở lên xứng đáng một nhánh độc lập kéo thẳng từ tủ về, không rẽ nhánh giữa đường, không chung ổ với thiết bị khác. Lý do: dòng khởi động của chúng gây sụt áp làm thiết bị cùng nhánh chập chờn, và tải nặng liên tục khiến mọi mối nối trung gian trở thành điểm nóng tích tụ theo năm tháng.

Với thiết bị cắm rút như bếp từ đơn, lò nướng để bàn, hãy dành riêng một ổ cắm điện chịu dòng mười sáu ampe chất lượng tốt trên nhánh riêng thay vì cắm qua ổ chia. Ổ chia ba bốn ngả nuôi bếp và ấm siêu tốc cùng lúc là hình ảnh quen thuộc trong các biên bản giám định cháy — đừng để nhà mình vào danh sách đó.

Dấu hiệu nhà bạn đang chia nhánh sai hoặc thiếu

Sáu triệu chứng nhận biết không cần mở tủ điện: bật điều hòa là đèn cả tầng mờ đi một nhịp; một thiết bị chập làm sập điện toàn nhà; aptomat tổng nhảy trong khi aptomat nhánh im lặng; tủ điện chỉ có một hai aptomat cho cả căn nhà ba tầng; ổ cắm khu bếp ấm nóng khi nấu nướng; và mỗi lần sửa điện phải cắt tổng, cả nhà ngồi chờ trong tối. Trúng từ hai triệu chứng trở lên, hệ điện nhà bạn cần được đánh giá lại nghiêm túc.

Triệu chứng thứ bảy tinh vi hơn: hóa đơn điện tăng dần không rõ lý do kèm dây nóng bất thường ở vài đoạn — dấu hiệu rò rỉ hoặc mối nối kém trên trục chung quá tải. Kiểm tra bằng cách cắt lần lượt từng khu vực và quan sát công tơ; nếu công tơ vẫn quay khi đã tắt hết thiết bị, hãy gọi thợ dò rò chuyên nghiệp.

Cải tạo nhà cũ: chia lại nhánh thế nào cho khả thi?

Tin tốt cho nhà cũ: không nhất thiết đục toàn bộ tường để làm lại từ đầu. Chiến lược cải tạo từng phần theo thứ tự ưu tiên: bước một, thay tủ điện mới đủ khoang, lắp lại hệ aptomat phân cấp cho các trục dây hiện có; bước hai, kéo nhánh mới nổi trong ống gen vuông cho các thiết bị công suất lớn — điều hòa, bình nóng lạnh — trực tiếp từ tủ; bước ba, khi nào sửa phòng nào thì tranh thủ tách nhánh chiếu sáng và ổ cắm phòng đó.

Cách làm cuốn chiếu này chia nhỏ chi phí, không đảo lộn sinh hoạt mà sau một hai năm nhà bạn đã có hệ điện phân nhánh gần chuẩn. Điểm bắt buộc ngay từ bước một: bổ sung chống giật cho khu ướt — đây là hạng mục an toàn không được xếp hàng chờ. Kinh nghiệm cải tạo chi tiết từng kiểu nhà có trong chuyên mục tư vấn của Hoàng Phát Lighting.

Sai lầm thường gặp khi chia nhánh

Năm lỗi lặp lại nhiều nhất: chia nhánh trên bản vẽ nhưng thợ thi công gộp dây giữa đường cho nhanh — nghiệm thu phải thử cắt từng aptomat xem đúng vùng không; quên nhánh dự phòng trong tủ khiến vài năm sau thêm thiết bị lại câu móc lung tung; đấu chung dây trung tính giữa các nhánh làm chống giật báo lỗi giả và mất tác dụng khoanh vùng; tủ điện đặt nơi ẩm, sau tủ đồ khó tiếp cận; và không dán nhãn — ba năm sau chính chủ nhà cũng không nhớ aptomat nào của khu nào.

Lỗi thứ sáu thuộc về tư duy: chia nhánh xong coi như bất biến. Hệ điện cần được xem lại mỗi khi gia đình thêm thiết bị lớn; nhánh ổ cắm từng dư dả có thể đã chạm trần khi phòng làm việc mọc thêm hai máy tính và một máy in. Mỗi năm một lần, mở tủ điện sờ nhiệt các aptomat sau giờ cao điểm — chiếc nào ấm nóng hơn hẳn là nhánh đó đang gồng mình.

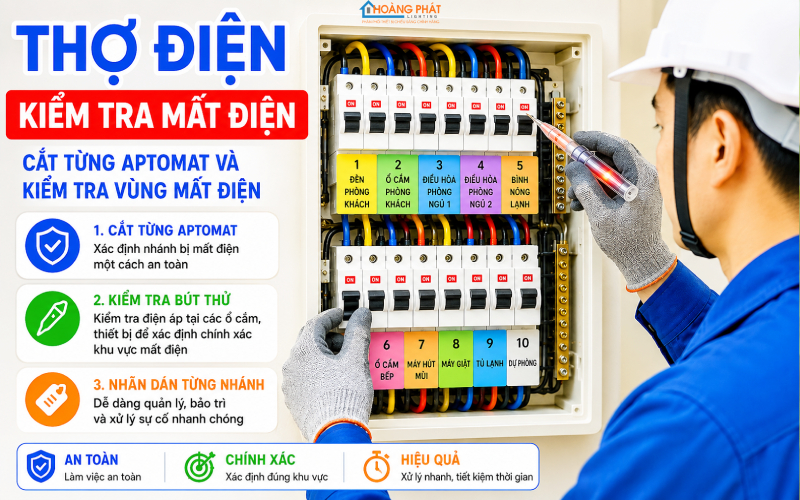

???? [VỊ TRÍ HÌNH 3] — Thợ điện thử cắt từng aptomat và kiểm tra vùng mất điện tương ứng bằng bút thử, có nhãn dán từng nhánh. ALT: nghiem thu chia nhanh mach dien thu cat tung aptomat

Câu hỏi thường gặp về chia nhánh mạch điện

Nhà cấp bốn nhỏ có cần chia nhánh không?

Cần, chỉ là ít nhánh hơn: tối thiểu ba nhánh — chiếu sáng, ổ cắm, và khu ướt qua chống giật — cộng nhánh riêng cho từng thiết bị lớn nếu có. Cấu hình tối giản này chỉ tốn thêm vài aptomat so với đấu chung một cầu dao như cách cũ, nhưng khác biệt về an toàn và tiện sửa chữa là một trời một vực. Nhà nhỏ không phải lý do để hệ điện xuề xòa.

Nhánh chiếu sáng cần aptomat và dây lớn không?

Không — đây là nhánh nhẹ nhất nhà từ khi đèn LED phổ cập: hai chục bóng đèn LED bulb Philips chín watt mới chưa đầy hai trăm watt, aptomat sáu ampe và dây một phẩy năm là dư dả. Chính vì nhẹ nên càng đáng tách riêng: nhánh chiếu sáng gần như không bao giờ tự gây sự cố, tách nó ra đồng nghĩa mọi sự cố ổ cắm không bao giờ làm nhà tối om — bạn luôn còn ánh sáng để xử lý mọi việc, kể cả việc đi tìm chiếc đèn pin. Công tắc đèn chất lượng trong nhóm công tắc ổ cắm chính hãng hoàn thiện nốt độ tin cậy của nhánh này.

Kết luận: chia nhánh mạch điện trong nhà là khoản đầu tư trí tuệ hơn là tiền bạc: chia theo tầng và công năng, mỗi nhánh một aptomat vừa tải với dây đúng tiết diện, khu ướt có chống giật, tủ điện dán nhãn rõ ràng. Làm đúng một lần từ đầu — hoặc cải tạo cuốn chiếu với nhà cũ — hệ điện nhà bạn sẽ an toàn, minh bạch và dễ sống cùng suốt hàng chục năm.
