Cách Chọn Dây Dẫn Điện Theo Công Suất: Tính Tiết Diện Dây Chuẩn

Chọn dây dẫn điện đúng tiết diện theo công suất là bước nền tảng để hệ thống điện vận hành an toàn, tránh quá nhiệt và cháy nổ. Rất nhiều sự cố chập cháy bắt nguồn từ việc dùng dây quá nhỏ so với tải, khiến dây nóng lên và phá hỏng lớp cách điện. Hoàng Phát Lighting hướng dẫn cách chọn dây điện theo công suất bằng công thức và bảng tra cụ thể, giúp bạn đi dây chuẩn kỹ thuật ngay từ đầu.

Vì sao chọn đúng tiết diện dây dẫn lại quan trọng

Mỗi dây dẫn có khả năng chịu dòng (ampacity) nhất định phụ thuộc tiết diện ruột đồng (mm²). Khi dòng điện vượt ngưỡng, dây nóng lên, lớp cách điện lão hóa nhanh và có thể gây cháy. Chọn dây dẫn điện đúng giúp: đảm bảo an toàn, giảm sụt áp, và tiết kiệm chi phí do không phải đi lại dây.

Nguyên tắc phối hợp bảo vệ: tiết diện dây phải đủ lớn để dòng cho phép của dây lớn hơn dòng định mức của aptomat MCB bảo vệ nhánh đó. Nếu ngược lại, dây sẽ cháy trước khi aptomat kịp nhảy.

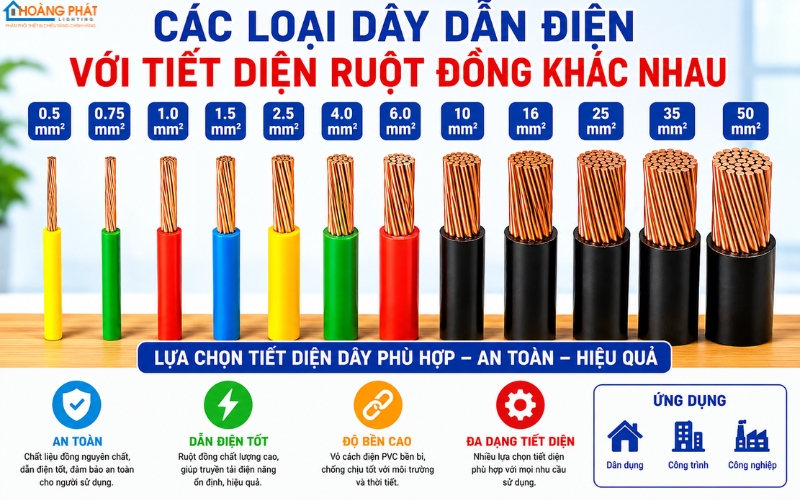

???? [VỊ TRÍ HÌNH 1] — Các loại dây dẫn điện với tiết diện ruột đồng khác nhau. ALT: chọn dây dẫn điện theo tiết diện và công suất

Công thức và cách tính tiết diện dây theo công suất

Bước 1: tính dòng điện I = P ÷ (U × cosφ). Điện 1 pha U = 220V, cosφ ≈ 0.8.

Bước 2: tính tiết diện S = I ÷ J, với J là mật độ dòng cho phép của dây đồng (thường 6A/mm² khi đi trong ống).

Ví dụ: tải 4400W → I = 4400 ÷ (220×0.8) = 25A → S = 25 ÷ 6 ≈ 4.2 mm², nên chọn dây 4mm² (làm tròn lên theo dây thương mại). Với ổ cắm điện công suất lớn, luôn chọn dư một bậc để an toàn.

Bảng tra nhanh tiết diện dây cho gia đình

Tham khảo nhanh cho điện dân dụng 220V (đi trong ống, nhiệt độ thường):

Đèn chiếu sáng: dây 1.0 – 1.5 mm² (tải nhẹ).

Ổ cắm thường: dây 2.5 mm² (chịu ~25A).

Điều hòa, bình nóng lạnh: dây 2.5 – 4 mm² đi nhánh riêng.

Dây nguồn tổng vào nhà: 6 – 10 mm² tùy tổng tải. Khu vực tải lớn như đèn nhà xưởng highbay cần tính riêng theo tổng công suất.

Nên dùng dây điện dân dụng chính hãng, ruột đồng nguyên chất để đảm bảo khả năng dẫn điện đúng như công bố.

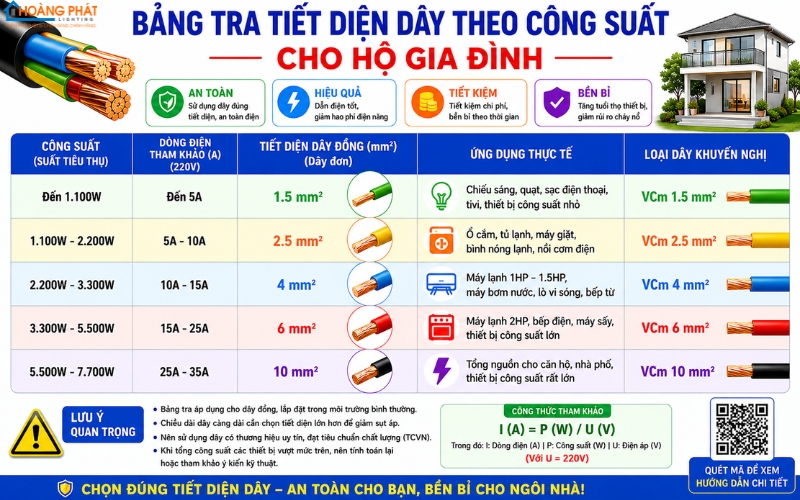

???? [VỊ TRÍ HÌNH 2] — Bảng tra tiết diện dây theo công suất cho hộ gia đình. ALT: bảng tra nhanh tiết diện dây dẫn điện gia đình

Bảng tra tiết diện dây đồng theo công suất (điện 1 pha 220V)

Số liệu tham khảo cho dây đồng đi trong ống; nên chọn dư tải và xét chiều dài dây (dây dài cần tiết diện lớn hơn để giảm sụt áp).

Cách tính tiết diện dây theo công suất

Trước tiên tính dòng tải: I = P / U (U = 220V). Sau đó tra bảng tiết diện phù hợp, cộng dự phòng. Công thức ước lượng theo mật độ dòng cho phép J (dây đồng J ≈ 6A/mm²): S = I / J. Ví dụ: tải 4.400W → I = 20A → S ≈ 3,3mm², nên chọn dây 4mm². Cần xét thêm chiều dài đường dây: dây càng dài, sụt áp càng lớn, nên với khoảng cách xa phải nâng tiết diện.

Những lỗi thường gặp khi chọn dây dẫn

• Chọn dây nhỏ hơn tải: dây nóng, sụt áp, hao điện và nguy cơ cháy.
• Dùng dây kém chất lượng: lõi đồng pha tạp, tiết diện thực nhỏ hơn ghi trên vỏ.
• Bỏ qua chiều dài & sụt áp với đường dây dài.
• Aptomat lớn hơn khả năng dây: mất tác dụng bảo vệ khi quá tải.

Với điện dân dụng, ưu tiên dây điện dân dụng đồng nguyên chất; kết hợp aptomat đúng dòng để bảo vệ dây.

Mẹo chọn dây dẫn an toàn và bền

• Chọn dây đồng nguyên chất, thương hiệu uy tín, ghi rõ tiết diện thực.
• Luôn chọn tiết diện dư so với tải hiện tại để dự phòng thiết bị tương lai.
• Đi dây riêng cho thiết bị công suất lớn (điều hòa, bình nóng lạnh, bếp từ).
• Dùng ống luồn bảo vệ dây, tránh nhiệt, ẩm, vật sắc nhọn.
• Phối hợp dây với aptomat đúng dòng; kiểm tra, siết lại đầu nối định kỳ.

Ví dụ chọn dây dẫn cho một căn nhà phố

Một căn nhà phố thường bố trí nhiều mạch riêng để an toàn và dễ kiểm soát. Ví dụ: dây tổng từ công tơ vào nhà chọn 10mm² (chịu ~50A); mạch điều hòa và bình nóng lạnh đi riêng 4mm² với aptomat riêng; mạch ổ cắm thường 2,5mm²; mạch chiếu sáng 1,5mm². Cách phân chia này giúp mỗi khu vực có dây và aptomat phù hợp tải; khi một mạch gặp sự cố thì các mạch khác vẫn hoạt động, đồng thời dễ nâng cấp khi thêm thiết bị. Với nhà nhiều tầng hoặc đường dây dài, nên cộng thêm dự phòng tiết diện để bù sụt áp.

Câu hỏi thường gặp về chọn dây dẫn điện

Vì sao dây nóng khi dùng nhiều thiết bị? Do dòng tải vượt khả năng tiết diện dây; cần nâng tiết diện hoặc tách bớt tải sang mạch khác.

Dây nhôm hay dây đồng tốt hơn? Dây đồng dẫn điện tốt hơn, bền hơn, ít oxy hóa — khuyến nghị cho điện trong nhà; dây nhôm thường dùng cho đường trục lớn.

Có cần dây riêng cho bình nóng lạnh, bếp từ? Có. Thiết bị công suất lớn nên đi dây riêng tiết diện 4mm² trở lên và aptomat riêng để an toàn.

Tóm lại, chọn dây dẫn điện đúng tiết diện theo công suất là yếu tố nền tảng cho một hệ thống điện an toàn. Tính đúng dòng tải, tra đúng tiết diện, dùng dây chính hãng và phối hợp aptomat phù hợp sẽ giúp bạn tránh được nguy cơ quá tải, sụt áp và chập cháy. Đầu tư đúng dây dẫn ngay từ khâu thi công sẽ tránh được rất nhiều rủi ro và chi phí sửa chữa về sau. Khi cần tư vấn chọn dây và thiết bị điện cho công trình, đội ngũ kỹ thuật Hoàng Phát Lighting luôn sẵn sàng hỗ trợ.

Các loại dây dẫn điện và ứng dụng

Tùy mục đích sử dụng, có nhiều loại dây phù hợp: dây đơn cứng/mềm đi trong ống cho mạch cố định trong nhà; dây đôi, cáp mềm cho thiết bị di động và ổ cắm kéo dài; cáp chống cháy cho hệ thống PCCC, thoát hiểm; dây chịu nhiệt, cáp ngầm, cáp điện lực cho môi trường đặc thù và đường trục. Việc chọn đúng loại dây cho từng vị trí không chỉ đảm bảo an toàn mà còn tối ưu chi phí và độ bền. Với phần lớn công trình dân dụng, dây đồng bọc PVC chất lượng tốt từ thương hiệu uy tín là lựa chọn cân bằng giữa hiệu quả và giá thành.

Hãy nhớ rằng dây dẫn là "mạch máu" của hệ thống điện — đầu tư đúng ngay từ đầu sẽ giúp ngôi nhà của bạn vận hành an toàn, ổn định và bền bỉ trong nhiều năm.

Lưu ý khi đi dây và báo giá tại Hoàng Phát

Khi thi công, cần đồng bộ dây dẫn với tủ điện, thiết bị đóng cắt và aptomat bảo vệ. Với hệ thống quan trọng, dùng aptomat MCB Schneider phối hợp đúng dòng với tiết diện dây sẽ tối ưu an toàn. Tránh nối dây nhiều mối, đi dây trong ống ghen chống cháy.

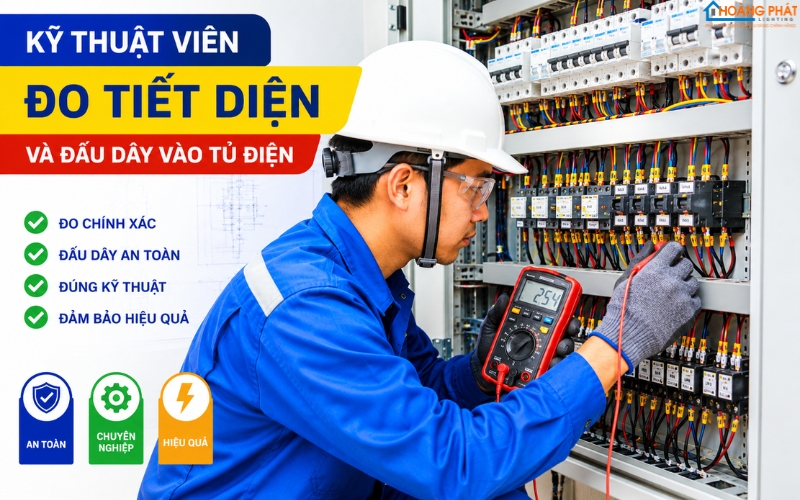

???? [VỊ TRÍ HÌNH 3] — Kỹ thuật viên đo tiết diện và đấu dây vào tủ điện. ALT: thi công đi dây dẫn điện đúng kỹ thuật

Nắm vững cách chọn dây điện theo công suất giúp bạn xây dựng hệ thống điện an toàn, bền vững và tiết kiệm chi phí sửa chữa về sau. Hoàng Phát Lighting cung cấp dây dẫn và thiết bị điện chính hãng kèm tư vấn kỹ thuật. Liên hệ Hoàng Phát Lighting để được hỗ trợ tính toán tiết diện dây và báo giá vật tư phù hợp.
