Cách Chọn Dây Điện Âm Tường Và Đi Ống Gen Đúng Chuẩn, An Toàn

Dây điện âm tường và đi ống gen là phần "xương sống" ẩn của hệ thống điện trong nhà, quyết định độ an toàn và tuổi thọ của cả công trình — nhưng lại là phần khó sửa nhất một khi đã hoàn thiện tường. Chọn sai tiết diện dây, luồn dây không qua ống gen hoặc nhồi quá nhiều dây trong một ống là những sai lầm âm thầm dẫn tới nóng dây, sụt áp, chuột cắn và nguy cơ chập cháy sau này. Dưới góc nhìn của Hoàng Phát Lighting, bài viết phân tích cách chọn tiết diện dây điện âm tường theo tải, chọn loại ống luồn phù hợp, tỷ lệ lấp đầy ống, nguyên tắc đi tuyến, chống chuột và những lưu ý thi công để hệ điện âm tường vừa an toàn, vừa bền, vừa dễ bảo trì – nâng cấp về sau.

Vì Sao Dây Điện Âm Tường Phải Được Làm Chuẩn Ngay Từ Đầu

Khác với dây đi nổi có thể sửa, thay dễ dàng, dây điện âm tường nằm sâu trong lớp vữa và gạch. Một khi tường đã hoàn thiện, sơn bả xong, việc can thiệp vào dây điện gần như đồng nghĩa với đục phá. Vì vậy, mọi sai sót trong khâu chọn dây và đi ống gen đều để lại hậu quả rất tốn kém để khắc phục.

Đây là lý do dây điện âm tường phải được tính toán và thi công chuẩn ngay từ đầu, theo nguyên tắc "làm một lần cho nhiều chục năm". Chọn dây đủ tải, đi qua ống gen để bảo vệ và cho phép thay dây sau này, đi tuyến hợp lý — đó là những quyết định ảnh hưởng tới an toàn và sự tiện lợi của cả gia đình trong suốt vòng đời ngôi nhà.

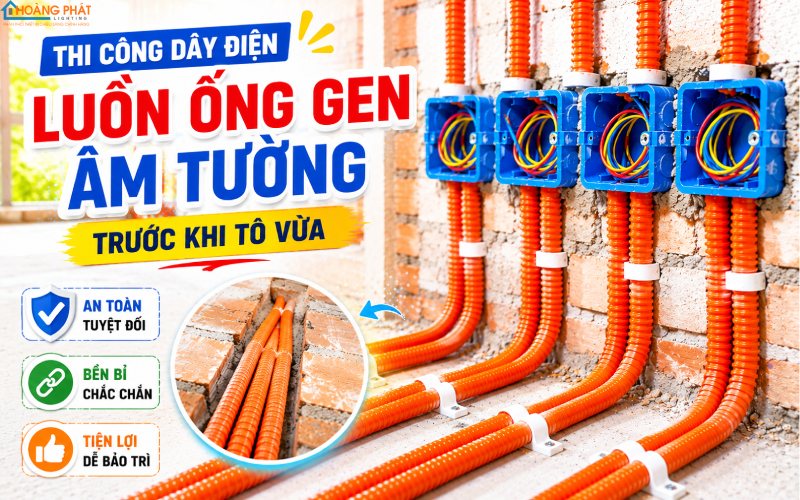

Dây điện âm tường đi ống gen đúng chuẩn

Rủi Ro Khi Đi Dây Âm Tường Sai Cách

Đi dây âm tường sai cách tiềm ẩn nhiều rủi ro: dây quá nhỏ so với tải gây nóng dây, làm già hóa lớp cách điện và dẫn tới chập cháy trong tường — loại sự cố rất nguy hiểm vì khó phát hiện. Luồn dây trực tiếp trong vữa không qua ống khiến dây dễ bị hư hại khi khoan, đóng đinh và không thể thay thế khi hỏng.

Ngoài ra, nhồi quá nhiều dây trong một ống làm dây tỏa nhiệt kém, nóng lên khi mang tải, đồng thời khó kéo dây mới khi cần nâng cấp. Những lỗi này thường không lộ ngay mà âm thầm tích tụ, đến khi phát hiện thì đã phải đục tường sửa chữa.

Nguyên Tắc "Dây Trong Ống, Ống Trong Tường"

Chuẩn thi công điện âm tường hiện đại luôn tuân thủ nguyên tắc: dây điện phải luồn trong ống gen, ống gen mới được chôn trong tường. Ống gen bảo vệ dây khỏi tác động cơ học, hóa chất trong vữa và cho phép rút – luồn dây mới khi cần thay thế hay nâng cấp mà không phải đục tường. Đây là nguyên tắc bất di bất dịch cho một hệ điện bền và dễ bảo trì.

Cách Chọn Tiết Diện Dây Điện Âm Tường Theo Tải

Chọn tiết diện dây (đơn vị mm²) là quyết định quan trọng nhất, vì nó phải đủ lớn để tải dòng điện mà không nóng dây, sụt áp. Nguyên tắc chung: dây càng tải dòng lớn, tiết diện càng phải lớn. Bảng dưới đây là tham chiếu tiết diện dây đồng phổ biến cho từng nhóm tải trong nhà ở.

Đây là con số tham chiếu; tiết diện chính xác cần tính theo tổng công suất thực tế, chiều dài tuyến dây và cách lắp đặt. Nguyên tắc an toàn là chọn dư một bậc so với tính toán tối thiểu, đặc biệt với các nhánh tải lớn, để có biên độ an toàn và dự phòng cho thiết bị tương lai. Với tuyến dây dài, cần lưu ý thêm hiện tượng sụt áp trên đường dây: dây càng dài, tiết diện càng phải lớn hơn để bù, nếu không thiết bị cuối tuyến sẽ nhận điện áp thấp, chạy yếu và nóng.

Chia Nhánh Mạch Hợp Lý

Không nên dồn quá nhiều thiết bị vào một nhánh dây điện. Nguyên tắc là tách riêng mạch chiếu sáng, mạch ổ cắm và mạch cho từng thiết bị công suất lớn (điều hòa, bình nóng lạnh, bếp). Mỗi nhánh có aptomat bảo vệ đúng dòng và được quản lý gọn trong tủ điện tổng. Cách chia này vừa an toàn vừa dễ khoanh vùng khi có sự cố.

Việc chia nhánh còn giúp khi một mạch gặp sự cố (chập, quá tải), chỉ nhánh đó mất điện chứ không kéo theo cả nhà, và thợ dễ dàng xác định vị trí lỗi. Đây là nguyên tắc thiết kế điện cơ bản nhưng thường bị làm ẩu ở các công trình thi công vội.

Chọn Dây Đồng Chất Lượng, Nguồn Gốc Rõ Ràng

Dây đồng nguyên chất, đủ tiết diện thực và có lớp cách điện tốt là yếu tố quyết định an toàn. Thị trường có nhiều loại dây "thiếu ruột" (tiết diện thực nhỏ hơn ghi trên nhãn) hoặc pha tạp chất, tải kém và nhanh nóng. Nên chọn dây của thương hiệu uy tín, có kiểm định rõ ràng — đây là phần không nên tiết kiệm vì liên quan trực tiếp tới tính mạng và tài sản.

Chọn Ống Gen Luồn Dây Phù Hợp

Ống gen (ống luồn dây điện) bảo vệ dây và là "đường ray" cho phép thay dây sau này. Chọn đúng loại ống và kích cỡ là yếu tố quan trọng không kém việc chọn dây.

Các Loại Ống Gen Thường Dùng

Có hai nhóm chính: ống cứng (PVC cứng) đi các tuyến thẳng, chịu lực tốt, thường dùng cho tuyến trục chính; và ống ruột gà (ống mềm) đi các đoạn cong, uốn lượn quanh góc tường, hộp nối. Với công trình yêu cầu cao về phòng cháy, có loại ống chống cháy chuyên dụng. Chọn ống theo vị trí và yêu cầu kỹ thuật của từng tuyến.

Ống gen phải đủ dày, chịu được lực nén của vữa và va đập nhẹ, đồng thời trơn bên trong để dễ kéo dây. Ống kém chất lượng, mỏng dễ bị bẹp khi tô vữa, làm kẹt dây và mất khả năng thay dây sau này — đánh mất chính mục đích của việc đi ống gen.

Tỷ Lệ Lấp Đầy Ống — Đừng Nhồi Dây

Một quy tắc quan trọng thường bị bỏ qua: tổng tiết diện dây không nên vượt quá khoảng 40% tiết diện trong của ống. Nhồi quá nhiều dây khiến dây tỏa nhiệt kém, nóng lên khi tải, đồng thời rất khó kéo dây mới. Chừa khoảng trống trong ống là để dây "thở" và để có thể luồn thêm hoặc thay dây trong tương lai.

Vì vậy khi thiết kế, nên chọn ống có đường kính đủ lớn so với số dây dự kiến, có tính đến cả nhu cầu mở rộng sau này. Chi phí chênh lệch giữa ống lớn hơn một cỡ là không đáng kể so với lợi ích lâu dài.

Nguyên Tắc Đi Tuyến Và Đấu Nối Âm Tường

Cách đi tuyến dây ảnh hưởng tới cả an toàn lẫn khả năng bảo trì. Nguyên tắc là đi theo phương thẳng đứng và nằm ngang rõ ràng, tránh đi chéo lung tung, để sau này dễ hình dung vị trí dây trong tường khi khoan, đóng đinh treo đồ.

• Đi dây theo phương đứng/ngang, tránh đi chéo trong tường.
• Đánh dấu, lưu sơ đồ tuyến dây để tránh khoan trúng khi treo đồ.
• Mối nối phải nằm trong hộp nối (deep box) có nắp, không chôn kín trong vữa.
• Chừa hộp kỹ thuật, tủ điện ở vị trí dễ tiếp cận để bảo trì.
• Tách tuyến điện mạnh (điện lưới) khỏi tuyến tín hiệu (mạng, camera) để tránh nhiễu.

Mối Nối Phải Nằm Trong Hộp Nối

Đây là nguyên tắc an toàn cốt lõi: tuyệt đối không chôn mối nối dây trực tiếp trong vữa. Mọi điểm nối phải nằm trong hộp nối có nắp, đặt ở vị trí có thể mở kiểm tra. Mối nối chôn kín khi bị lỏng, ô-xy hóa sẽ phát nhiệt, đánh lửa trong tường mà không thể phát hiện, xử lý — một trong những nguyên nhân cháy âm tường nguy hiểm nhất.

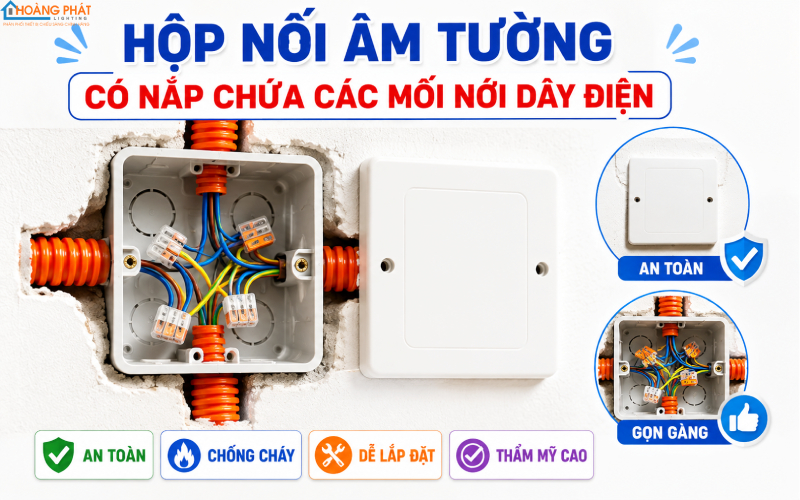

Mối nối dây điện âm tường trong hộp nối

Kết Nối Với Ổ Cắm, Công Tắc Và Thiết Bị

Dây từ ống gen được đấu vào ổ cắm điện và công tắc tại các hộp âm tường. Đấu nối phải chắc, siết đủ lực, không để lỏng gây tiếp xúc kém. Với các thiết bị công suất lớn, nên ưu tiên đấu cứng hoặc dùng ổ cắm chịu tải cao để tránh quá nhiệt điểm tiếp xúc. Toàn bộ được bảo vệ qua thiết bị đóng cắt phù hợp.

Chống Chuột, Ẩm Và Các Tác Nhân Phá Hoại

Dây điện âm tường tuy được bảo vệ nhưng vẫn có thể bị đe dọa bởi chuột (tại các hộp nối, khe hở), ẩm mốc (ở khu vực tường ngoài, gần nhà tắm) và côn trùng. Đi ống gen kín, bịt kỹ các đầu ống tại hộp nối là cách hiệu quả để ngăn chuột chui vào cắn dây.

Với khu vực ẩm như: tường nhà tắm, ban công, cần chọn dây và ống chịu ẩm, đấu nối kín nước và bố trí aptomat chống giật bảo vệ. Việc phòng ngừa ngay từ khâu thi công giúp tránh những sự cố rò điện, chập cháy do ẩm và chuột — vốn rất khó xử lý khi dây đã nằm trong tường.

Xử Lý Khi Nghi Dây Âm Tường Có Vấn Đề

Nếu phát hiện dấu hiệu bất thường — aptomat hay nhảy, ổ cắm nóng, mùi khét nhẹ, đèn chập chờn ở một khu — rất có thể dây âm tường tại khu đó đang gặp vấn đề. Không nên tự đục phá mò mẫm; hãy nhờ thợ điện dùng thiết bị dò tuyến, đo cách điện để xác định chính xác vị trí lỗi rồi mới can thiệp, vừa an toàn vừa đỡ hư hại tường.

So Sánh Đi Dây Âm Tường Và Đi Nổi

Không phải lúc nào đi dây âm tường cũng là lựa chọn tối ưu. Tùy công trình, ngân sách và nhu cầu bảo trì mà đi âm hay đi nổi sẽ phù hợp hơn. Hiểu rõ ưu nhược của mỗi cách giúp chủ nhà quyết định đúng ngay từ khâu thiết kế.

Khi Nào Nên Đi Nổi

Đi nổi bằng nẹp nhựa hoặc máng cáp phù hợp với nhà đang cải tạo (không muốn đục tường), nhà xưởng, kho, hay khu vực cần thay đổi linh hoạt. Ưu điểm là dễ thi công, dễ thay dây, dễ mở rộng. Với hệ đèn âm trần và đèn panel trên trần thạch cao, dây thường đi nổi phía trên trần rồi thả xuống, kết hợp linh hoạt cả hai cách.

Nhược điểm của đi nổi là kém thẩm mỹ và dây dễ bị tác động cơ học hơn. Do đó với nhà ở dân dụng xây mới, đi âm tường vẫn là lựa chọn phổ biến vì gọn đẹp — miễn là làm chuẩn với ống gen.

Kết Hợp Linh Hoạt Cho Từng Khu Vực

Nhiều công trình kết hợp cả hai: đi âm cho khu vực sinh hoạt chính cần thẩm mỹ, đi nổi cho khu kỹ thuật, gara, sân thượng nơi ưu tiên tính linh hoạt. Với tải lớn như: bếp, điều hòa cần aptomat MCCB nhánh riêng, việc đi dây gọn gàng và bảo vệ đúng quan trọng hơn cả yếu tố âm hay nổi. Điều cốt lõi là an toàn và khả năng bảo trì, chứ không chỉ là thẩm mỹ.

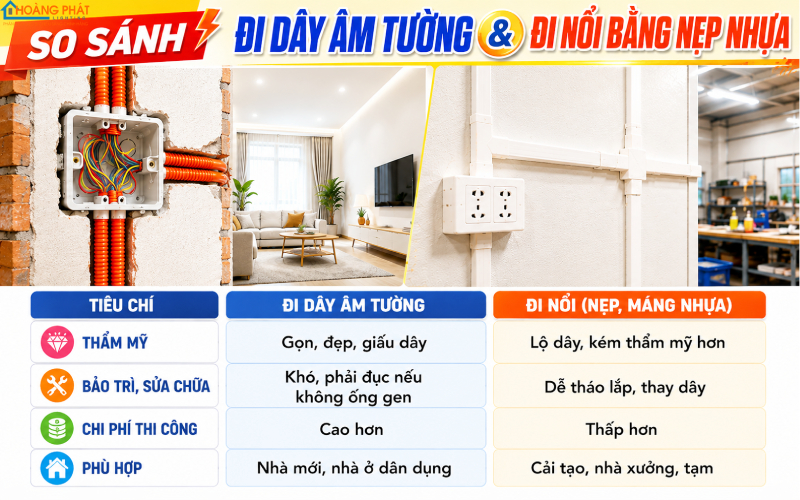

So sánh dây điện âm tường và đi nổi

Dự Phòng Cho Tương Lai Khi Đi Điện Âm Tường

Nhu cầu sử dụng điện của gia đình luôn tăng theo thời gian: thêm thiết bị, thêm điều hòa, lắp điện mặt trời, sạc xe điện. Một hệ điện âm tường được thiết kế có tính dự phòng sẽ giúp việc nâng cấp sau này dễ dàng, không phải đục phá lại.

Chừa Dung Lượng Và Ống Dự Phòng

Nên chọn dây nguồn tổng và tủ điện có dư dung lượng so với nhu cầu hiện tại, đồng thời đi sẵn vài ống gen rỗng (ống chờ) tới các vị trí có thể phát sinh nhu cầu (chỗ để xe điện, sân thượng cho điện mặt trời). Khi cần, chỉ việc luồn dây qua ống chờ mà không phải đục tường — một khoản đầu tư nhỏ đổi lấy sự linh hoạt lớn.

Câu Hỏi Thường Gặp

Có bắt buộc phải đi ống gen cho dây âm tường không? Về mặt an toàn và bảo trì thì rất nên. Đi ống giúp bảo vệ dây và cho phép thay dây sau này mà không đục tường. Luồn dây trực tiếp trong vữa là cách làm ẩu, không nên áp dụng.

Chọn dây to hơn có tốt hơn không? Dây to hơn (dư tiết diện) an toàn hơn và ít nóng, nhưng chi phí cao hơn và cứng, khó đi. Nên chọn dư một bậc so với tính toán cho nhánh tải lớn là hợp lý, không cần quá dư ở mạch nhỏ như chiếu sáng.

Đã lỡ đi dây không ống gen thì sao? Nếu tường đã hoàn thiện, việc sửa rất tốn kém. Trước mắt cần đảm bảo dây đủ tải, có aptomat bảo vệ đúng và kiểm tra định kỳ; khi có dịp cải tạo nên làm lại chuẩn với ống gen. Trong thời gian chờ, hạn chế cắm thêm thiết bị công suất lớn vào các mạch nghi ngờ để giảm nguy cơ quá tải, nóng dây trong tường.
