Cách Chọn Ống Luồn Dây Điện: Ống Ruột Gà, Ống PVC Cứng Đúng Chuẩn

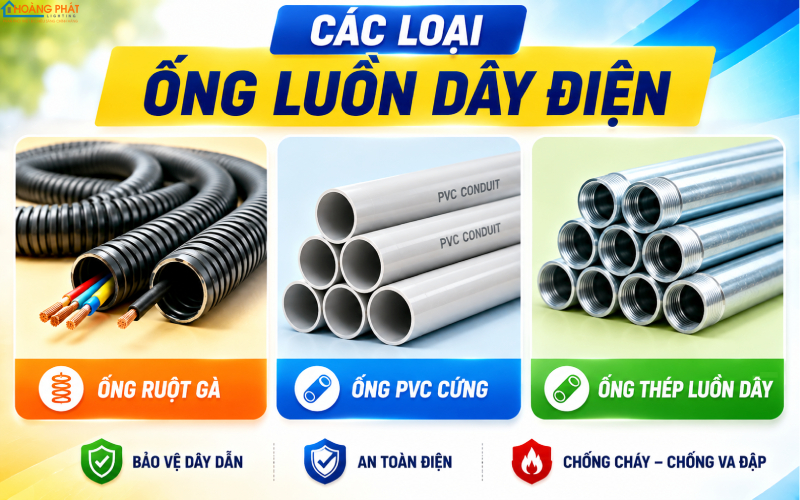

Các loại ống luồn dây điện

Vai Trò Của Ống Luồn Dây Điện Trong Hệ Thống Điện

Ống luồn dây điện không chỉ là để "giấu dây" cho gọn. Nó thực hiện nhiều chức năng quan trọng: bảo vệ cơ học cho dây dẫn khỏi va đập, đè nén và chuột cắn; cách ly dây với môi trường ẩm, hóa chất; hạn chế cháy lan dọc theo tuyến dây khi có chập cháy; và tạo đường ống cho phép kéo dây mới hoặc thay dây cũ mà không cần đục phá tường, trần. Vì vậy chọn đúng ống là một phần của thiết kế điện an toàn.

Với hệ thống điện gia đình, ống luồn giúp đi dây dẫn điện gọn gàng, an toàn trong tường và trần; với nhà xưởng, ống còn phải chịu môi trường khắc nghiệt hơn. Việc đầu tư đúng loại ống ngay từ đầu giúp tránh những rủi ro và chi phí sửa chữa lớn về sau, đặc biệt khi cần nâng cấp hay bảo trì hệ thống điện.

Ba Nhóm Ống Luồn Phổ Biến

Trên thị trường có ba nhóm ống luồn chính: ống ruột gà (ống xoắn mềm) dùng cho đoạn cần uốn cong linh hoạt như: đoạn nối tới đèn LED âm trần hay thiết bị; ống PVC cứng (trơn) dùng cho tuyến thẳng, cố định; và ống thép luồn dây dùng cho môi trường cần bảo vệ cơ học cao hoặc chống cháy. Mỗi loại có ưu nhược và phạm vi ứng dụng riêng, việc chọn đúng loại cho từng vị trí là nguyên tắc cơ bản của thi công điện.

Phân Biệt Ống Ruột Gà, Ống PVC Cứng Và Ống Thép

Ống ruột gà (ruột gà mềm) là loại ống xoắn dẻo, dễ uốn cong theo mọi hướng, phù hợp cho đoạn dây nối tới thiết bị, đèn, hoặc chỗ khó đi ống cứng. Ống PVC cứng là ống nhựa trơn, thẳng, độ cứng cao, dùng cho tuyến chính đi âm tường, âm trần hoặc đi nổi trên tường cần thẳng đẹp. Ống thép luồn dây (thép tráng kẽm) chịu lực và chịu nhiệt tốt nhất, dùng cho nhà xưởng, khu vực dễ va đập hoặc yêu cầu chống cháy.

Việc kết hợp các loại ống là bình thường: tuyến chính dùng ống PVC cứng cho thẳng đẹp, tới đoạn rẽ nhánh hoặc nối thiết bị thì chuyển sang ống ruột gà cho linh hoạt. Điều quan trọng là dùng đúng phụ kiện nối (cút nối, hộp nối) để đảm bảo kín và chắc chắn tại các điểm chuyển tiếp.

Chọn Vật Liệu Theo Môi Trường

Môi trường lắp đặt quyết định vật liệu ống. Nơi khô ráo trong nhà dùng ống PVC thông thường là đủ. Nơi ngoài trời, ẩm ướt cần ống chịu UV, chịu ẩm và các mối nối kín nước. Nơi có nguy cơ va đập cơ học, nhiệt độ cao hoặc yêu cầu chống cháy nghiêm ngặt như: nhà xưởng, nhà máy thì ống thép là lựa chọn phù hợp. Chọn sai vật liệu khiến ống nhanh giòn, nứt vỡ, mất tác dụng bảo vệ dây.

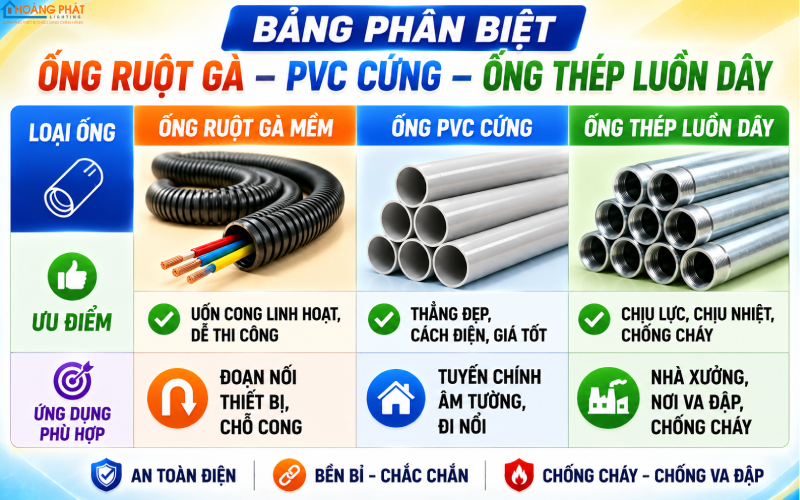

Phân biệt ống luồn dây điện

Cách Chọn Đường Kính Ống Theo Số Dây

Đường kính ống phải đủ lớn để chứa số dây cần luồn mà không chèn ép. Nguyên tắc quan trọng là tổng tiết diện các dây (kể cả lớp vỏ) không nên vượt quá khoảng 40% tiết diện trong lòng ống, để còn khoảng trống cho việc luồn kéo dây và tản nhiệt. Nhồi quá nhiều dây vào ống nhỏ khiến dây bị ép, khó kéo, tích nhiệt và giảm khả năng tải dòng.

Khi tính đường kính ống, cần dựa vào số lượng dây, tiết diện từng dây và độ dài tuyến (tuyến dài, nhiều đoạn cong thì cần ống rộng hơn để dễ kéo). Nên chừa dư dung lượng ống cho việc thêm dây trong tương lai, đặc biệt với tuyến chính. Việc chọn ống quá khít để tiết kiệm chi phí thường gây khó khăn lớn khi cần sửa chữa hay nâng cấp về sau.

Một điểm nữa cần lưu ý là số lượng đoạn cong trên tuyến ống. Càng nhiều khúc cong gấp thì lực ma sát khi kéo dây càng lớn, dễ làm trầy vỏ dây và khó luồn. Nguyên tắc thực hành là hạn chế số góc cong giữa hai hộp nối, và tại các đoạn nhiều góc nên tăng đường kính ống hoặc bố trí thêm hộp nối trung gian để chia đoạn kéo. Điều này giúp việc luồn và thay dây về sau nhẹ nhàng, an toàn hơn nhiều.

Quy Tắc 40% Và Chừa Dự Phòng

Quy tắc 40% (dây chiếm tối đa 40% lòng ống) là kinh nghiệm phổ biến giúp đảm bảo dây không bị ép, dễ luồn và đủ thoáng để tản nhiệt. Với những tuyến quan trọng hoặc dự kiến mở rộng, nên chọn dư hơn, để 30% dây trong ống nhằm dễ dàng bổ sung dây sau này. Chi phí tăng thêm cho ống lớn hơn một chút là không đáng kể so với lợi ích lâu dài về khả năng nâng cấp và độ an toàn nhiệt.

Ống Luồn Cho Đi Dây Âm Tường Và Đi Nổi

Đi dây âm tường dùng ống luồn giúp tường phẳng đẹp, dây được bảo vệ trong tường; ống PVC cứng loại chịu lực nén (thường ký hiệu độ chịu nén) được chôn trong tường trước khi tô trát. Ưu điểm là thẩm mỹ cao, nhưng sửa chữa khó hơn và bắt buộc phải có ống để sau này luồn thay dây mà không đục tường. Vì vậy đi âm tường mà không dùng ống là sai lầm nghiêm trọng.

Đi dây nổi dùng ống luồn (thường là ống PVC cứng hoặc nẹp) gắn trên bề mặt tường, dễ thi công, dễ sửa chữa và phù hợp cải tạo nhà cũ. Cần chọn ống và phụ kiện đồng bộ, đi thẳng, cố định chắc bằng kẹp ống đều nhau để đảm bảo thẩm mỹ. Với ổ cắm điện và công tắc, ổ cắm đi nổi, ống nối vào hộp âm/nổi phải kín và chắc chắn.

Bắt Buộc Có Ống Khi Đi Âm

Nhiều thợ ẩu chôn thẳng dây vào tường không luồn ống để tiết kiệm. Đây là cách làm nguy hiểm và bất lợi lâu dài: dây không được bảo vệ khỏi đóng đinh, khoan tường; khi dây hỏng phải đục phá cả mảng tường để thay; và không có đường để nâng cấp dây. Luồn ống khi đi âm là bắt buộc theo thực hành thi công điện an toàn, dù chi phí ban đầu cao hơn một chút.

Kết Nối Ống Với Tủ Điện Và Hộp Nối

Tuyến ống luồn phải kết nối gọn gàng vào tủ điện và các hộp nối trung gian. Đầu ống vào tủ, vào hộp cần dùng đầu nối (rắc co) để cố định và bảo vệ dây khỏi cạnh sắc. Hộp nối đặt tại các điểm rẽ nhánh giúp việc luồn dây, đấu nối và bảo trì thuận tiện. Bố trí hộp nối hợp lý và đánh dấu tuyến giúp việc dò lỗi, sửa chữa sau này nhanh chóng và an toàn.

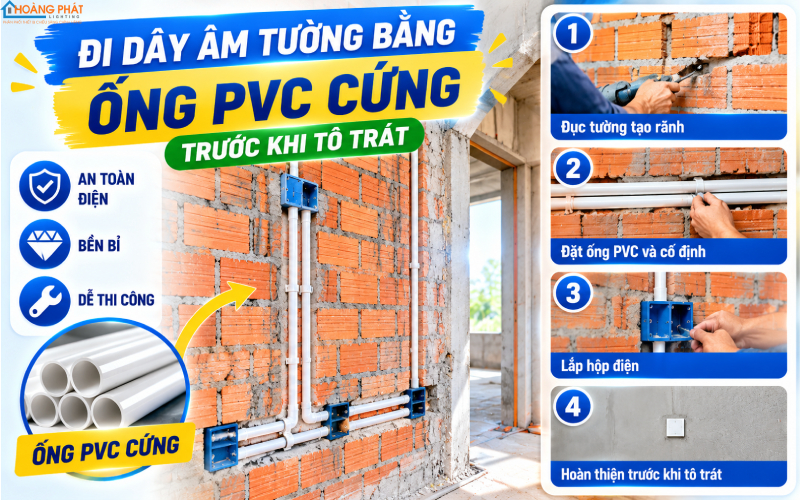

Ống luồn đi dây âm tường

Chống Cháy, Chống Ẩm Và Chống Chuột Cho Ống Luồn

Một trong những giá trị lớn của ống luồn là hạn chế cháy lan và bảo vệ dây khỏi các tác nhân phá hoại. Với khu vực yêu cầu chống cháy, nên dùng ống thép hoặc ống nhựa chống cháy (có phụ gia chống bắt lửa). Tại các điểm xuyên tường, xuyên sàn giữa các khu vực, cần bịt kín bằng vật liệu chống cháy để lửa và khói không lan theo đường ống — đây là yêu cầu quan trọng cho an toàn phòng cháy.

Ống luồn kín cũng bảo vệ dây khỏi ẩm mốc và đặc biệt là chuột cắn — nguyên nhân phổ biến gây chập cháy. Ống nhựa cứng và ống thép ngăn chuột gặm dây hiệu quả hơn nhiều so với để dây trần. Ở khu vực ẩm ướt hoặc ngoài trời, mối nối ống phải kín nước để nước không lọt vào tích tụ trong ống gây rò điện và ăn mòn dây.

Với hệ thống chiếu sáng ngoài trời hay khu vực ẩm như: ban công, sân vườn, việc dùng ống luồn kín nước kết hợp thiết bị và đèn chống ẩm chống thấm đạt cấp bảo vệ IP phù hợp giúp toàn hệ thống bền và an toàn trong điều kiện thời tiết khắc nghiệt. Đường ống ngoài trời cũng nên chọn loại chịu tia UV để không giòn gãy dưới nắng, và cố định chắc để không xê dịch khi mưa gió.

Bịt Kín Điểm Xuyên Tường, Xuyên Sàn

Các điểm ống xuyên qua tường ngăn cháy hoặc sàn giữa các tầng là nơi lửa và khói dễ lan. Sau khi luồn dây, cần bịt kín khe hở quanh ống bằng vật liệu chống cháy chuyên dụng. Việc này thường bị bỏ qua nhưng lại rất quan trọng: một đám cháy nhỏ có thể lan nhanh theo các đường ống không bịt kín, biến sự cố cục bộ thành thảm họa. Đây là chi tiết an toàn mà công trình chuyên nghiệp luôn tuân thủ.

Phụ Kiện Và Kỹ Thuật Lắp Đặt Ống Luồn

Một hệ ống luồn hoàn chỉnh cần đồng bộ phụ kiện: cút nối thẳng, cút chữ L, chữ T, hộp nối, kẹp ống, đầu nối vào hộp/tủ. Dùng phụ kiện cùng hệ với ống giúp mối nối kín, chắc và thẩm mỹ. Kẹp ống cố định đều đặn theo khoảng cách quy định để ống không võng, không rung. Với ống đi nổi, khoảng cách kẹp đều và thẳng hàng tạo nên vẻ gọn gàng, chuyên nghiệp.

Khi luồn dây, nên dùng dây mồi (dây thép luồn) để kéo dây qua ống, tránh kéo mạnh làm trầy vỏ dây. Không luồn dây khi ống có cạnh sắc chưa xử lý. Với tuyến dài nhiều đoạn cong, bố trí hộp nối trung gian để chia đoạn kéo, giảm lực kéo và bảo vệ dây. Thi công cẩn thận ngay từ đầu giúp dây bền và hệ thống dễ bảo trì.

Bảo Vệ Điện Đầu Tuyến

Dù ống luồn bảo vệ tốt về cơ học, hệ thống điện vẫn cần bảo vệ điện đầy đủ: mỗi nhánh nên có aptomat MCB và bảo vệ chống rò phù hợp, bố trí thiết bị đóng cắt hợp lý. Ống luồn và bảo vệ điện bổ trợ cho nhau: ống bảo vệ dây khỏi hư hại vật lý, còn aptomat bảo vệ khỏi quá tải, ngắn mạch và rò điện. Kết hợp cả hai mới tạo nên hệ thống điện an toàn toàn diện.

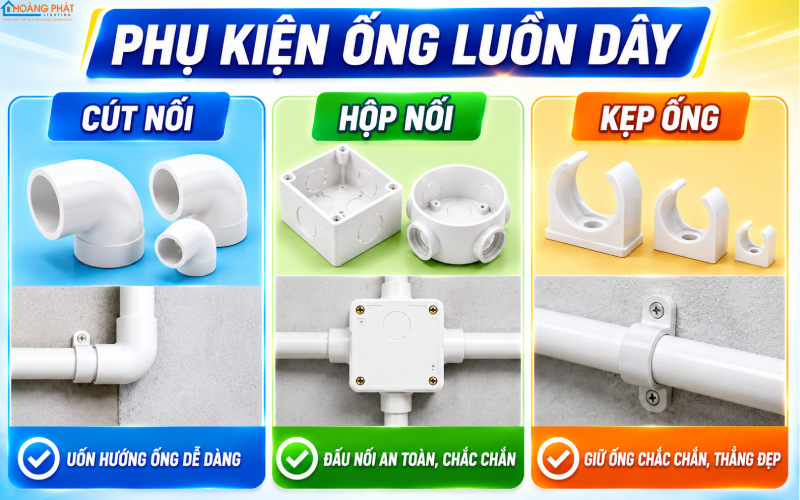

Phụ kiện lắp đặt ống luồn dây điện

Các Lỗi Thường Gặp Khi Chọn Và Lắp Ống Luồn

Những lỗi phổ biến gồm: không dùng ống khi đi âm tường; chọn ống quá nhỏ khiến dây bị chèn ép, khó kéo, tích nhiệt; dùng ống mỏng giòn dễ vỡ; không bịt kín điểm xuyên tường chống cháy; và mối nối ống ngoài trời không kín nước. Mỗi lỗi đều làm giảm độ an toàn và tuổi thọ của hệ thống điện, có thể dẫn tới sự cố nghiêm trọng.

Đừng Ham Rẻ Với Ống Kém Chất Lượng

Ống luồn giá rẻ, mỏng, giòn tưởng tiết kiệm nhưng dễ nứt vỡ khi thi công hoặc theo thời gian, mất tác dụng bảo vệ dây. Nên chọn ống của thương hiệu uy tín, đúng độ dày và độ chịu lực cho vị trí lắp đặt. Chi phí chênh lệch không lớn nhưng đổi lại là sự an toàn và độ bền lâu dài cho toàn hệ thống điện — một khoản đầu tư xứng đáng cho ngôi nhà hay công trình của bạn.

Tư Vấn Từ Hoàng Phát Lighting

Tổng kết lại, chọn ống luồn dây điện đúng chuẩn cần: chọn đúng loại (ruột gà mềm cho đoạn cong, PVC cứng cho tuyến chính, ống thép cho nơi khắc nghiệt); chọn đường kính đủ theo quy tắc 40% và chừa dự phòng; bắt buộc dùng ống khi đi âm; bịt kín chống cháy tại điểm xuyên tường; và lắp đặt đồng bộ phụ kiện. Ống luồn tốt là nền tảng cho hệ thống điện an toàn, bền và dễ bảo trì.

Hoàng Phát Lighting cung cấp ống luồn, dây dẫn, thiết bị đóng cắt và tư vấn giải pháp đi dây cho công trình dân dụng lẫn nhà xưởng. Chúng tôi giúp bạn chọn đúng loại ống, đường kính và phụ kiện theo môi trường và nhu cầu cụ thể, đảm bảo hệ thống điện đạt chuẩn an toàn và thuận tiện cho việc nâng cấp về sau.

Kiểm Tra Nhanh Hệ Ống Luồn Của Bạn

Bạn có thể tự đánh giá: đường dây trong nhà đã được luồn ống đầy đủ chưa, đặc biệt các đoạn âm tường; ống có bị nứt vỡ, hở tại các mối nối không; tuyến ngoài trời có kín nước không. Nếu phát hiện dây trần trong tường hoặc ống hỏng, nên xử lý sớm để tránh rủi ro. Với công trình mới, hãy đưa yêu cầu ống luồn đạt chuẩn vào ngay từ khâu thiết kế điện.

Một hệ thống điện được đi ống bài bản không chỉ an toàn mà còn giúp việc bảo trì, nâng cấp trong tương lai trở nên đơn giản, tiết kiệm. Đây là phần đầu tư âm thầm nhưng mang lại giá trị lâu dài, thể hiện sự chuyên nghiệp và trách nhiệm với an toàn của cả gia đình hay doanh nghiệp.
