Cách Đấu Công Tắc 2 Chiều (Cầu Thang): Điều Khiển 1 Đèn Từ 2 Nơi

Công tắc 2 chiều (còn gọi là công tắc đảo chiều, công tắc cầu thang) là giải pháp quen thuộc để điều khiển một đèn từ hai nơi khác nhau. Bạn có thể bật đèn ở chân cầu thang và tắt ở đầu cầu thang, hoặc bật đèn hành lang ở đầu này và tắt ở đầu kia — vừa tiện lợi vừa an toàn khi di chuyển trong bóng tối. Đây là kiến thức điện dân dụng cơ bản nhưng nhiều người vẫn lúng túng khi đấu. Với kinh nghiệm phân phối công tắc, ổ cắm và thiết bị điện, Hoàng Phát Lighting sẽ hướng dẫn bạn cách đấu công tắc 2 chiều đúng chuẩn và an toàn.

Công tắc 2 chiều (đảo chiều) là gì?

Trước khi đấu, cần hiểu công tắc 2 chiều khác gì so với công tắc thường (1 chiều).

Cấu tạo và ký hiệu

Công tắc 1 chiều chỉ có 2 cực (đóng/mở đơn giản). Công tắc 2 chiều có 3 cực: một cực chung (COM) và hai cực còn lại (thường ký hiệu L1, L2). Khi gạt, cực chung sẽ nối luân phiên với L1 hoặc L2. Nhờ cơ cấu này, hai công tắc 2 chiều phối hợp với nhau tạo thành mạch điều khiển từ hai nơi. Khi mua, cần nói rõ mua "công tắc 2 chiều" để lấy đúng loại 3 cực.

Ứng dụng thực tế

Công tắc 2 chiều lý tưởng cho: cầu thang (bật ở tầng dưới, tắt ở tầng trên); hành lang dài; phòng ngủ (bật ở cửa, tắt ở đầu giường); nhà kho có hai lối vào. Nó giúp bật đèn âm trần hay đèn ốp trần tiện lợi mà không phải đi hết chiều dài không gian mới tắt được đèn.

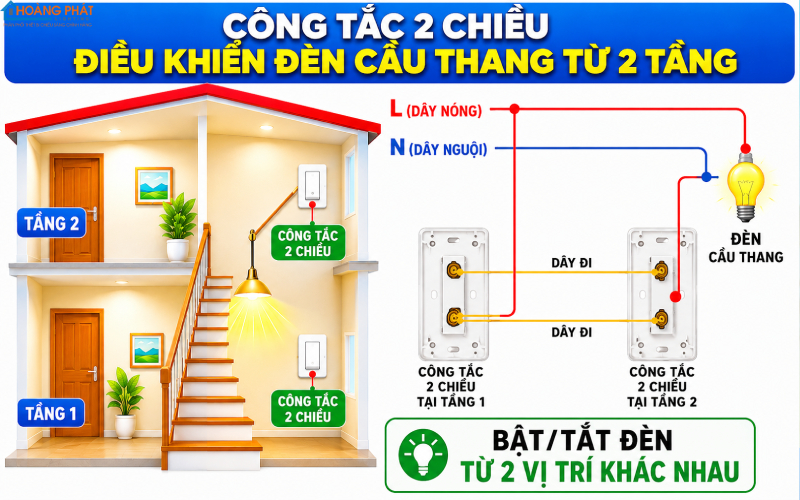

???? [VỊ TRÍ HÌNH 1] — Minh họa công tắc 2 chiều điều khiển đèn cầu thang từ 2 tầng; ALT: công tắc 2 chiều điều khiển đèn cầu thang

Nguyên lý điều khiển 1 đèn từ 2 nơi

Nguyên lý rất đơn giản khi hiểu đúng. Hai công tắc 2 chiều được nối với nhau qua hai dây (gọi là dây "hành trình" hoặc dây trung chuyển) nối L1 với L1 và L2 với L2. Cực chung (COM) của công tắc thứ nhất nối vào dây pha (lửa) nguồn, còn cực chung của công tắc thứ hai nối ra đèn. Đèn còn lại nối về dây trung tính. Ở bất kỳ công tắc nào, khi bạn gạt để đổi cực chung sang dây hành trình đang thông mạch thì đèn sáng; gạt lệch đi thì mạch hở, đèn tắt. Vì mỗi công tắc đều đổi được trạng thái mạch, bạn có thể bật hoặc tắt đèn từ cả hai vị trí độc lập nhau. Hiểu nguyên lý này giúp bạn đấu đúng và tự khắc phục khi sai.

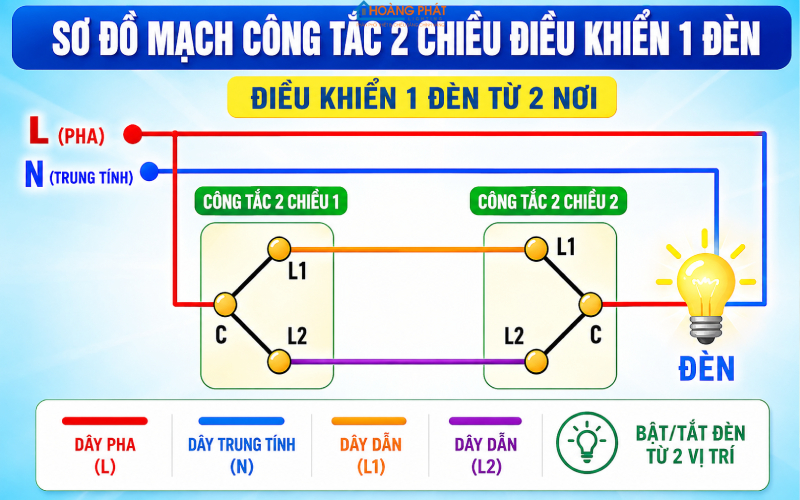

???? [VỊ TRÍ HÌNH 2] — Sơ đồ nguyên lý mạch công tắc 2 chiều điều khiển 1 đèn; ALT: nguyên lý mạch công tắc 2 chiều 1 đèn 2 nơi

Chuẩn bị vật tư và dụng cụ

Chuẩn bị đầy đủ giúp thao tác nhanh và an toàn.

Vật tư cần thiết

Bạn cần: 2 công tắc 2 chiều (3 cực); dây điện dân dụng đủ tiết diện (thường 1.0–1.5 mm² cho mạch đèn); đế âm và mặt công tắc; đèn cần điều khiển; băng keo cách điện và đầu nối. Nên chọn công tắc chính hãng để tiếp điểm bền, không phát tia lửa. Có thể tham khảo đèn LED Philips cho vị trí cần độ bền cao.

Dụng cụ và an toàn

Dụng cụ gồm: bút thử điện, tua vít, kìm tuốt dây, kìm cắt, đồng hồ vạn năng (nếu có). Quan trọng nhất: trước khi thao tác phải ngắt aptomat cấp nguồn cho khu vực tại tủ điện và dùng bút thử điện kiểm tra chắc chắn đã hết điện.

Hướng dẫn đấu công tắc 2 chiều từng bước

Thực hiện tuần tự theo sơ đồ để tránh nhầm lẫn.

Sơ đồ đấu dây

Sơ đồ cơ bản: dây pha (lửa) từ nguồn nối vào cực chung (COM) của công tắc 1. Hai cực L1, L2 của công tắc 1 nối tới hai cực L1, L2 tương ứng của công tắc 2 bằng hai dây hành trình. Cực chung (COM) của công tắc 2 nối tới một đầu của đèn. Đầu còn lại của đèn nối về dây trung tính của nguồn. Như vậy đèn nằm giữa COM công tắc 2 và trung tính.

Các bước thực hiện

Bước 1: ngắt điện và kiểm tra bằng bút thử. Bước 2: đấu dây pha vào COM công tắc 1. Bước 3: kéo và đấu hai dây hành trình nối L1–L1, L2–L2 giữa hai công tắc. Bước 4: đấu COM công tắc 2 ra đèn, đầu còn lại của đèn về trung tính. Bước 5: siết chặt các mối nối, bọc cách điện, lắp mặt công tắc. Bước 6: cấp điện lại và thử bật tắt ở cả hai công tắc để kiểm tra.

Lỗi thường gặp khi đấu và cách khắc phục

Nếu đèn không hoạt động đúng, thường do một trong các lỗi sau.

Đèn chỉ bật/tắt được từ một công tắc

Nguyên nhân phổ biến là đấu nhầm: dây pha hoặc dây ra đèn bị nối vào L1/L2 thay vì COM, hoặc hai dây hành trình bị đấu lệch. Hãy kiểm tra lại: pha vào COM công tắc 1, đèn ra từ COM công tắc 2, hai dây hành trình nối đúng L1–L1, L2–L2. Đảo lại cho đúng vị trí cực chung là khắc phục được.

Đấu nhầm dây gây chập hoặc đèn luôn sáng

Nếu đèn luôn sáng không tắt được, có thể trung tính bị đấu nhầm vào mạch điều khiển. Nếu nhảy aptomat, khả năng chập giữa pha và trung tính do đấu sai hoặc hở cách điện. Ngắt điện, kiểm tra lại toàn bộ sơ đồ và cách điện các mối nối. Dùng đồng hồ vạn năng đo thông mạch giúp xác định nhanh điểm sai.

Mở rộng: điều khiển từ 3 nơi và giải pháp thông minh

Khi cần điều khiển một đèn từ ba vị trí trở lên (ví dụ cầu thang nhiều tầng), người ta thêm công tắc trung gian (công tắc 4 cực) vào giữa hai công tắc 2 chiều. Tuy nhiên, đấu nối cơ khí càng nhiều điểm càng phức tạp và dễ lỗi. Giải pháp hiện đại là dùng công tắc thông minh không dây: các công tắc liên kết qua sóng, cho phép điều khiển đèn từ nhiều nơi mà không cần kéo dây hành trình, đồng thời điều khiển được qua điện thoại. Với nhà xây mới hoặc cải tạo, cân nhắc giải pháp thông minh có thể tiết kiệm dây và tăng tiện nghi. Dù chọn cách nào, việc bố trí ổ cắm, công tắc hợp lý ngay từ khâu thiết kế điện sẽ giúp không gian tiện dụng và an toàn hơn.

Kết luận

Đấu công tắc 2 chiều để điều khiển một đèn từ hai nơi không khó nếu bạn hiểu nguyên lý cực chung và dây hành trình. Nguyên tắc cốt lõi là: pha vào COM công tắc 1, đèn ra từ COM công tắc 2, hai dây hành trình nối L1–L1 và L2–L2. Quan trọng nhất vẫn là an toàn: luôn ngắt điện và kiểm tra trước khi thao tác, siết chặt và bọc cách điện các mối nối. Nếu chưa tự tin, hãy nhờ thợ điện chuyên nghiệp. Cần tư vấn chọn công tắc, thiết bị điện chất lượng, đội ngũ Hoàng Phát Lighting luôn sẵn sàng hỗ trợ bạn.

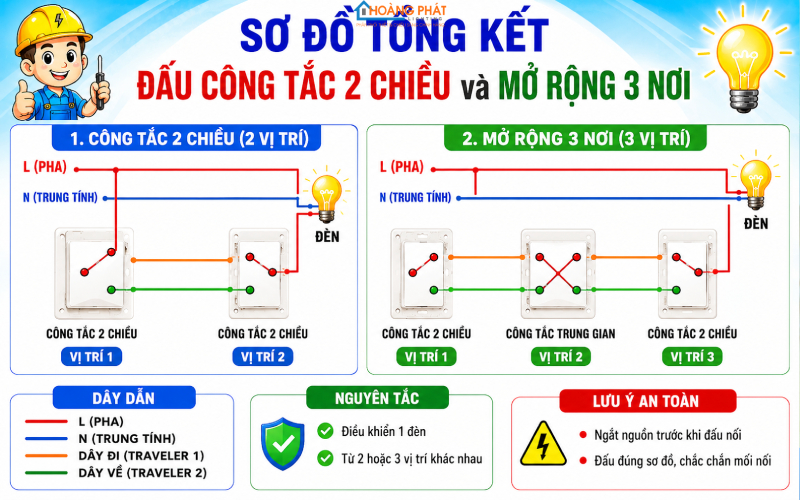

???? [VỊ TRÍ HÌNH 3] — Sơ đồ tổng kết đấu công tắc 2 chiều và mở rộng 3 nơi; ALT: tổng kết cách đấu công tắc 2 chiều điều khiển 1 đèn

Một mẹo nhỏ giúp việc đấu dây dễ hơn và tránh nhầm là đánh dấu màu hoặc dán nhãn cho từng dây trước khi kéo: dây pha, hai dây hành trình và dây ra đèn nên có màu hoặc ký hiệu riêng. Khi hoàn thiện, nếu bật tắt chưa đồng bộ, thay vì tháo tung, bạn chỉ cần hoán đổi vị trí hai dây hành trình hoặc kiểm tra lại đúng cực chung là mạch chạy chuẩn. Với hệ thống đã đi âm tường, việc đánh dấu đầu dây ngay từ đầu tiết kiệm rất nhiều thời gian dò tìm về sau.

Ngoài ra, khi lắp cho cầu thang, nên phối hợp công tắc 2 chiều với đèn có ánh sáng đủ dịu để không chói mắt khi di chuyển ban đêm, và cân nhắc thêm đèn cảm biến ở khu vực này để tăng an toàn. Việc kết hợp giải pháp điều khiển từ hai nơi với loại đèn phù hợp sẽ mang lại trải nghiệm tiện nghi và an toàn tối đa cho gia đình, đặc biệt là với nhà có người lớn tuổi và trẻ nhỏ thường xuyên lên xuống cầu thang.
