Cách Đấu Công Tắc 4 Chiều Trung Gian Cho Đèn Cầu Thang Dài

Cách đấu công tắc 4 chiều trung gian cho đèn cầu thang dài là kỹ thuật cần thiết khi bạn muốn bật/tắt một bộ đèn từ ba vị trí trở lên — điều rất hữu ích cho cầu thang nhiều tầng, hành lang dài. Nhiều người quen với công tắc 2 chiều (đảo chiều) bật/tắt từ hai đầu, nhưng khi cần điều khiển từ ba, bốn điểm thì phải dùng thêm công tắc 4 chiều (trung gian) — và đây là chỗ nhiều thợ mới lúng túng, đấu sai khiến đèn không tắt được từ mọi điểm. Dưới góc nhìn của Hoàng Phát Lighting, bài viết hướng dẫn nguyên lý và cách đấu công tắc 4 chiều trung gian đúng chuẩn, an toàn cho đèn cầu thang.

???? [VỊ TRÍ HÌNH 1] — Cầu thang ba tầng với đèn bật tắt được từ ba công tắc: hai đầu đảo chiều, giữa trung gian. ALT: cach dau cong tac 4 chieu trung gian den cau thang

Cách đấu công tắc 4 chiều trung gian đèn cầu thang

Vì sao cầu thang dài cần công tắc nhiều chiều?

Cầu thang nối nhiều tầng, hành lang dài là nơi người đi qua ở nhiều điểm khác nhau. Nếu chỉ có một công tắc ở một đầu, người ở đầu kia phải đi trong tối hoặc quay lại tắt đèn — bất tiện và mất an toàn. Giải pháp là điều khiển cùng một bộ đèn từ nhiều vị trí: bật ở tầng dưới khi bắt đầu lên, tắt ở tầng trên khi tới nơi, và ngược lại.

Với hai điểm điều khiển, dùng hai công tắc đảo chiều (công tắc 2 chiều) là đủ. Nhưng cầu thang ba tầng, bốn tầng cần điều khiển từ ba, bốn điểm thì phải bổ sung công tắc trung gian (công tắc 4 chiều) ở các điểm giữa. Đây là giải pháp kinh điển, an toàn và tiện lợi cho đèn âm trần hay đèn cầu thang. Ngày nay có thể thay bằng cảm biến hoặc điều khiển thông minh, nhưng công tắc nhiều chiều vẫn là giải pháp bền, rẻ và tin cậy, không phụ thuộc pin hay sóng.

Phân biệt công tắc 1 chiều, 2 chiều và 4 chiều

• Công tắc 1 chiều (đơn): bật/tắt đèn từ một vị trí, loại thông thường nhất.
• Công tắc 2 chiều (đảo chiều): có 3 cực, dùng cặp đôi để bật/tắt một đèn từ hai vị trí — như hai đầu cầu thang.
• Công tắc 4 chiều (trung gian): có 4 cực, đặt giữa hai công tắc đảo chiều để thêm điểm điều khiển thứ ba, thứ tư...

Nguyên lý mạch điều khiển nhiều điểm

Hiểu nguyên lý giúp đấu đúng và tự khắc phục khi lỗi. Mạch điều khiển nhiều điểm dựa trên việc thay đổi đường đi của dòng điện qua các công tắc.

Hai công tắc đảo chiều ở hai đầu nối với nhau qua hai dây gọi là "dây hành trình" (traveler). Mỗi lần gạt một công tắc, nó đổi đường nối giữa hai dây hành trình này, làm mạch đóng hoặc ngắt. Công tắc trung gian (4 chiều) đặt xen giữa cặp dây hành trình: khi gạt, nó tráo đổi hai dây hành trình cho nhau, nhờ đó cũng đổi được trạng thái mạch. Thêm bao nhiêu công tắc trung gian thì thêm bấy nhiêu điểm điều khiển.

Quy tắc số lượng công tắc

Quy tắc chung: để điều khiển đèn từ N điểm, cần 2 công tắc đảo chiều (ở hai đầu) và (N−2) công tắc trung gian (ở giữa). Ví dụ điều khiển từ 3 điểm: 2 đảo chiều + 1 trung gian; từ 4 điểm: 2 đảo chiều + 2 trung gian. Tất cả công tắc trung gian đều nằm giữa, đấu nối tiếp trên cặp dây hành trình. Ghi nhớ quy tắc đơn giản này giúp bạn tính đúng số lượng và loại công tắc cần mua ngay từ đầu, tránh mua thiếu hoặc mua nhầm loại. Dù cầu thang có bao nhiêu tầng đi nữa, chỉ cần hai đầu luôn là công tắc đảo chiều, còn tất cả điểm ở giữa đều là công tắc trung gian — đây là điểm mấu chốt mà nhiều người hay nhầm khi mua và lắp đặt.

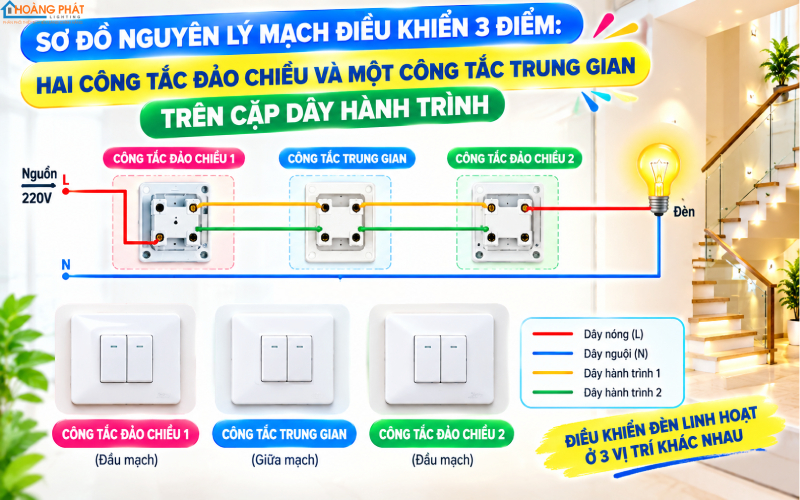

???? [VỊ TRÍ HÌNH 2] — Sơ đồ nguyên lý mạch điều khiển 3 điểm: hai công tắc đảo chiều và một công tắc trung gian trên cặp dây hành trình. ALT: so do mach dieu khien 3 diem cong tac trung gian

Sơ đồ mạch điều khiển 3 điểm: hai công tắc đảo chiều và một công tắc trung gian

Hướng dẫn đấu công tắc 4 chiều trung gian từng bước

Dưới đây là quy trình đấu cho trường hợp phổ biến: điều khiển đèn cầu thang từ 3 điểm (2 đảo chiều + 1 trung gian). Nguyên tắc mở rộng cho nhiều điểm hơn tương tự.

1. Ngắt điện aptomat nhánh và xác nhận bằng bút thử điện trước khi thao tác.
2. Đấu dây nóng vào công tắc đảo chiều thứ nhất: dây nóng (L) vào cực chung (COM) của công tắc đảo chiều đầu tiên.
3. Đấu cặp dây hành trình: hai cực còn lại của công tắc đảo chiều thứ nhất nối tới hai cực đầu vào của công tắc trung gian.
4. Đấu công tắc trung gian: hai cực đầu ra của công tắc trung gian nối tới hai cực của công tắc đảo chiều thứ hai. Đấu đúng cặp vào–ra của trung gian là bước dễ sai nhất.
5. Đấu ra đèn: cực chung (COM) của công tắc đảo chiều thứ hai nối ra đèn; đầu còn lại của đèn nối dây trung tính (N).
6. Kiểm tra: cấp điện, thử bật/tắt từ cả ba công tắc; đèn phải bật/tắt được độc lập từ mọi điểm. Nếu có điểm không tắt được, kiểm tra lại đấu cực trung gian.

Hệ đèn cầu thang nên đi qua aptomat MCB nhánh riêng, dùng công tắc, ổ cắm chất lượng tốt để tiếp điểm bền, không phát nhiệt sau thời gian dùng nhiều.

Các lỗi thường gặp khi đấu công tắc nhiều chiều

Đấu mạch nhiều chiều dễ sai ở một vài điểm. Nhận biết các lỗi phổ biến giúp khắc phục nhanh.

Đấu sai cực vào–ra của công tắc trung gian

Đây là lỗi phổ biến nhất. Công tắc trung gian có hai cặp cực (vào và ra); đấu nhầm chéo hoặc lẫn cặp khiến mạch không đảo đúng, đèn không tắt được từ một số vị trí. Cần đối chiếu sơ đồ nhà sản xuất in trên công tắc, đấu đúng cặp vào và cặp ra.

Nhầm cực chung (COM) của công tắc đảo chiều

Công tắc đảo chiều có một cực chung và hai cực hành trình. Đấu nhầm cực chung (đưa dây nóng hoặc dây ra đèn vào cực hành trình thay vì cực chung) làm mạch sai. Xác định đúng cực chung theo ký hiệu trên công tắc.

Dùng nhầm loại công tắc

Dùng công tắc 1 chiều hoặc 2 chiều ở vị trí cần công tắc trung gian (4 chiều) thì mạch không hoạt động. Cần mua đúng loại công tắc trung gian cho các điểm giữa. Khi mua nên nói rõ nhu cầu điều khiển mấy điểm để được tư vấn đúng loại và số lượng.

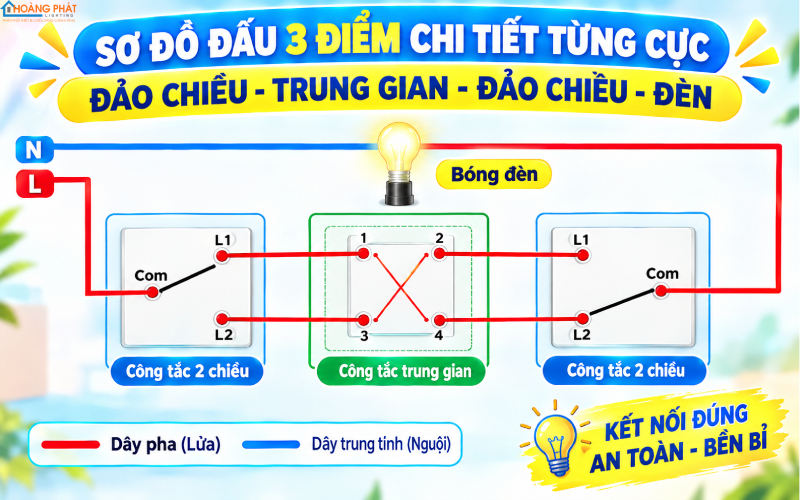

???? [VỊ TRÍ HÌNH 3] — Sơ đồ đấu 3 điểm chi tiết từng cực: đảo chiều - trung gian - đảo chiều - đèn. ALT: so do dau cong tac 4 chieu tung cuc den cau thang

Sơ đồ đấu 3 điểm từng cực: đảo chiều - trung gian - đảo chiều - đèn

Ứng dụng và mở rộng cho các không gian khác

Mạch điều khiển nhiều điểm không chỉ dùng cho cầu thang mà còn hữu ích cho nhiều không gian khác trong nhà và công trình. Hiểu cách áp dụng giúp bạn bố trí điều khiển đèn tiện lợi nhất.

Hành lang dài, phòng lớn nhiều lối ra vào

Hành lang dài, phòng khách rộng, phòng họp có nhiều cửa ra vào rất cần điều khiển đèn từ nhiều điểm để ai đi lối nào cũng bật/tắt được. Dùng công tắc trung gian ở các cửa giữa. Kết hợp với đèn ốp trần hoặc đèn panel LED cho hành lang, phòng lớn giúp việc đi lại thuận tiện, không phải quay lại tắt đèn.

Phòng ngủ điều khiển đèn từ cửa và đầu giường

Một ứng dụng rất tiện là bật đèn phòng ngủ ở cửa khi vào, tắt ở đầu giường khi nằm — chỉ cần hai công tắc đảo chiều. Nếu phòng lớn có thêm điểm điều khiển thì bổ sung công tắc trung gian. Đây là tiện nghi nhỏ nhưng nâng cao chất lượng sống rõ rệt, đặc biệt với người lớn tuổi không phải dậy đi tắt đèn. Nhiều gia đình sau khi lắp đều nhận xét đây là một trong những cải tiến điện nhà đáng giá nhất vì dùng tới hằng ngày mà chi phí chỉ bằng một, hai chiếc công tắc thông thường.

Nhà xưởng, kho, khu vực rộng nhiều lối

Nhà xưởng, kho lớn có nhiều lối đi cũng áp dụng mạch nhiều điểm để bật/tắt đèn khu vực từ các cửa. Với hệ đèn công suất lớn nên phối hợp với thiết bị đóng cắt và tủ điện phân nhánh rõ ràng; hoặc cân nhắc kết hợp cảm biến cho khu ít người qua lại. Mạch nhiều chiều truyền thống vẫn hữu dụng cho các điểm thao tác chính, bền và tin cậy trong môi trường công nghiệp.

Câu hỏi thường gặp về đấu công tắc nhiều chiều

Điều khiển đèn từ 3 điểm cần mấy công tắc và loại gì?

Cần 3 công tắc: 2 công tắc đảo chiều (2 chiều) ở hai đầu và 1 công tắc trung gian (4 chiều) ở giữa. Nếu điều khiển từ 4 điểm thì thêm 1 công tắc trung gian nữa (2 đảo chiều + 2 trung gian). Số công tắc trung gian = số điểm − 2. Khi ra cửa hàng mua, hãy nói rõ "cần điều khiển đèn từ 3 (hoặc 4) điểm" để được tư vấn đúng loại và số lượng, vì tên gọi công tắc 2 chiều, 4 chiều đôi khi mỗi nơi gọi một khác, dễ mua nhầm nếu chỉ nói tên loại.

Đèn cầu thang không tắt được từ một công tắc là lỗi gì?

Thường do đấu sai cực ở công tắc trung gian hoặc nhầm cực chung công tắc đảo chiều. Ngắt điện, kiểm tra lại sơ đồ đấu từng cực, đặc biệt cặp vào–ra của công tắc trung gian. Đấu lại đúng thì đèn sẽ bật/tắt được từ mọi điểm. Mẹo kiểm tra: gạt thử từng công tắc một và quan sát — nếu chỉ một công tắc không tác dụng thì lỗi nằm ở chính công tắc đó hoặc đấu nối của nó, giúp khoanh vùng nhanh mà không phải tháo toàn bộ mạch.

Có thể thay công tắc nhiều chiều bằng giải pháp hiện đại nào?

Có. Có thể dùng công tắc thông minh (wifi/RF) điều khiển từ nhiều điểm và điện thoại, hoặc cảm biến hiện diện/chuyển động tự bật/tắt đèn cầu thang khi có người. Các giải pháp này tiện lợi hơn nhưng chi phí cao hơn và phụ thuộc thiết bị điện tử. Công tắc nhiều chiều truyền thống vẫn bền, rẻ, tin cậy, không phụ thuộc sóng hay pin.

Đèn cầu thang công suất nhỏ nên dây điện dân dụng 1–1,5mm² thường là đủ cho nhánh đèn. Tuy nhiên cần đủ số lõi dây cho mạch nhiều chiều (dây nóng, cặp dây hành trình, dây ra đèn, trung tính). Dùng dây chất lượng, đủ lõi và đấu gọn trong đế âm giúp mạch chạy ổn định, an toàn lâu dài. Nên chừa sẵn đủ dây khi đi ống ngầm để không phải đục lại tường khi cần thêm điểm điều khiển về sau.

Đèn cầu thang nên chọn loại nào để bền và đẹp?

Cầu thang nên dùng đèn dịu mắt, không chói khi nhìn từ dưới lên, đủ sáng để đi lại an toàn. Có thể dùng đèn ốp trần, đèn âm bậc, hoặc đèn rọi ray hắt tường tạo điểm nhấn. Ưu tiên nhiệt màu ấm 3000K cho ấm cúng, kết hợp điều khiển nhiều điểm để tiện bật/tắt. Với cầu thang là nơi đi lại nhiều, độ bền và an toàn (không chói, đủ sáng bậc) quan trọng hơn cầu kỳ trang trí.

Có nên kết hợp công tắc nhiều chiều với cảm biến không?

Có thể và khá hay: dùng công tắc nhiều chiều làm điều khiển chính, kết hợp cảm biến để đèn tự bật khi có người vào ban đêm. Như vậy vừa chủ động bật/tắt từ nhiều điểm, vừa tự động hóa cho tiện. Tuy nhiên cần chọn thiết bị tương thích và đấu nối đúng để hai cơ chế không xung đột. Với nhà có người lớn tuổi, trẻ nhỏ, giải pháp kết hợp này giúp cầu thang luôn sáng an toàn mà không phải mò công tắc.

Khuyến nghị của Hoàng Phát Lighting

Đấu công tắc 4 chiều trung gian cho đèn cầu thang dài không khó nếu nắm đúng nguyên lý và sơ đồ. Hoàng Phát Lighting khuyến nghị: xác định số điểm điều khiển để mua đúng số công tắc đảo chiều và trung gian; đấu đúng cực chung và cặp vào–ra; luôn ngắt điện khi thao tác và dùng công tắc, dây chất lượng. Nếu không tự tin, nên nhờ thợ điện để mạch chạy chuẩn ngay từ đầu.

Chúng tôi sẵn sàng tư vấn chọn công tắc đảo chiều, công tắc trung gian và giải pháp điều khiển đèn cầu thang, hành lang tiện lợi, an toàn cho ngôi nhà bạn. Đấu đúng kỹ thuật ngay từ đầu giúp bạn bật/tắt đèn thuận tiện từ mọi tầng, vừa an toàn khi đi lại vừa tiết kiệm điện, nâng cao tiện nghi sống mỗi ngày.
