Cách Đấu Nối Ổ Cắm Có Dây Tiếp Đất An Toàn Cho Gia Đình

Đấu nối ổ cắm có dây tiếp đất đúng chuẩn là một trong những yếu tố an toàn điện quan trọng nhất nhưng lại thường bị làm sai hoặc bỏ qua trong nhiều gia đình Việt. Chân tiếp đất (dây nối đất, ký hiệu PE) trên ổ cắm ba chân không phải để "cho đẹp" mà có vai trò sống còn: dẫn dòng điện rò xuống đất, giúp thiết bị bảo vệ ngắt kịp thời và bảo vệ người dùng khỏi điện giật khi thiết bị bị rò điện ra vỏ. Một ổ cắm đấu thiếu dây tiếp đất hoặc đấu sai chân tiềm ẩn nguy cơ giật điện chết người. Dưới góc nhìn của Hoàng Phát Lighting, bài viết hướng dẫn phân biệt dây pha – trung tính – tiếp đất, cách đấu nối ổ cắm ba chân đúng chuẩn, cách kiểm tra và những lỗi nguy hiểm cần tránh để hệ điện gia đình thực sự an toàn.

Vì Sao Dây Tiếp Đất Trên Ổ Cắm Là Bắt Buộc

Nhiều thiết bị điện gia dụng có vỏ kim loại: máy giặt, tủ lạnh, bình nóng lạnh, lò vi sóng, máy tính. Khi lớp cách điện bên trong xuống cấp, hỏng, dòng điện có thể rò ra vỏ kim loại. Nếu người chạm vào vỏ thiết bị lúc đó, dòng điện sẽ đi qua cơ thể xuống đất — đây chính là hiện tượng điện giật nguy hiểm.

Dây tiếp đất (PE) giải quyết vấn đề này: nó tạo một đường dẫn có điện trở rất thấp nối vỏ thiết bị xuống hệ tiếp đất. Khi có rò điện, dòng rò sẽ chạy theo dây tiếp đất thay vì qua người, đồng thời tạo dòng đủ lớn để aptomat chống giật (RCBO/RCCB) phát hiện và ngắt mạch tức thì. Đây là lý do chân tiếp đất là bắt buộc với các thiết bị vỏ kim loại và khu vực ẩm ướt.

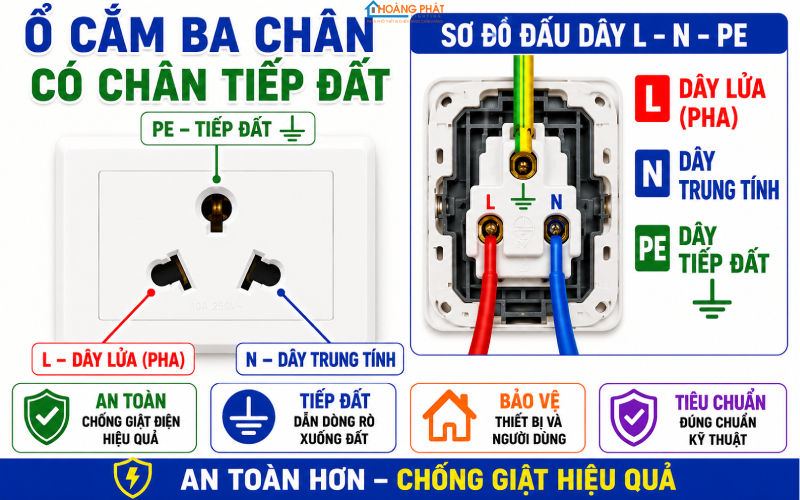

???? [VỊ TRÍ HÌNH 1] — Ổ cắm ba chân có chân tiếp đất và sơ đồ dây L-N-PE — ALT:

Đấu nối ổ cắm có dây tiếp đất an toàn

Chân Tiếp Đất Hoạt Động Cùng Aptomat Chống Giật

Dây tiếp đất phát huy tối đa hiệu quả khi đi cùng aptomat chống giật (RCBO/RCCB). Khi có dòng rò xuống đất, thiết bị chống giật nhận ra sự chênh lệch dòng giữa dây pha và trung tính rồi ngắt mạch trong tích tắc. Nếu chỉ có tiếp đất mà không có aptomat chống giật, mức bảo vệ sẽ giảm; ngược lại chỉ có chống giật mà thiếu tiếp đất cũng không tối ưu. Hai thứ này bổ trợ nhau.

Vì vậy, một hệ điện an toàn hiện đại cần cả ba: dây tiếp đất đấu đúng, aptomat chống giật phù hợp và hệ tiếp đất (cọc tiếp đất) đạt điện trở tiêu chuẩn. Thiếu một trong ba, khả năng bảo vệ đều giảm sút.

Khu Vực Nào Bắt Buộc Có Ổ Cắm Tiếp Đất

Các khu vực ẩm ướt và có thiết bị vỏ kim loại công suất lớn là nơi bắt buộc dùng ổ cắm tiếp đất: nhà tắm (bình nóng lạnh), nhà bếp (lò vi sóng, bếp), khu giặt (máy giặt), và vị trí đặt máy tính, tủ lạnh. Đây là những nơi nguy cơ rò điện và điện giật cao nhất, không nên tiết kiệm mà bỏ qua tiếp đất. Đặc biệt ở nhà tắm, sự kết hợp giữa nước và điện khiến chỉ một dòng rò nhỏ cũng có thể gây hậu quả nghiêm trọng, nên tiếp đất và aptomat chống giật ở khu vực này là điều kiện an toàn không thể thiếu.

Phân Biệt Dây Pha, Trung Tính Và Tiếp Đất

Trước khi đấu nối, phải phân biệt chính xác ba dây: dây pha (L, dây nóng), dây trung tính (N, dây nguội) và dây tiếp đất (PE). Đấu nhầm ba dây này là lỗi nguy hiểm hàng đầu. Bảng dưới đây tổng hợp ký hiệu và màu dây theo quy ước phổ biến.

Cách Xác Định Dây Bằng Bút Thử Điện, Đồng Hồ

Dùng bút thử điện: chạm vào dây có điện, đầu bút sáng là dây pha (L); dây không sáng là trung tính hoặc tiếp đất. Để phân biệt trung tính và tiếp đất cần dùng đồng hồ vạn năng đo điện áp và thông mạch: giữa pha và trung tính có điện áp ~220V, giữa pha và tiếp đất cũng ~220V, nhưng dây tiếp đất phải thông mạch với hệ tiếp đất/vỏ thiết bị. Nếu không chắc chắn, hãy nhờ thợ điện xác định.

Sơ Đồ Và Các Bước Đấu Nối Ổ Cắm Ba Chân

Ổ cắm ba chân có ba cực đấu dây tương ứng: L, N và chân tiếp đất (thường ký hiệu bằng biểu tượng nối đất). Việc đấu đúng cực là bắt buộc. Nguyên tắc an toàn số một: Ngắt aptomat nguồn và kiểm tra bằng bút thử chắc chắn hết điện trước khi thao tác.

• Bước 1: Ngắt aptomat cấp cho mạch ổ cắm, kiểm tra hết điện bằng bút thử.
• Bước 2: Xác định chính xác dây L, N, PE bằng bút thử/đồng hồ.
• Bước 3: Đấu dây pha vào cực L, dây trung tính vào cực N của ổ cắm.
• Bước 4: Đấu dây tiếp đất (xanh lá sọc vàng) vào chân tiếp đất — không bỏ trống.
• Bước 5: Siết chặt các cực, kiểm tra không hở lõi đồng, lắp ổ vào hộp âm tường chắc chắn.

Sau khi đấu xong, đóng aptomat và dùng thiết bị kiểm tra ổ cắm (socket tester) để xác nhận đấu đúng cực và chân tiếp đất hoạt động. Đây là bước kiểm chứng quan trọng, đừng bỏ qua. Nhiều sự cố đáng tiếc xảy ra chỉ vì người thi công tự tin đấu đúng mà không kiểm tra lại — trong khi chỉ một lần cắm socket tester đã có thể phát hiện ngay lỗi đảo cực hay chân tiếp đất không thông, tránh được rủi ro về sau.

Đấu Dây Tiếp Đất Cho Nhiều Ổ Cắm

Khi đi nhiều ổ cắm điện trên một tuyến, dây tiếp đất được nối liên tục tới tất cả các ổ và cuối cùng về thanh tiếp đất trong tủ điện, rồi ra cọc tiếp đất. Toàn bộ tuyến nên đi dây điện đủ tiết diện, dây tiếp đất thường bằng hoặc gần bằng tiết diện dây pha. Mối nối tiếp đất phải chắc chắn vì nếu đứt ngầm, cả tuyến sẽ mất tác dụng bảo vệ.

Kết Hợp Với Công Tắc Và Thiết Bị

Lưu ý: dây tiếp đất chỉ nối tới ổ cắm và vỏ thiết bị, không đi qua công tắc (công tắc chỉ đóng cắt dây pha). Việc phân biệt rõ chức năng từng dây giúp tránh đấu nhầm. Thiết bị vỏ kim loại như: bình nóng lạnh, máy giặt cần được cấp nguồn qua ổ cắm/đường dây có tiếp đất và bảo vệ bằng aptomat chống giật riêng.

Những Lỗi Đấu Nối Ổ Cắm Nguy Hiểm Cần Tránh

Đấu nối ổ cắm tiếp đất sai không chỉ làm mất tác dụng bảo vệ mà còn có thể gây nguy hiểm ngược. Dưới đây là những lỗi thường gặp và hậu quả.

• Bỏ trống chân tiếp đất (đấu như ổ hai chân): mất hoàn toàn khả năng chống giật.
• Đấu nhầm dây pha vào chân tiếp đất: cực kỳ nguy hiểm, làm vỏ thiết bị mang điện.
• Nối tắt chân tiếp đất với dây trung tính: sai kỹ thuật, tiềm ẩn giật khi mất trung tính.
• Dùng dây tiếp đất quá nhỏ hoặc mối nối lỏng: dẫn dòng rò kém, không bảo vệ hiệu quả.
• Không có hệ tiếp đất (cọc tiếp đất) thực sự: chân tiếp đất vô nghĩa nếu không nối đất.

Vì Sao Không Được Nối Tiếp Đất Vào Trung Tính

Một số thợ ẩu nối tắt chân tiếp đất vào dây trung tính để "có tiếp đất cho xong". Đây là cách làm sai và nguy hiểm: khi dây trung tính bị đứt hoặc mất, vỏ thiết bị nối vào đó có thể mang điện áp, gây giật. Dây tiếp đất phải là đường độc lập nối về hệ tiếp đất thật, không được thay thế bằng trung tính.

Kiểm Tra Và Bảo Trì Hệ Tiếp Đất

Đấu nối đúng mới là điều kiện cần; hệ tiếp đất phải thực sự hoạt động thì bảo vệ mới có hiệu lực. Việc kiểm tra định kỳ giúp phát hiện sớm khi hệ tiếp đất xuống cấp.

Dùng Thiết Bị Kiểm Tra Ổ Cắm

Thiết bị kiểm tra ổ cắm (socket tester) giá rẻ, dễ dùng: cắm vào ổ, đèn báo sẽ cho biết đấu đúng cực hay sai, chân tiếp đất có hoạt động không. Đây là công cụ nên có trong mỗi gia đình để tự kiểm tra các ổ cắm quan trọng. Với các thiết bị vỏ kim loại, có thể dùng bút thử chạm vỏ để phát hiện rò điện.

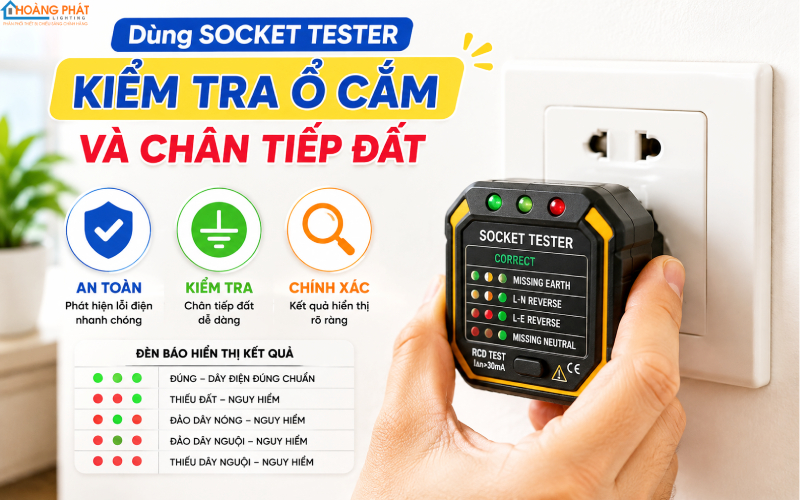

Kiểm tra ổ cắm tiếp đất bằng socket tester

Kiểm Tra Cọc Tiếp Đất Và Điện Trở Đất

Hệ tiếp đất gồm cọc tiếp đất đóng sâu xuống đất và dây nối về tủ điện. Theo thời gian, cọc có thể bị ăn mòn, mối nối lỏng, làm điện trở tiếp đất tăng cao và giảm hiệu quả bảo vệ. Nên nhờ thợ điện đo điện trở tiếp đất định kỳ (giá trị càng thấp càng tốt, theo tiêu chuẩn thường yêu cầu dưới một ngưỡng nhất định) và bảo dưỡng khi cần.

So Sánh Ổ Cắm Hai Chân Và Ba Chân

Trên thị trường có cả ổ cắm hai chân (chỉ L, N) và ổ cắm ba chân (thêm chân tiếp đất PE). Hiểu rõ sự khác biệt và ứng dụng đúng của mỗi loại giúp gia đình bố trí ổ cắm vừa an toàn vừa hợp lý về chi phí.

Khi Nào Ổ Hai Chân Còn Chấp Nhận Được

Ổ cắm hai chân có thể dùng cho các thiết bị vỏ nhựa cách điện kép, công suất nhỏ như: sạc điện thoại, đèn LED để bàn, quạt điện nhỏ. Tuy nhiên, xu hướng nhà ở hiện đại là trang bị ổ ba chân có tiếp đất cho hầu hết vị trí để an toàn tối đa và sẵn sàng cho thiết bị cần tiếp đất trong tương lai.

Nếu nhà đang dùng ổ hai chân cho khu vực ẩm hoặc thiết bị vỏ kim loại, nên nâng cấp sang ổ ba chân có tiếp đất càng sớm càng tốt — đây là một trong những nâng cấp an toàn điện đáng làm nhất.

Nâng Cấp Từ Ổ Hai Chân Lên Ba Chân

Việc nâng cấp đòi hỏi phải có sẵn dây tiếp đất tại vị trí ổ. Nếu tuyến dây cũ không có dây PE, cần kéo thêm dây tiếp đất về hệ tiếp đất — công việc này thường phải nhờ thợ điện và có thể phải đục tường nếu đi âm. Đây là lý do nên tính toán tiếp đất ngay từ khi thi công mới để tránh cải tạo tốn kém về sau.

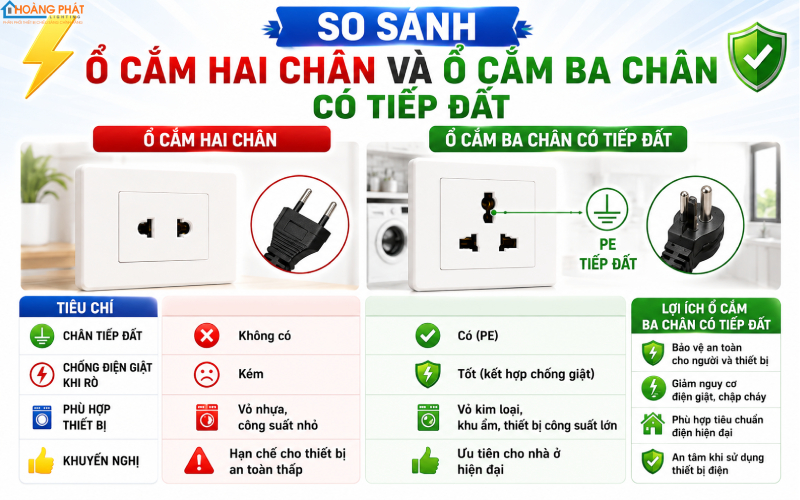

So sánh ổ cắm hai chân và ba chân

Lời Khuyên An Toàn Từ Hoàng Phát Lighting

An toàn điện không phải chỗ để tiết kiệm hay làm ẩu. Việc đấu nối ổ cắm tiếp đất tưởng đơn giản nhưng liên quan trực tiếp tới tính mạng, nên cần được làm đúng ngay từ đầu và kiểm tra kỹ.

Chọn Ổ Cắm Và Thiết Bị Chất Lượng

Nên chọn ổ cắm ba chân có tiếp xúc đồng dày, chịu tải phù hợp, và hệ bảo vệ gồm aptomat chống giật chính hãng cho các khu vực ẩm ướt. Toàn bộ bố trí gọn trong hệ thiết bị đóng cắt khoa học. Với thiết bị công suất lớn như: hệ chiếu sáng và bình nóng lạnh, tuân thủ tiếp đất giúp an tâm sử dụng.

Khi Nào Nhất Định Phải Gọi Thợ Điện

Nếu bạn không chắc chắn về việc phân biệt dây, không có dụng cụ đo, hoặc nhà chưa có hệ tiếp đất, hãy nhờ thợ điện có chuyên môn thi công. Việc tự đấu ổ cắm tiếp đất khi không đủ kiến thức tiềm ẩn nguy cơ đấu nhầm gây giật điện chết người. An toàn của gia đình quan trọng hơn khoản tiết kiệm nhỏ.

Câu Hỏi Thường Gặp

Nhà không có tiếp đất, cắm ổ ba chân có an toàn không? Không thực sự an toàn. Chân tiếp đất chỉ có tác dụng khi nối về hệ tiếp đất thật. Nếu nhà chưa có, nên làm hệ tiếp đất và kết hợp aptomat chống giật.

Máy giặt, bình nóng lạnh nhất thiết phải tiếp đất? Rất nên. Đây là thiết bị vỏ kim loại ở khu vực ẩm, nguy cơ rò điện giật cao. Tiếp đất kết hợp aptomat chống giật là bảo vệ tối thiểu, và nên coi đây là yêu cầu bắt buộc chứ không phải tùy chọn.

Có tự kiểm tra ổ cắm được không? Có, bằng socket tester giá rẻ để biết đấu đúng cực và chân tiếp đất hoạt động. Nhưng việc đấu nối, sửa chữa nên để người có chuyên môn thực hiện an toàn. Việc kiểm tra chỉ mất vài giây nhưng mang lại sự an tâm lớn, đặc biệt với gia đình có trẻ nhỏ và người lớn tuổi — những đối tượng dễ tổn thương nhất khi xảy ra sự cố điện giật.

Tóm lại, một ổ cắm được đấu nối tiếp đất đúng chuẩn, kết hợp aptomat chống giật và hệ tiếp đất đạt yêu cầu, chính là lớp bảo vệ âm thầm nhưng quan trọng bậc nhất cho sự an toàn của mọi thành viên trong gia đình mỗi ngày.
