Cách Lắp Đặt Và Đấu Nối Aptomat Đúng Chuẩn An Toàn Cho Gia Đình

Lắp đặt đấu nối aptomat đúng chuẩn là công việc tưởng đơn giản nhưng ẩn chứa nhiều nguyên tắc kỹ thuật mà nếu làm sai có thể dẫn tới chập cháy, hỏng thiết bị hoặc mất an toàn cho cả gia đình. Aptomat là thiết bị đóng cắt và bảo vệ quan trọng nhất trong hệ thống điện gia đình, đứng gác giữa nguồn điện và toàn bộ thiết bị trong nhà. Đấu nối aptomat sai cách chẳng khác nào lắp một chiếc phanh hỏng cho ô tô. Trong bài viết này, Hoàng Phát Lighting sẽ hướng dẫn bạn hiểu đúng nguyên tắc lắp đặt aptomat, dù bạn tự làm hay giám sát thợ.

Aptomat là gì và vai trò trong hệ thống điện

Aptomat, hay cầu dao tự động, là thiết bị tự động ngắt mạch điện khi phát hiện dòng điện vượt ngưỡng an toàn do quá tải hoặc ngắn mạch. Khác với cầu chì chỉ dùng một lần rồi phải thay, aptomat có thể đóng lại sau khi khắc phục sự cố, nên tiện lợi và phổ biến trong mọi hệ thống điện hiện đại từ gia đình tới công trình lớn.

Trong tủ điện gia đình, aptomat có hai vai trò: bảo vệ đường dây và thiết bị khỏi hư hại khi có sự cố, và cho phép đóng cắt điện an toàn khi cần sửa chữa. Việc chọn và lắp đúng aptomat MCB cho từng nhánh quyết định trực tiếp mức độ an toàn của cả ngôi nhà. Với các nhánh cần bảo vệ chống giật, người ta dùng loại tích hợp thêm chức năng chống dòng rò.

Hiểu rõ vai trò này giúp bạn nhận ra vì sao không thể lắp aptomat qua loa. Nó là tuyến phòng thủ tự động, âm thầm bảo vệ tính mạng và tài sản, và chỉ phát huy tác dụng khi được chọn đúng thông số và đấu nối đúng kỹ thuật ngay từ đầu. Một sai sót nhỏ ở khâu này có thể vô hiệu hóa toàn bộ lớp bảo vệ mà bạn tưởng rằng đang có.

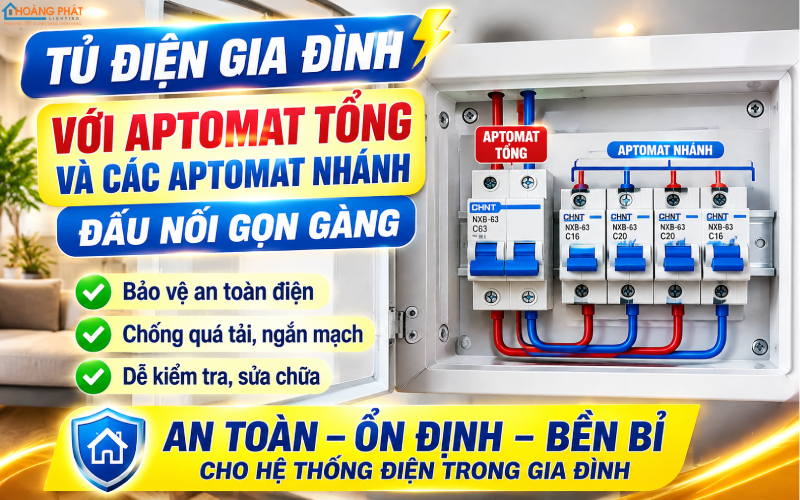

Lắp đặt đấu nối aptomat trong tủ điện

Phân loại aptomat thường dùng

Trước khi lắp đặt, cần biết mình đang dùng loại aptomat nào để đấu nối và bố trí đúng. Mỗi loại có chức năng và vị trí sử dụng riêng trong hệ thống điện gia đình.

Với gia đình, aptomat MCB dùng cho các nhánh đèn, ổ cắm thông thường, còn aptomat MCCB thường làm aptomat tổng cho nhà có công suất lớn. Các khu vực ẩm ướt hoặc dùng thiết bị công suất cao như: bếp, máy nước nóng bắt buộc nên có loại chống giật. Chọn đúng loại cho đúng vị trí là bước đầu tiên của việc lắp đặt chuẩn.

Chọn dòng định mức aptomat phù hợp tải

Chọn dòng định mức là bước tính toán quan trọng nhất. Aptomat có dòng định mức quá nhỏ sẽ nhảy liên tục gây phiền toái, còn quá lớn thì mất tác dụng bảo vệ vì dây đã nóng chảy mà aptomat vẫn chưa ngắt. Nguyên tắc là dòng định mức aptomat phải lớn hơn dòng làm việc của tải nhưng nhỏ hơn khả năng chịu dòng của dây dẫn.

Cách tính đơn giản như sau: lấy tổng công suất các thiết bị trên nhánh chia cho điện áp để ra dòng làm việc, rồi chọn aptomat có dòng định mức cao hơn khoảng một phần tư để dự phòng. Đồng thời, tiết diện dây điện của nhánh đó phải đủ lớn để chịu được dòng định mức của aptomat. Aptomat và dây dẫn phải phối hợp với nhau, chọn lệch một trong hai đều làm mất an toàn.

Phối hợp aptomat tổng và nhánh

Trong tủ điện, aptomat tổng có dòng định mức lớn hơn tổng các nhánh, và mỗi nhánh có aptomat riêng dòng nhỏ hơn phù hợp tải nhánh đó. Cách bố trí phân cấp này đảm bảo khi một nhánh gặp sự cố thì chỉ aptomat nhánh đó nhảy, không làm mất điện toàn nhà. Đây gọi là tính chọn lọc, một nguyên tắc quan trọng khi thiết kế tủ điện an toàn và tiện dụng.

Nguyên tắc đấu nối aptomat đúng chuẩn

Đấu nối là khâu dễ sai nhất với người không chuyên. Có một số nguyên tắc cần tuân thủ để đảm bảo aptomat hoạt động đúng và an toàn.

1. Ngắt toàn bộ nguồn điện trước khi thao tác, kiểm tra bằng bút thử điện để chắc chắn.
2. Đấu nguồn vào ở cực phía trên, tải ra ở cực phía dưới theo ký hiệu trên thân aptomat.
3. Phân biệt và đấu đúng dây nóng, dây nguội, không đảo lộn gây nguy hiểm.
4. Làm đầu cốt gọn gàng, siết chặt vít cực để tránh tiếp xúc kém gây phát nhiệt.
5. Đảm bảo dây không bị hở, không chạm vào nhau hay vào vỏ tủ kim loại.

Trong các nguyên tắc trên, việc đấu đúng chiều nguồn vào tải ra và siết chặt đầu cốt là hai lỗi phổ biến nhất. Đầu cốt lỏng là nguyên nhân hàng đầu gây phát nhiệt, chảy nhựa và cháy tại điểm nối, dù aptomat và dây đều tốt. Vì vậy, sau khi đấu xong nên kiểm tra lại độ chặt của tất cả các vít cực một cách cẩn thận trước khi đóng điện thử.

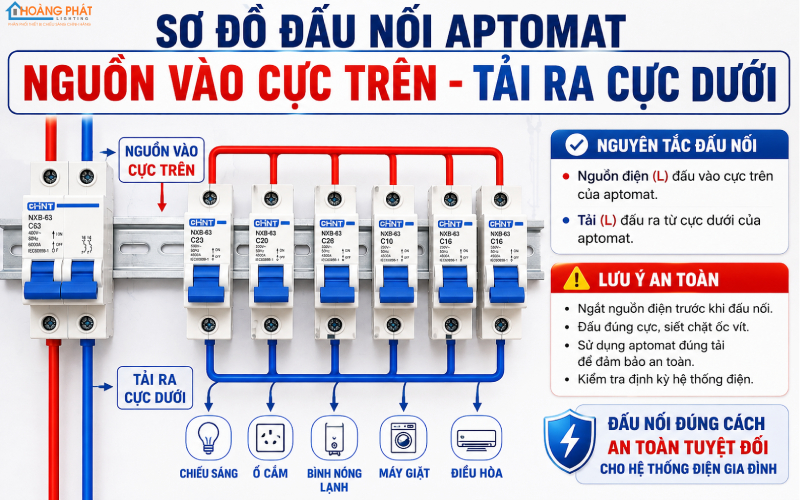

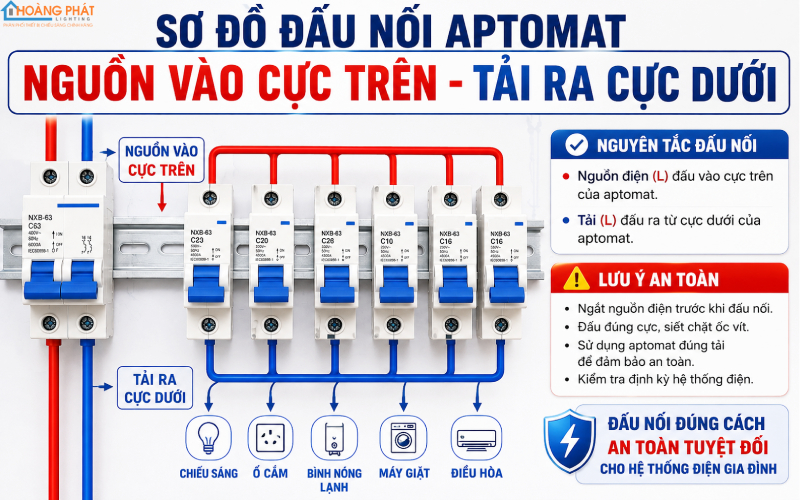

Sơ đồ đấu nối aptomat đúng chuẩn

Thứ tự lắp đặt trong tủ điện

Một tủ điện chuẩn không chỉ đúng về đấu nối mà còn phải bố trí khoa học để dễ vận hành và bảo trì. Thứ tự và cách sắp xếp aptomat trong tủ tuân theo logic từ tổng tới nhánh.

Aptomat tổng đặt ở vị trí dễ thao tác nhất, thường phía trên hoặc bên trái, nhận nguồn từ đồng hồ điện vào. Từ aptomat tổng, điện được phân tới các aptomat nhánh cho từng khu vực: nhánh chiếu sáng, nhánh ổ cắm, nhánh bếp, nhánh điều hòa. Việc lắp trong tủ điện có nắp che và dán nhãn rõ ràng từng nhánh giúp việc đóng cắt, sửa chữa sau này nhanh chóng và an toàn. Các thiết bị đóng cắt nên cùng một hãng để đảm bảo tương thích cơ khí trên thanh cài.

Cách bố trí gọn gàng, có nhãn không chỉ đẹp mắt mà còn cực kỳ hữu ích khi xử lý sự cố khẩn cấp. Trong tình huống cần ngắt nhanh một khu vực, một tủ điện được đánh dấu rõ ràng giúp bạn thao tác đúng trong vài giây, thay vì loay hoay dò tìm giữa hàng loạt aptomat giống nhau.

Những sai lầm nguy hiểm khi lắp aptomat

Từ thực tế khắc phục sự cố, chúng tôi tổng hợp những lỗi lắp aptomat thường gặp mà hậu quả có thể rất nghiêm trọng. Nhận biết để tránh là cách bảo vệ chính ngôi nhà của bạn.

• Chọn aptomat dòng quá lớn so với dây, dây cháy trước khi aptomat kịp ngắt.
• Đấu ngược nguồn vào tải ra, khiến aptomat không bảo vệ đúng cách.
• Siết đầu cốt lỏng gây phát nhiệt, chảy nhựa và cháy tại điểm nối.
• Bỏ qua aptomat chống giật cho khu vực ẩm ướt, nguy hiểm tính mạng.
• Dùng aptomat kém chất lượng, trôi nổi, không đảm bảo ngắt khi cần.

Điểm chung của các lỗi này là chúng thường không gây hậu quả ngay mà tích tụ theo thời gian, tới khi xảy ra sự cố thì đã muộn. Đó là lý do việc lắp đặt đúng chuẩn ngay từ đầu và dùng thiết bị chính hãng quan trọng đến vậy, vì đây là hệ thống bảo vệ mà bạn đặt cược sự an toàn của cả gia đình vào.

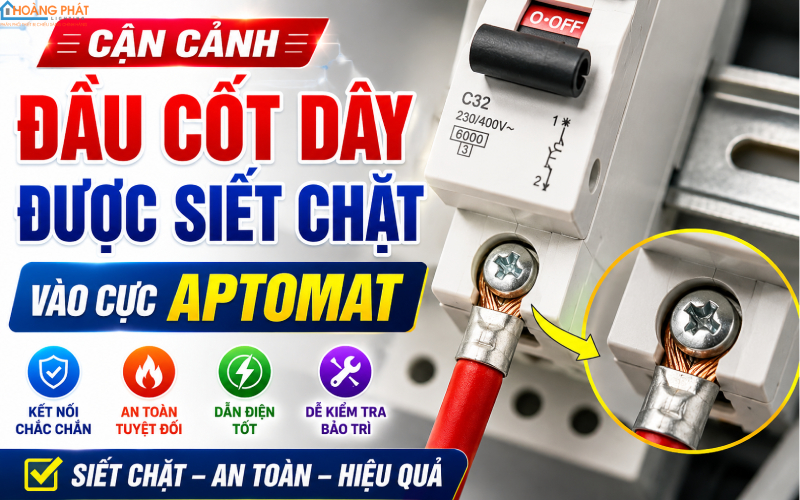

Siết chặt đầu nối dây aptomat an toàn

Khi nào nên tự làm và khi nào cần thợ

Không phải công việc điện nào cũng nên tự làm. Việc đánh giá đúng khả năng của mình là một phần của an toàn điện. Có những thao tác đơn giản người dùng cẩn thận có thể tự làm, nhưng cũng có những phần nên giao cho thợ có chuyên môn.

Việc thay một aptomat nhánh giống hệt cái cũ, nếu bạn hiểu rõ và ngắt điện cẩn thận, là khả thi. Nhưng thiết kế tủ điện mới, tính toán phân nhánh, đấu nối aptomat tổng hay xử lý hệ thống có dấu hiệu bất thường thì nên giao cho thợ điện có kinh nghiệm. Chi phí thuê thợ nhỏ hơn nhiều so với rủi ro của một hệ thống điện đấu sai. Hãy nhớ, với điện, làm đúng quan trọng hơn làm nhanh hay tiết kiệm.

Câu hỏi thường gặp về lắp đặt aptomat

Những thắc mắc phổ biến của khách hàng khi lắp đặt và sử dụng aptomat trong gia đình, giải đáp ngắn gọn từ góc nhìn kỹ thuật.

Aptomat cứ nhảy sau khi thay có sao không

Đó là dấu hiệu nhánh đang quá tải hoặc có sự cố ngắn mạch, rò điện, chứ không phải aptomat lỗi. Đừng thay aptomat lớn hơn, hãy kiểm tra tải và đường dây để tìm nguyên nhân gốc, hoặc gọi thợ kiểm tra.

Có cần aptomat chống giật cho cả nhà không

Nên có ít nhất cho các nhánh nguy hiểm như: bếp, bình nóng lạnh, ổ cắm ngoài trời và khu vực ẩm. Nhiều gia đình lắp một aptomat chống giật tổng kết hợp các MCB nhánh để cân bằng giữa an toàn và chi phí.

Đấu nhầm chiều nguồn vào tải ra có nguy hiểm không

Một số aptomat vẫn hoạt động nhưng không được khuyến cáo, vì có thể ảnh hưởng tới khả năng bảo vệ và độ bền. Hãy luôn đấu theo đúng ký hiệu trên thân aptomat, nguồn vào cực trên và tải ra cực dưới.

Bao lâu nên kiểm tra tủ điện một lần

Nên kiểm tra định kỳ khoảng mỗi năm một lần, quan sát dấu hiệu ố vàng, mùi khét, đầu cốt lỏng và thử nút test của aptomat chống giật. Việc bảo trì định kỳ giúp phát hiện sớm nguy cơ trước khi thành sự cố.

Đúc kết: đấu nối đúng chuẩn là nền tảng an toàn điện

Aptomat là trái tim của hệ thống bảo vệ điện trong nhà, và giá trị của nó chỉ được phát huy khi được chọn đúng thông số, đấu nối đúng kỹ thuật và bố trí khoa học. Một chiếc aptomat tốt lắp sai cách còn nguy hiểm hơn không lắp, vì tạo ra cảm giác an toàn giả tạo trong khi thực chất không bảo vệ được gì.

Hãy ghi nhớ những nguyên tắc cốt lõi: chọn dòng định mức phù hợp tải và dây, đấu đúng chiều và đúng dây nóng nguội, siết chặt đầu cốt, bố trí phân cấp tổng và nhánh, và luôn ngắt điện khi thao tác. Với những phần vượt quá khả năng, đừng ngần ngại giao cho thợ chuyên nghiệp, vì an toàn điện không phải chỗ để tiết kiệm hay mạo hiểm.

Hoàng Phát Lighting cung cấp các dòng aptomat và thiết bị đóng cắt chính hãng cùng tư vấn kỹ thuật tận tâm, giúp bạn xây dựng một hệ thống điện an toàn, bền vững. Đầu tư đúng vào thiết bị bảo vệ và lắp đặt chuẩn ngay từ đầu là cách bảo vệ tài sản và những người thân yêu trong ngôi nhà của bạn.

Chọn aptomat chính hãng và phụ kiện đồng bộ

Chất lượng của aptomat quyết định trực tiếp khả năng bảo vệ, nên đây là món tuyệt đối không nên ham rẻ mua hàng trôi nổi. Aptomat kém chất lượng có thể không ngắt khi cần, hoặc ngắt sai lúc, khiến toàn bộ tính toán lắp đặt chuẩn của bạn trở nên vô nghĩa. Một thiết bị bảo vệ chỉ đáng tin khi nó thực sự hoạt động đúng vào thời khắc sự cố xảy ra.

Ngoài ra, nên chọn các thiết bị trong tủ điện cùng một hệ để đảm bảo tương thích cơ khí trên thanh cài và đồng nhất về chất lượng. Sự đồng bộ này không chỉ giúp tủ điện gọn gàng, thẩm mỹ mà còn thuận tiện cho việc bảo trì, thay thế về sau. Đầu tư một lần cho thiết bị chính hãng đồng bộ là cách tiết kiệm và an tâm nhất về lâu dài.

Một lưu ý khi mua là kiểm tra các thông số in trên thân aptomat như: dòng định mức và khả năng cắt ngắn mạch, đối chiếu với nhu cầu thực tế của nhánh. Hàng chính hãng luôn ghi rõ ràng, đầy đủ và nhất quán các thông số này, trong khi hàng giả, hàng nhái thường mờ nhòe, thiếu thông tin hoặc ghi sai lệch. Chỉ vài giây quan sát kỹ khi mua có thể giúp bạn tránh được một thiết bị bảo vệ không đáng tin cho cả hệ thống điện.
