Cách Lắp Đặt Tủ Điện Gia Đình Đúng Chuẩn & An Toàn

Lắp đặt tủ điện gia đình đúng chuẩn là nền tảng cho một hệ thống điện an toàn, dễ vận hành và bền bỉ suốt nhiều năm. Tủ điện chính là "bộ não" phân phối và bảo vệ toàn bộ mạng điện trong nhà: từ đây, nguồn điện được chia ra các nhánh chiếu sáng, ổ cắm, máy lạnh, bình nóng lạnh, đồng thời các thiết bị bảo vệ sẽ tự ngắt khi có quá tải, ngắn mạch hay rò điện. Một tủ điện lắp cẩu thả, thiếu chống giật hoặc đấu dây lộn xộn không chỉ gây khó bảo trì mà còn tiềm ẩn nguy cơ cháy nổ và điện giật. Bài viết này hướng dẫn bạn cách lắp đặt tủ điện gia đình khoa học, an toàn theo góc nhìn kỹ thuật của Hoàng Phát Lighting.

Vai trò của tủ điện trong nhà

Tủ điện tập trung mọi thiết bị đóng cắt và bảo vệ về một vị trí, giúp bạn dễ dàng ngắt điện từng khu vực khi sửa chữa, đồng thời bảo vệ người và thiết bị trước các sự cố điện. Đây cũng là nơi thể hiện rõ nhất mức độ an toàn và chuyên nghiệp của một công trình điện.

Vì sao cần lắp đúng chuẩn ngay từ đầu

Một tủ điện lắp đúng chuẩn giúp khoanh vùng sự cố nhanh, hạn chế mất điện toàn nhà chỉ vì một nhánh hỏng, và đảm bảo khả năng bảo vệ chống giật, chống cháy hoạt động hiệu quả. Sửa lại tủ sai chuẩn về sau thường tốn kém và phức tạp hơn nhiều so với làm đúng ngay từ đầu.

Vị trí đặt tủ điện hợp lý

Đặt tủ ở nơi khô ráo, thoáng, dễ thao tác, cao ngang tầm tay người lớn và xa tầm với trẻ em. Tránh đặt trong nhà tắm, gần bếp gas hoặc nơi ẩm thấp dễ gây oxi hóa thiết bị.

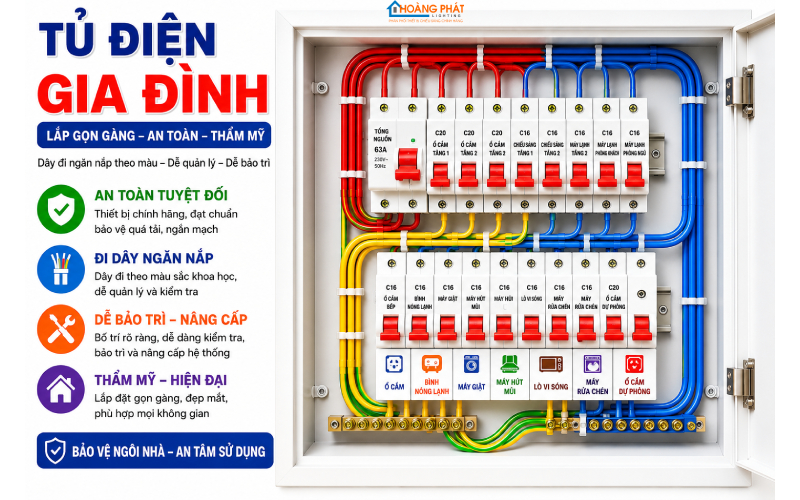

???? [VỊ TRÍ HÌNH 1] — Tủ điện gia đình lắp gọn gàng, dây đi ngăn nắp theo màu. ALT: lap dat tu dien gia dinh dung chuan gon gang

Sơ đồ tủ điện gia đình chuẩn

Một sơ đồ tủ điện hợp lý là chìa khóa cho cả an toàn lẫn tiện vận hành. Cấu trúc phổ biến gồm ba lớp.

Việc chia nhánh theo khu vực (tầng, phòng, thiết bị công suất lớn) giúp khi một nhánh gặp sự cố, các khu vực khác vẫn có điện. Thiết bị công suất lớn như máy lạnh, bình nóng lạnh, bếp từ nên có nhánh riêng và aptomat MCB phù hợp tải.

Chọn thiết bị cho tủ điện

Chọn đúng thiết bị quyết định độ an toàn và tuổi thọ của tủ điện gia đình.

Aptomat tổng và nhánh

Aptomat tổng chọn dòng định mức cao hơn tổng tải dự kiến; aptomat nhánh chọn theo tải từng khu. Nhà tải lớn hoặc nhiều tầng có thể dùng aptomat MCCB làm tổng. Tham khảo bảng giá aptomat MCB Schneider để chọn dòng cắt và khả năng cắt ngắn mạch (kA) chuẩn.

Thiết bị chống giật và đóng cắt

Chống giật (RCBO/RCCB) là lớp bảo vệ tính mạng quan trọng, đặc biệt cho nhánh nhà tắm, bình nóng lạnh. Toàn bộ thiết bị đóng cắt nên chính hãng, có thông số rõ ràng để đảm bảo cắt đúng và bền.

Dây dẫn và phụ kiện

Dùng dây điện dân dụng lõi đồng đủ tiết diện theo tải, đầu cốt, thanh cái, máng đi dây và nhãn đánh số nhánh để dễ bảo trì.

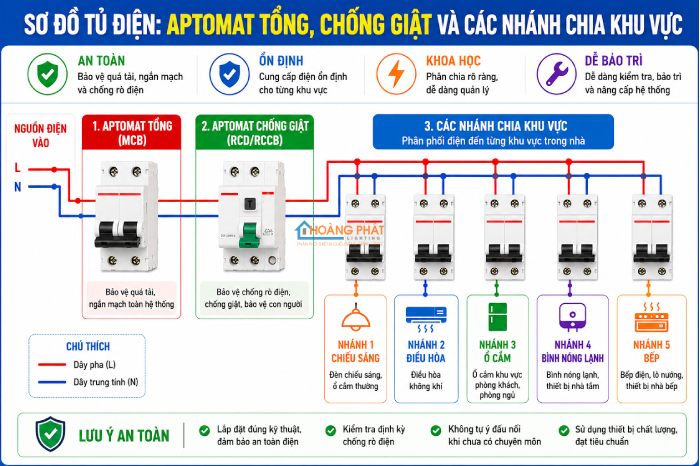

???? [VỊ TRÍ HÌNH 2] — Sơ đồ tủ điện: aptomat tổng, chống giật và các nhánh chia khu vực. ALT: so do tu dien gia dinh aptomat tong nhanh chong giat

Quy trình lắp đặt và đấu nối an toàn

Thực hiện theo trình tự dưới đây để tủ điện vừa an toàn vừa gọn đẹp.

1. Lập sơ đồ: liệt kê các nhánh và tải, chọn thiết bị tương ứng.
2. Bố trí thiết bị trong tủ theo thứ tự tổng - chống giật - nhánh, chừa nhánh dự phòng.
3. Lắp thanh cái và aptomat chắc chắn lên ray DIN.
4. Đấu dây theo màu: dây nóng, nguội, tiếp địa rõ ràng; bấm đầu cốt, siết chặt.
5. Đánh số và dán nhãn từng nhánh để dễ nhận biết khi sửa chữa.
6. Kiểm tra và nghiệm thu: đo cách điện, thử chống giật bằng nút test, cấp điện kiểm tra từng nhánh.

Kết luận và tư vấn từ chuyên gia Hoàng Phát

Lắp đặt tủ điện gia đình đúng chuẩn không khó nếu bạn nắm rõ cấu trúc ba lớp, chọn thiết bị chất lượng, đi dây khoa học và tuân thủ an toàn khi đấu nối. Một tủ điện gọn gàng, đầy đủ chống giật và có nhánh dự phòng sẽ giúp gia đình bạn dùng điện an tâm và dễ dàng nâng cấp về sau.

Câu hỏi thường gặp

Nhà nhỏ có cần chống giật không? Rất cần, nhất là nhánh nhà tắm và bình nóng lạnh, vì đây là nơi nguy cơ điện giật cao nhất.

Nên chia bao nhiêu nhánh là hợp lý? Tùy diện tích, tối thiểu nên tách riêng chiếu sáng, ổ cắm thường và thiết bị công suất lớn.

Có nên để nhánh dự phòng? Nên, chừa 2–3 vị trí trống để dễ lắp thêm thiết bị mà không phải thay tủ.

Hoàng Phát Lighting cung cấp tủ điện, aptomat, thiết bị chống giật và dây dẫn chính hãng, kèm tư vấn thiết kế sơ đồ tủ theo nhu cầu thực tế. Gọi hotline 0901 556 022 để được hỗ trợ chọn thiết bị và lắp đặt tủ điện an toàn.

Cách tính dòng định mức aptomat tổng cho nhà

Để chọn aptomat tổng, hãy ước lượng tổng công suất các thiết bị có thể dùng đồng thời rồi quy ra dòng điện theo công thức I = P ÷ U. Ví dụ một gia đình có tổng tải đồng thời khoảng 8.800W ở điện áp 220V sẽ cần dòng I = 8.800 ÷ 220 = 40A, nên chọn aptomat tổng 50A để có biên độ an toàn. Lưu ý không chọn aptomat quá lớn so với dây dẫn, vì khi đó dây có thể cháy trước khi aptomat kịp ngắt. Nguyên tắc là aptomat phải bảo vệ được dây: dòng định mức aptomat luôn nhỏ hơn hoặc bằng khả năng chịu dòng của dây dẫn trên nhánh đó.

Phối hợp bảo vệ giữa aptomat tổng và nhánh

Một tủ điện tốt cần có tính chọn lọc: khi sự cố xảy ra ở một nhánh, chỉ aptomat nhánh đó nhảy, còn aptomat tổng vẫn giữ điện cho các khu vực khác. Muốn vậy, dòng định mức và đặc tính cắt của aptomat tổng phải lớn hơn aptomat nhánh một cách hợp lý. Đây là lý do không nên lắp các aptomat cùng dòng định mức nối tiếp nhau, vì khi đó cả tổng và nhánh có thể cùng nhảy, gây mất điện toàn nhà không cần thiết. Việc bố trí ổ cắm và công tắc theo nhánh rõ ràng cũng giúp khoanh vùng sự cố nhanh hơn.

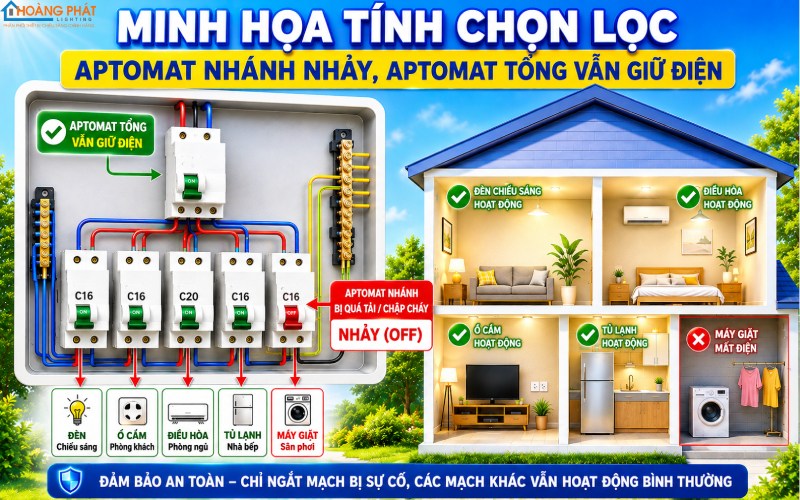

???? [VỊ TRÍ HÌNH 3] — Minh họa tính chọn lọc: aptomat nhánh nhảy, aptomat tổng vẫn giữ điện. ALT: tinh chon loc aptomat tong nhanh tu dien gia dinh

Cuối cùng, hãy lưu giữ sơ đồ tủ điện và bảng đánh số nhánh dán bên trong cánh tủ. Khi cần sửa chữa hay nâng cấp, bạn hoặc thợ điện sẽ thao tác nhanh, chính xác và an toàn hơn rất nhiều thay vì phải dò từng dây.

Bao lâu nên kiểm tra, bảo trì tủ điện một lần? Với tủ điện gia đình, nên kiểm tra định kỳ 6–12 tháng: siết lại các đầu cốt vì sau thời gian dài đóng cắt và giãn nở nhiệt, vít có thể lỏng gây phát nhiệt; bấm nút test trên thiết bị chống giật để chắc chắn nó còn ngắt được; quan sát dấu hiệu ố vàng, mùi khét hay tiếng kêu bất thường. Nếu gia đình lắp thêm nhiều thiết bị mới so với thiết kế ban đầu, hãy rà soát lại xem aptomat tổng và dây dẫn có còn đủ tải hay không để nâng cấp kịp thời, tránh quá tải âm thầm.

Bài viết ngày 28/06/2026 — Chuyên gia kỹ thuật Hoàng Phát Lighting
