Cách Chọn Tiết Diện Dây Cho Máy Lạnh, Bình Nóng Lạnh Công Suất Lớn

Tiết diện dây cho máy lạnh, bình nóng lạnh là yếu tố an toàn thường bị xem nhẹ khi lắp đặt điện gia đình. Đây là những thiết bị công suất lớn, dòng điện cao, nếu dùng dây dẫn quá nhỏ sẽ gây nóng dây, sụt áp, hỏng cách điện và tiềm ẩn nguy cơ chập cháy. Nhiều vụ sự cố điện trong nhà bắt nguồn từ việc đấu máy lạnh, bình nóng lạnh vào đường dây chung tiết diện nhỏ. Với kinh nghiệm phân phối dây và cáp điện, Hoàng Phát Lighting sẽ hướng dẫn bạn cách tính và chọn tiết diện dây đúng chuẩn cho các thiết bị công suất lớn, kèm bảng tra nhanh và lưu ý an toàn.

Vì sao thiết bị công suất lớn cần dây riêng, tiết diện đúng?

Máy lạnh và bình nóng lạnh có đặc điểm chung là dòng điện làm việc cao và hoạt động trong thời gian dài, khác hẳn đèn hay quạt.

Hậu quả khi dùng dây quá nhỏ

Khi dây có tiết diện nhỏ so với dòng tải, điện trở dây lớn khiến dây nóng lên, hao phí điện tăng và gây sụt áp ở cuối nguồn. Nhiệt độ cao làm lớp cách điện lão hóa, giòn, nứt và cuối cùng chạm chập gây cháy. Với thiết bị chạy liên tục như máy lạnh, nhiệt tích lũy càng nguy hiểm. Đây là nguyên nhân âm ỉ dẫn tới nhiều vụ chập cháy trong nhà.

Nguyên tắc dây riêng, aptomat riêng

Thiết bị công suất lớn nên có đường dây và aptomat MCB riêng từ tủ điện, không dùng chung ổ cắm hay nhánh với thiết bị khác. Việc này giúp bảo vệ chọn lọc: khi một thiết bị gặp sự cố, chỉ nhánh đó bị cắt, đồng thời tránh cộng dồn dòng gây quá tải nhánh chung.

Các yếu tố quyết định tiết diện dây

Tiết diện dây không chỉ phụ thuộc công suất mà còn nhiều yếu tố khác.

Công suất và dòng điện tải

Yếu tố cơ bản nhất là dòng điện làm việc, tính từ công suất thiết bị. Dòng càng lớn thì tiết diện dây phải càng lớn để mật độ dòng nằm trong giới hạn an toàn. Với máy lạnh, cần chú ý dòng khởi động của máy nén cao hơn dòng làm việc.

Chiều dài đường dây và sụt áp

Đường dây càng dài thì sụt áp càng lớn, buộc phải tăng tiết diện để bù. Với bình nóng lạnh hoặc máy lạnh ở xa tủ điện, cần cộng thêm yếu tố chiều dài khi chọn dây, tránh tình trạng thiết bị chạy yếu do điện áp thấp ở cuối nguồn.

Cách lắp đặt và nhiệt độ môi trường

Dây đi trong ống âm tường tản nhiệt kém hơn dây đi nổi, nên khả năng tải giảm. Bó nhiều dây chung một ống cũng giảm khả năng tải. Môi trường nóng làm giảm dòng cho phép. Những yếu tố này cần được tính đến bằng hệ số hiệu chỉnh khi chọn tiết diện.

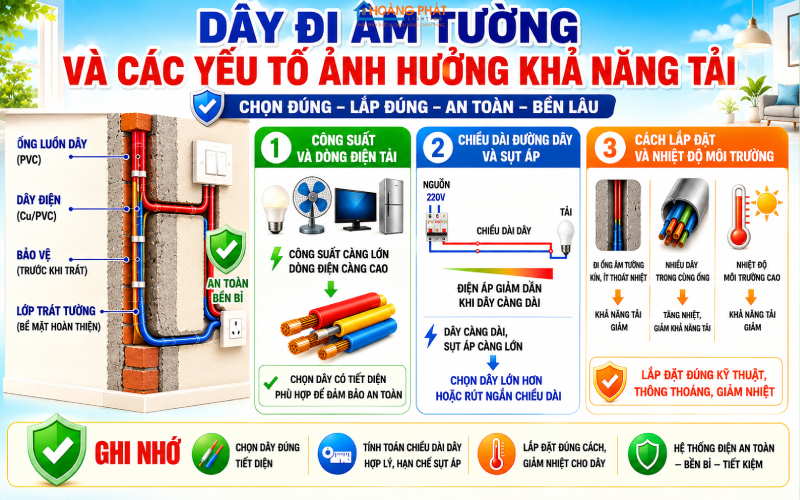

???? [VỊ TRÍ HÌNH 1] — Minh họa dây đi âm tường và các yếu tố ảnh hưởng khả năng tải; ALT: yếu tố ảnh hưởng chọn tiết diện dây điện

Cách tính tiết diện dây cho máy lạnh, bình nóng lạnh

Có thể tính theo hai bước đơn giản để ước lượng tiết diện phù hợp.

Bước 1 - Tính dòng điện làm việc

Dòng điện được tính bằng công suất chia cho điện áp (với thiết bị một pha, điện áp 220V), có xét hệ số công suất với thiết bị có động cơ như máy lạnh. Ví dụ, bình nóng lạnh 4000W có dòng khoảng 18A; máy lạnh 1.5HP (công suất điện khoảng 1100–1500W) có dòng làm việc thấp hơn nhưng dòng khởi động cao. Nên cộng thêm hệ số dự phòng khoảng 1,25 lần để an toàn.

Bước 2 - Chọn tiết diện theo mật độ dòng

Từ dòng điện đã tính, chọn tiết diện dây đồng theo nguyên tắc mật độ dòng an toàn (thường 5–6 A/mm² với dây đồng đi trong ống). Chia dòng làm việc cho mật độ này để ra tiết diện tối thiểu, rồi làm tròn lên cỡ dây thương mại gần nhất và tăng thêm nếu đường dây dài. Luôn ưu tiên chọn dư một chút hơn là thiếu.

Chọn aptomat và thiết bị bảo vệ đi kèm

Dây và aptomat phải phối hợp đúng: aptomat bảo vệ dây, nên dòng định mức aptomat không được vượt khả năng tải của dây.

Chọn dòng định mức aptomat

Dòng định mức của aptomat nên lớn hơn dòng làm việc của thiết bị nhưng nhỏ hơn hoặc bằng khả năng tải của dây đã chọn. Với thiết bị công suất rất lớn, có thể dùng MCCB. Toàn bộ thiết bị đóng cắt nên là hàng chính hãng; tham khảo bảng giá aptomat MCB Schneider để chọn đúng dòng.

Chống giật cho bình nóng lạnh

Bình nóng lạnh đặt trong môi trường ẩm nên bắt buộc dùng RCBO/aptomat chống giật để bảo vệ người khi có rò điện. Nên ưu tiên đấu qua ổ cắm chuyên dụng chịu tải hoặc đấu trực tiếp qua aptomat riêng, không dùng ổ cắm thông thường không đủ dòng.

Gợi ý tiết diện dây và aptomat theo công suất

Bảng dưới đây mang tính tham khảo nhanh cho thiết bị một pha, dây đồng, đường dây không quá dài. Trường hợp cụ thể cần tính toán chi tiết.

Sai lầm thường gặp và lưu ý an toàn

Những lỗi phổ biến khiến hệ thống điện thiết bị công suất lớn mất an toàn gồm: dùng chung dây và ổ cắm cho nhiều thiết bị công suất lớn; chọn dây theo cảm tính, thấy "cũng to" là được mà không tính dòng; quên yếu tố chiều dài dây gây sụt áp; dùng aptomat quá lớn so với dây khiến dây cháy trước khi aptomat cắt; và bỏ qua chống giật cho bình nóng lạnh. Ngoài ra, nhiều người dùng lại dây cũ tiết diện nhỏ khi nâng cấp lên thiết bị công suất lớn hơn. Lời khuyên là mỗi khi lắp thiết bị công suất lớn mới, hãy kiểm tra và nâng cấp cả dây, aptomat và ổ cắm cho đồng bộ.

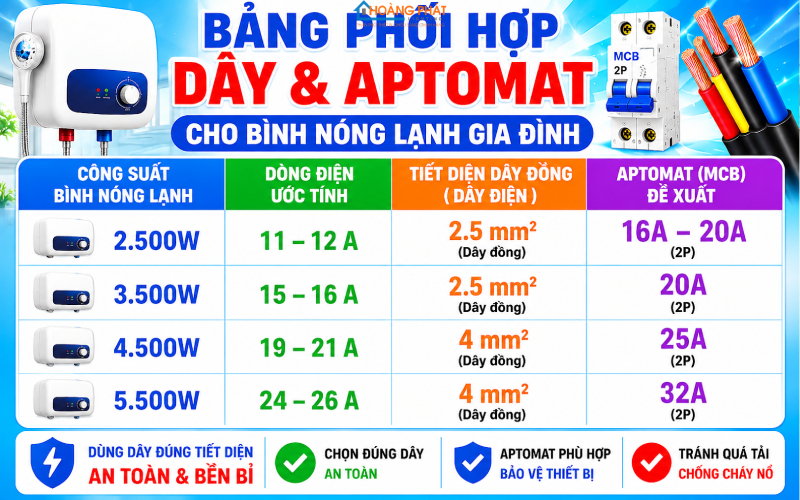

???? [VỊ TRÍ HÌNH 2] — Bảng phối hợp dây và aptomat cho thiết bị công suất lớn; ALT: phối hợp tiết diện dây và aptomat máy lạnh bình nóng lạnh

Kết luận

Chọn tiết diện dây đúng cho máy lạnh, bình nóng lạnh là yêu cầu an toàn không thể bỏ qua. Nguyên tắc cốt lõi là: tính dòng điện từ công suất, chọn tiết diện dây theo dòng và chiều dài, phối hợp aptomat phù hợp và luôn dùng dây riêng, chống giật cho thiết bị trong môi trường ẩm. Bảng gợi ý giúp tra nhanh, nhưng với công trình cụ thể nên tính toán chi tiết hoặc nhờ thợ có chuyên môn. Nếu cần tư vấn chọn dây, cáp và thiết bị đóng cắt đúng chuẩn, đội ngũ Hoàng Phát Lighting sẵn sàng hỗ trợ bạn.

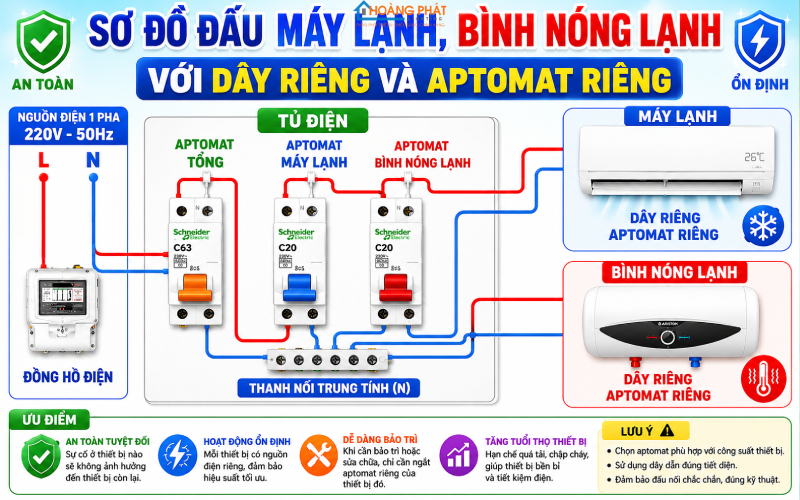

???? [VỊ TRÍ HÌNH 3] — Sơ đồ đấu máy lạnh, bình nóng lạnh với dây riêng và aptomat riêng; ALT: sơ đồ chọn tiết diện dây cho thiết bị công suất lớn

Với những căn hộ, nhà phố lắp nhiều máy lạnh và bình nóng lạnh cùng lúc, ngoài việc chọn dây nhánh đúng, cần tính lại cả dây trục chính và aptomat tổng để bảo đảm toàn hệ thống không quá tải khi các thiết bị chạy đồng thời vào giờ cao điểm. Đây là bước quan trọng khi cải tạo, nâng cấp điện mà thợ thiếu kinh nghiệm hay bỏ sót, dẫn tới aptomat tổng nhảy liên tục hoặc dây trục nóng. Tính toán tổng thể ngay từ đầu giúp hệ thống điện vận hành ổn định và an toàn lâu dài.
