Đấu Sao – Tam Giác Cho Động Cơ Điện 3 Pha: Nguyên Lý Và Cách Đấu Đúng

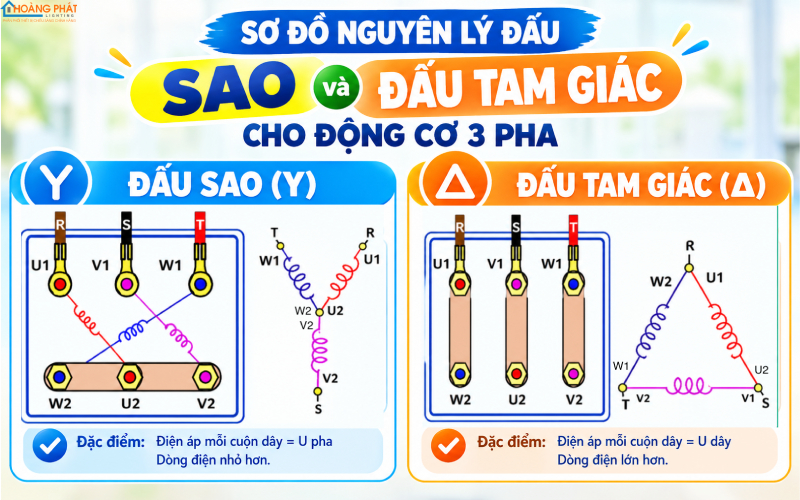

???? [VỊ TRÍ HÌNH 1] — Sơ đồ nguyên lý đấu sao và đấu tam giác cho động cơ 3 pha. ALT: DƯỚI

Sơ đồ đấu sao tam giác động cơ 3 pha

Vì Sao Cần Khởi Động Sao – Tam Giác

Khi động cơ điện 3 pha khởi động trực tiếp (DOL), dòng điện lúc khởi động rất lớn, thường gấp 5–7 lần dòng làm việc bình thường. Dòng khởi động lớn này gây ra nhiều vấn đề: làm sụt áp lưới điện khiến các thiết bị khác chập chờn, tạo sốc cơ khí đột ngột lên trục và dây curoa, đồng thời buộc phải chọn dây dẫn và thiết bị bảo vệ có định mức cao hơn mức cần thiết. Với động cơ nhỏ thì không sao, nhưng với động cơ công suất lớn, dòng khởi động này là vấn đề nghiêm trọng.

Phương pháp đấu sao – tam giác giải quyết bằng cách cho động cơ khởi động ở chế độ đấu sao (điện áp đặt lên mỗi cuộn dây giảm còn khoảng 58% so với đấu tam giác), nhờ đó dòng khởi động giảm xuống chỉ còn khoảng một phần ba so với khởi động trực tiếp. Sau khi động cơ đã quay đạt tốc độ gần định mức, hệ thống tự động chuyển sang đấu tam giác để động cơ chạy đủ công suất. Cách này giúp khởi động êm, giảm dòng đỉnh và bảo vệ cả lưới điện lẫn cơ cấu truyền động.

Điều Kiện Áp Dụng Được Sao – Tam Giác

Không phải động cơ nào cũng đấu được sao tam giác. Điều kiện là động cơ phải có 6 đầu dây ra hộp cực (để đấu được cả hai kiểu), và điện áp định mức khi đấu tam giác phải phù hợp với điện áp lưới. Ví dụ động cơ ghi 380V/660V (Δ/Y) sẽ chạy tam giác ở lưới 380V — đây là loại đấu được sao tam giác. Nếu động cơ chỉ có 3 đầu dây hoặc thông số điện áp không phù hợp thì không thể áp dụng phương pháp này, cần cân nhắc khởi động mềm hoặc biến tần thay thế.

Nguyên Lý Đấu Sao Và Đấu Tam Giác

Động cơ 3 pha có ba cuộn dây, mỗi cuộn có hai đầu, tổng cộng sáu đầu đưa ra hộp cực, thường ký hiệu U1-U2, V1-V2, W1-W2. Cách đấu ba cuộn dây này quyết định điện áp đặt lên mỗi cuộn. Đấu sao (Y) là nối chung ba đầu cuối (U2, V2, W2) lại thành một điểm trung tính, ba đầu đầu (U1, V1, W1) nối vào ba pha nguồn. Khi đó điện áp đặt lên mỗi cuộn dây bằng điện áp pha, tức nhỏ hơn điện áp dây.

Đấu tam giác (Δ) là nối đầu cuối của cuộn này với đầu đầu của cuộn kế tiếp tạo thành vòng kín tam giác, ba đỉnh nối vào ba pha. Khi đó điện áp đặt lên mỗi cuộn dây bằng chính điện áp dây, lớn hơn khi đấu sao. Vì mô-men và công suất tỷ lệ với bình phương điện áp đặt lên cuộn dây, nên đấu sao cho mô-men và dòng nhỏ (phù hợp khởi động), còn đấu tam giác cho mô-men và công suất đầy đủ (phù hợp chạy ổn định).

Vì Sao Sao Giảm Dòng, Tam Giác Đủ Công Suất

Ở chế độ sao, điện áp trên mỗi cuộn dây chỉ bằng khoảng 58% so với tam giác, nên dòng qua cuộn dây và dòng lấy từ lưới đều giảm mạnh, còn khoảng một phần ba so với đấu tam giác trực tiếp. Đổi lại, mô-men khởi động cũng giảm còn khoảng một phần ba, nên phương pháp này phù hợp với tải khởi động nhẹ (bơm, quạt) chứ không phù hợp tải nặng cần mô-men lớn ngay từ đầu. Khi động cơ đã quay nhanh, chuyển sang tam giác để có đủ mô-men và công suất định mức phục vụ sản xuất.

Trình Tự Chuyển Mạch Sao Sang Tam Giác

Mạch khởi động sao tam giác điển hình dùng ba contactor (khởi động từ): một contactor chính cấp nguồn, một contactor đấu sao và một contactor đấu tam giác, kết hợp với một rơ-le thời gian điều khiển thời điểm chuyển mạch. Trình tự hoạt động gồm ba giai đoạn rõ ràng, và điều tối quan trọng là contactor sao và contactor tam giác không bao giờ được đóng cùng lúc, nếu không sẽ gây ngắn mạch pha.

Trình tự chuẩn: khi bấm khởi động, contactor chính và contactor sao đóng, động cơ chạy ở chế độ sao với dòng khởi động thấp. Rơ-le thời gian đếm một khoảng thời gian định trước (đủ để động cơ tăng tốc), sau đó nhả contactor sao rồi mới đóng contactor tam giác, đưa động cơ về chế độ chạy đầy đủ. Khoảng trễ nhỏ giữa nhả sao và đóng tam giác là bắt buộc để tránh hai contactor chập nhau gây ngắn mạch.

Vai Trò Của Rơ-le Thời Gian

Rơ-le thời gian quyết định thời điểm chuyển từ sao sang tam giác. Đặt thời gian quá ngắn thì động cơ chưa kịp tăng tốc, khi chuyển sang tam giác dòng vẫn vọt cao, làm mất tác dụng giảm dòng. Đặt quá dài thì động cơ chạy lâu ở chế độ sao với mô-men yếu, dễ nóng cuộn dây và không kéo nổi tải. Thời gian hợp lý thường vài giây, tùy công suất và loại tải, cần chỉnh thực tế để chuyển mạch đúng lúc động cơ đã đạt tốc độ gần định mức.

Khóa Liên Động Chống Đóng Cùng Lúc

Để tuyệt đối an toàn, mạch cần có khóa liên động (interlock) giữa contactor sao và contactor tam giác — cả về điện (dùng tiếp điểm thường đóng của contactor này khóa cuộn hút contactor kia) lẫn cơ khí nếu có. Khóa liên động đảm bảo khi contactor sao đang đóng thì contactor tam giác không thể đóng và ngược lại, ngăn ngừa sự cố ngắn mạch pha cực kỳ nguy hiểm có thể gây cháy nổ thiết bị.

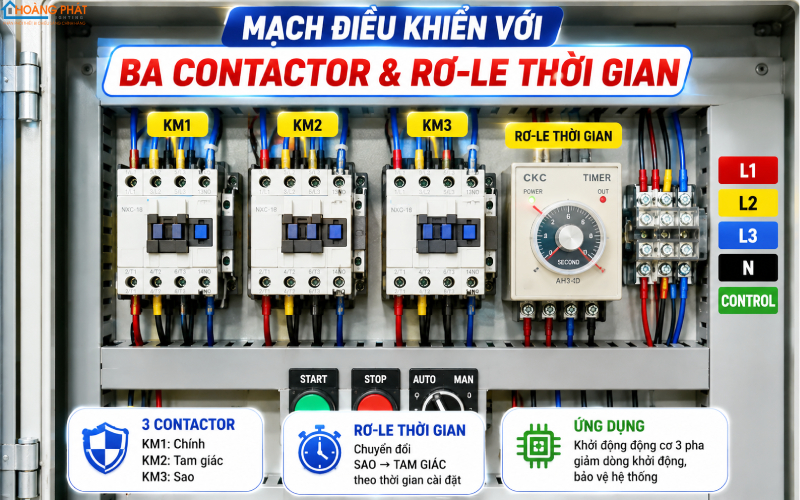

???? [VỊ TRÍ HÌNH 2] — Ảnh mạch điều khiển với ba contactor và rơ-le thời gian trong tủ điện. ALT:

Mạch đấu sao tam giác contactor rơ-le thời gian

Chọn Contactor Và Thiết Bị Cho Mạch Sao Tam Giác

Việc chọn contactor đúng dòng định mức rất quan trọng. Trong mạch sao tam giác, contactor chính và contactor tam giác mang dòng pha của động cơ khi chạy tam giác, còn contactor sao chỉ mang dòng nhỏ hơn nên có thể chọn định mức thấp hơn. Chọn contactor quá nhỏ sẽ nhanh hỏng tiếp điểm; quá lớn thì lãng phí. Cần tra dòng định mức động cơ và hệ số sử dụng để chọn cho phù hợp.

Bên cạnh contactor, mạch cần có bảo vệ quá tải bằng rơ-le nhiệt để ngắt khi động cơ quá dòng kéo dài, và thiết bị đóng cắt đầu vào như: aptomat MCCB hoặc aptomat MCB tùy công suất. Toàn bộ mạch được lắp trong tủ điện điều khiển động cơ, đấu nối bằng dây dẫn điện đủ tiết diện. Bố trí thiết bị đóng cắt hợp lý giúp dễ cô lập khi bảo trì.

Rơ-le Nhiệt Đặt Đúng Dòng

Rơ-le nhiệt bảo vệ quá tải phải đặt đúng dòng. Trong mạch sao tam giác, rơ-le nhiệt thường đặt trên dây pha của cuộn dây (dòng qua cuộn dây khi chạy tam giác bằng dòng dây chia căn ba), nên cần đặt theo trị số phù hợp với vị trí lắp để bảo vệ đúng. Đặt sai trị số khiến động cơ hoặc không được bảo vệ (dễ cháy khi quá tải), hoặc nhảy nhầm liên tục làm gián đoạn sản xuất. Đây là chi tiết kỹ thuật hay bị làm sai.

So Sánh Sao – Tam Giác Với Khởi Động Mềm Và Biến Tần

Sao tam giác là giải pháp giảm dòng khởi động kinh tế và bền, nhưng có nhược điểm: mô-men khởi động thấp (không phù hợp tải nặng), có sốc dòng và mô-men nhỏ tại thời điểm chuyển mạch, và chỉ giảm dòng ở một mức cố định. Với nhiều ứng dụng hiện đại, khởi động mềm (soft starter) hoặc biến tần được ưu tiên vì khởi động êm hơn, điều chỉnh được và bảo vệ tốt hơn.

Khi Nào Vẫn Nên Dùng Sao – Tam Giác

Dù có khởi động mềm và biến tần, phương pháp sao tam giác vẫn được dùng rộng rãi cho các động cơ tải nhẹ như: bơm ly tâm, quạt công nghiệp — nơi không cần mô-men khởi động lớn và ưu tiên chi phí thấp, độ bền cao. Với những ứng dụng đơn giản, ổn định và ngân sách hạn chế, sao tam giác vẫn là lựa chọn hợp lý và đáng tin cậy đã được kiểm chứng qua hàng chục năm.

Các Lỗi Thường Gặp Khi Đấu Sao Tam Giác

Đấu sao tam giác sai có thể gây hậu quả nghiêm trọng. Lỗi nguy hiểm nhất là hai contactor sao và tam giác đóng cùng lúc gây ngắn mạch pha, thường do thiếu khóa liên động hoặc đấu nhầm mạch điều khiển. Lỗi này tạo dòng ngắn mạch cực lớn, có thể làm nổ contactor và cháy tủ điện, đe dọa an toàn của người vận hành. Vì vậy khóa liên động là bắt buộc, không được bỏ qua.

Đặt Sai Thời Gian Và Sai Trị Số Bảo Vệ

Đặt rơ-le thời gian sai (quá ngắn hoặc quá dài) và đặt rơ-le nhiệt sai trị số là hai lỗi phổ biến khiến động cơ nóng, nhảy nhầm hoặc không được bảo vệ. Ngoài ra, chọn contactor thiếu định mức khiến tiếp điểm nhanh rỗ, cháy. Những lỗi này tuy không gây tai nạn tức thì nhưng làm giảm tuổi thọ động cơ và thiết bị, gây dừng máy ngoài ý muốn. Cần tính toán và cài đặt đúng theo thông số động cơ.

Kiểm Tra Trước Khi Đưa Vào Vận Hành

Trước khi cấp điện cho động cơ mới đấu, cần kiểm tra kỹ: đấu nối đúng sơ đồ, khóa liên động hoạt động, chiều quay đúng, siết chặt các đầu cực, đo cách điện cuộn dây. Nên chạy thử không tải trước, quan sát dòng khởi động và thời điểm chuyển mạch có êm không, rồi mới cho mang tải. Việc kiểm tra bài bản giúp phát hiện lỗi đấu nối trước khi chúng gây sự cố khi vận hành thực tế.

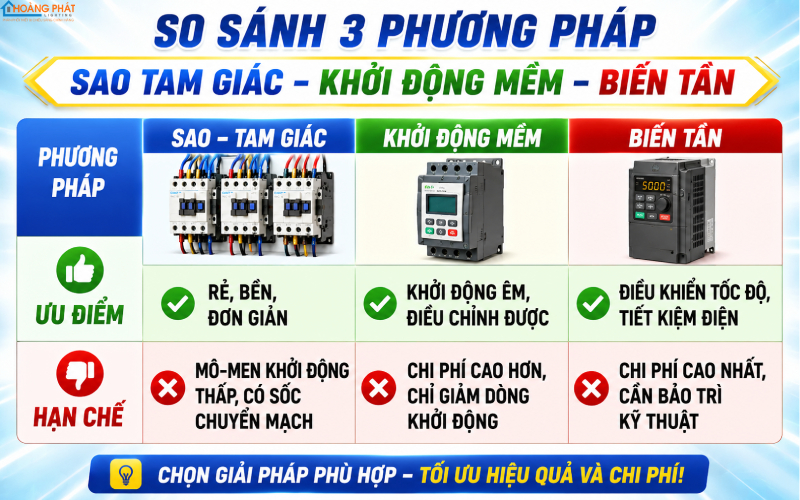

???? [VỊ TRÍ HÌNH 3] — Bảng so sánh sao tam giác, khởi động mềm và biến tần. ALT: BẢNG TRÊN

So sánh phương pháp khởi động động cơ 3 pha

An Toàn Khi Làm Việc Với Động Cơ 3 Pha

Động cơ 3 pha hoạt động với điện áp và dòng lớn nên an toàn điện phải đặt lên hàng đầu. Trước khi đấu nối hay bảo trì, phải cắt điện hoàn toàn, khóa và treo thẻ cảnh báo (LOTO) để không ai đóng điện nhầm. Vỏ động cơ và tủ điều khiển phải được nối đất chắc chắn để bảo vệ người khỏi điện giật khi có sự cố chạm vỏ, và cần đo kiểm tra tiếp địa định kỳ.

Với môi trường nhà xưởng, nên kết hợp bảo vệ chống rò cho các mạch có nguy cơ tiếp xúc, và dùng aptomat MCB Schneider hay thiết bị đóng cắt chính hãng để đảm bảo độ tin cậy. Khu vực đặt động cơ và tủ điều khiển cũng cần chiếu sáng đủ để thao tác an toàn, thường dùng đèn nhà xưởng Highbay cho trần cao. Việc bảo trì, siết lại đầu nối và kiểm tra rơ-le nhiệt, contactor định kỳ giúp mạch khởi động vận hành an toàn, ổn định và kéo dài tuổi thọ động cơ.

Bảo Trì Định Kỳ Contactor Và Tiếp Điểm

Contactor đóng cắt nhiều lần sẽ mòn tiếp điểm, phát nhiệt và có thể dính tiếp điểm — nguy hiểm vì có thể khiến contactor không nhả, gây đóng cùng lúc sao và tam giác. Vì vậy cần kiểm tra định kỳ tình trạng tiếp điểm, thay contactor khi tiếp điểm rỗ nặng. Kết hợp kiểm tra rơ-le nhiệt, rơ-le thời gian và siết lại đầu nối giúp mạch khởi động luôn tin cậy, tránh sự cố bất ngờ giữa ca sản xuất.

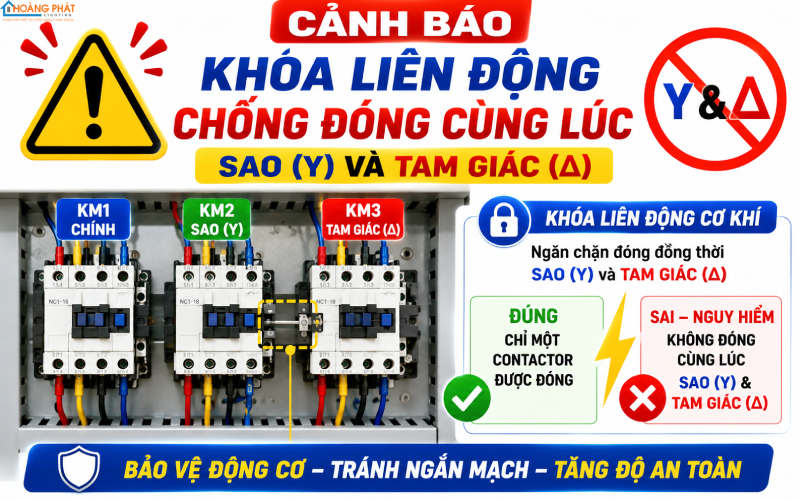

???? [VỊ TRÍ HÌNH 4] — Ảnh cảnh báo khóa liên động chống đóng cùng lúc sao và tam giác. ALT:

Khóa liên động mạch sao tam giác an toàn

Tư Vấn Từ Hoàng Phát Lighting

Tổng kết lại, đấu sao tam giác là phương pháp khởi động hiệu quả và kinh tế cho động cơ 3 pha công suất lớn tải nhẹ, giúp giảm dòng khởi động, bảo vệ lưới điện và cơ cấu truyền động. Điều quan trọng là hiểu đúng nguyên lý, đấu đúng sơ đồ với khóa liên động, chọn contactor và rơ-le đúng thông số, cài thời gian chuyển mạch hợp lý và kiểm tra kỹ trước khi vận hành.

Hoàng Phát Lighting cung cấp thiết bị đóng cắt, contactor, rơ-le và tư vấn giải pháp tủ điều khiển động cơ cho nhà xưởng. Chúng tôi giúp doanh nghiệp chọn đúng thiết bị theo công suất động cơ và loại tải, thiết kế mạch khởi động an toàn và bền bỉ. Nếu cần khởi động êm hơn hoặc điều khiển tốc độ, chúng tôi cũng tư vấn giải pháp khởi động mềm và biến tần phù hợp với nhu cầu cụ thể.

Khi Nào Nên Nhờ Kỹ Thuật Chuyên Nghiệp

Đấu nối và cài đặt mạch khởi động động cơ công suất lớn đòi hỏi hiểu biết kỹ thuật và tuân thủ an toàn nghiêm ngặt. Nếu không chắc chắn về sơ đồ, khóa liên động hay cách chọn thiết bị, nên nhờ kỹ thuật viên có chuyên môn thực hiện thay vì tự làm, bởi một sai sót nhỏ có thể gây ngắn mạch, cháy nổ hoặc hỏng động cơ đắt tiền. An toàn và độ tin cậy luôn quan trọng hơn việc tiết kiệm một khoản chi phí lắp đặt nhỏ.

Với các nhà xưởng vận hành nhiều động cơ, việc chuẩn hóa mạch khởi động, lập hồ sơ kỹ thuật và bảo trì định kỳ giúp hệ thống vận hành ổn định, giảm sự cố dừng máy. Đầu tư đúng cho khâu điện động lực ngay từ đầu là nền tảng cho một dây chuyền sản xuất tin cậy và an toàn lâu dài.
