Điện Mặt Trời Áp Mái Kết Hợp Hệ Thống Chiếu Sáng: Ghép Sao Cho Hiệu Quả

Điện mặt trời áp mái kết hợp hệ thống chiếu sáng đang trở thành lựa chọn được nhiều chủ nhà xưởng, chủ tòa nhà và cả hộ gia đình cân nhắc nghiêm túc, bởi nó giải quyết cùng lúc hai bài toán: giảm hóa đơn tiền điện và chủ động nguồn sáng khi lưới gặp sự cố. Tuy nhiên, ghép một hệ điện mặt trời với hệ chiếu sáng không đơn giản là lắp tấm pin lên mái rồi cắm đèn vào. Nếu thiết kế sai cấu hình, bạn sẽ rơi vào tình huống trớ trêu: ban ngày điện dư thừa đổ ngược lên lưới không dùng hết, còn ban đêm — đúng lúc đèn cần điện nhất — hệ lại không cấp được gì. Bài viết này phân tích từ góc nhìn của Hoàng Phát Lighting về cách ghép hai hệ thống sao cho thực sự hiệu quả.

Vì sao ghép điện mặt trời với chiếu sáng lại không đơn giản

Mấu chốt nằm ở sự lệch pha thời gian. Hệ điện mặt trời áp mái sản xuất điện mạnh nhất trong khung 9 giờ sáng đến 15 giờ chiều, đạt đỉnh vào giữa trưa. Trong khi đó, hệ thống chiếu sáng của hầu hết công trình lại tiêu thụ điện chủ yếu từ chập tối đến khuya. Hai đường cong này gần như không giao nhau. Kết quả là nếu chỉ lắp hệ hòa lưới thuần túy, điện mặt trời của bạn thực chất đang chạy điều hòa, máy móc và thiết bị văn phòng ban ngày, chứ không hề "nuôi" bóng đèn nào cả.

Điều này không có nghĩa là ghép hai hệ thống là vô nghĩa. Về mặt tài chính, điện mặt trời vẫn bù trừ vào tổng hóa đơn, và tiền điện tiết kiệm được ban ngày vẫn gián tiếp trả cho phần điện chiếu sáng ban đêm. Nhưng về mặt kỹ thuật, nếu mục tiêu của bạn là đèn vẫn sáng khi lưới mất điện, thì hệ hòa lưới thuần hoàn toàn không đáp ứng được. Đây là hiểu lầm phổ biến nhất mà chúng tôi gặp khi tư vấn: nhiều chủ đầu tư ngỡ ngàng khi biết hệ điện mặt trời tiền tỷ trên mái nhà mình lại tự động ngắt và tối om cùng cả khu phố mỗi khi lưới điện gặp sự cố.

Cơ chế chống đảo lưới và lý do inverter tự ngắt

Inverter hòa lưới bắt buộc phải có chức năng chống đảo lưới theo quy định an toàn. Khi lưới điện mất, inverter lập tức ngừng phát để tránh đẩy điện ngược ra đường dây — bảo vệ tính mạng thợ điện đang sửa chữa trên tuyến. Đây là tính năng bắt buộc, không thể vô hiệu hóa và cũng không nên tìm cách vô hiệu hóa. Muốn có điện khi mất lưới, bạn buộc phải bổ sung thành phần lưu trữ cùng inverter hybrid có khả năng tạo lưới độc lập, tách phần tải ưu tiên ra khỏi lưới chính bằng bộ chuyển nguồn tự động.

Điện mặt trời áp mái kết hợp hệ thống chiếu sáng nhà xưởng

Ba cấu hình ghép nối và cách chọn đúng

Từ kinh nghiệm triển khai, chúng tôi phân loại thành ba cấu hình rõ ràng, mỗi cấu hình phục vụ một mục tiêu khác nhau. Việc chọn sai cấu hình là nguyên nhân của phần lớn các dự án gây thất vọng, bởi kỳ vọng của chủ đầu tư và khả năng thực tế của hệ thống không khớp nhau ngay từ khâu thiết kế.

Với nhà xưởng vận hành ban ngày, cấu hình hòa lưới thuần thường cho hiệu quả kinh tế tốt nhất vì tải nền ban ngày rất lớn, điện mặt trời được tiêu thụ ngay tại chỗ mà không cần lưu trữ. Ngược lại, khách sạn hay chung cư có tải chiếu sáng hành lang, sảnh chạy suốt đêm thì bắt buộc phải có lưu trữ mới khai thác được. Chi tiết về giải pháp chiếu sáng cho các không gian này có thể tham khảo trong nhóm đèn nhà xưởng highbay và đèn panel LED mà Hoàng Phát Lighting phân phối.

Tách mạch tải ưu tiên — bước thiết kế quan trọng nhất

Trong cấu hình có lưu trữ, không phải toàn bộ tải trong công trình đều được pin nuôi. Dung lượng pin có hạn, nên phải chọn lọc. Nguyên tắc của chúng tôi là tách riêng một mạch tải ưu tiên gồm: chiếu sáng lối đi, cầu thang, hành lang, đèn khẩn cấp, hệ thống an ninh và một số ổ cắm thiết yếu. Toàn bộ tải công suất lớn như: điều hòa, máy bơm, thiết bị sản xuất được để ở mạch thường, chấp nhận mất khi lưới mất. Cách tách này giúp dung lượng pin cần thiết giảm đi nhiều lần mà vẫn đảm bảo an toàn cho người trong tòa nhà.

Việc tách mạch thực hiện ngay tại tủ điện tổng, dùng thanh cái riêng và bộ đóng cắt riêng cho mạch ưu tiên. Đây là hạng mục phải làm ngay từ đầu bởi cải tạo sau sẽ tốn kém gấp nhiều lần. Nếu bạn đang xây mới hoặc cải tạo lớn, hãy yêu cầu đơn vị thiết kế điện dành sẵn không gian trong tủ điện cho phương án này, kể cả khi chưa lắp điện mặt trời ngay — chi phí dự phòng gần như bằng không nhưng mở đường cho nâng cấp về sau.

Tính toán công suất — cân bằng giữa mái, tải và pin

Bài toán bắt đầu từ diện tích mái khả dụng. Mỗi kWp công suất tấm pin cần khoảng 6–7 mét vuông mái, và cho ra trung bình 4–4,5 kWh mỗi ngày ở điều kiện Việt Nam. Từ đó ngược lên: nếu hệ thống chiếu sáng của bạn tiêu thụ 30 kWh mỗi đêm, muốn nuôi hoàn toàn bằng điện mặt trời thì cần khoảng 7–8 kWp tấm pin dành riêng cho phần này, cộng thêm dung lượng lưu trữ khoảng 35–40 kWh sau khi tính hao hụt phóng nạp.

Con số lưu trữ ở trên thường khiến chủ đầu tư giật mình vì chi phí pin chiếm phần lớn tổng đầu tư. Đây chính là lý do chúng tôi luôn khuyên bắt đầu từ hướng ngược lại: tối ưu tải chiếu sáng trước, đầu tư nguồn sau. Thay một dàn đèn huỳnh quang cũ bằng đèn tuýp LED hiệu suất cao có thể cắt giảm 50–60% điện năng chiếu sáng, đồng nghĩa dung lượng pin cần thiết giảm một nửa. Số tiền tiết kiệm được từ việc mua ít pin hơn thường thừa sức trả cho toàn bộ chi phí thay đèn.

Chất lượng điện từ inverter và tác động lên tuổi thọ đèn LED

Đây là khía cạnh gần như không ai nhắc tới nhưng lại ảnh hưởng trực tiếp đến túi tiền của bạn về lâu dài. Điện từ inverter không hoàn hảo như điện lưới. Inverter rẻ tiền cho dạng sóng bậc thang hoặc sóng sin mô phỏng, chứa nhiều thành phần sóng hài. Driver của đèn LED khi làm việc với nguồn nhiều sóng hài sẽ phải hoạt động vất vả hơn, tụ lọc nóng lên nhanh hơn, và tuổi thọ thực tế có thể giảm 30–40% so với chạy điện lưới sạch.

Biểu hiện thường thấy là đèn LED nhấp nháy nhẹ, kêu ù, hoặc chết driver hàng loạt sau 1 - 2 năm dù đèn chính hãng. Nhiều chủ đầu tư đổ lỗi cho chất lượng đèn trong khi thủ phạm thật sự nằm ở inverter. Vì vậy, khi ghép hai hệ thống, hãy kiên quyết chọn inverter cho sóng sin chuẩn với độ méo dạng tổng dưới 3%. Khoản chênh lệch giá cho một inverter tốt sẽ được hoàn lại nhiều lần qua việc không phải thay cả dàn đèn giữa chừng.

Tương thích giữa đèn dimmable và inverter

Nếu hệ chiếu sáng của bạn có điều chỉnh độ sáng, mức độ phức tạp tăng lên một bậc. Driver dimmable vốn nhạy cảm với dạng sóng đầu vào, khi chạy trên nguồn inverter có thể gây hiện tượng nháy ở dải sáng thấp hoặc không xuống được mức tối thiểu như thiết kế. Giải pháp thực tế là thử nghiệm thực tế một mẫu đèn với chính inverter dự kiến dùng trước khi mua số lượng lớn. Đây là bước kiểm chứng rất rẻ nhưng tránh được rủi ro rất đắt.

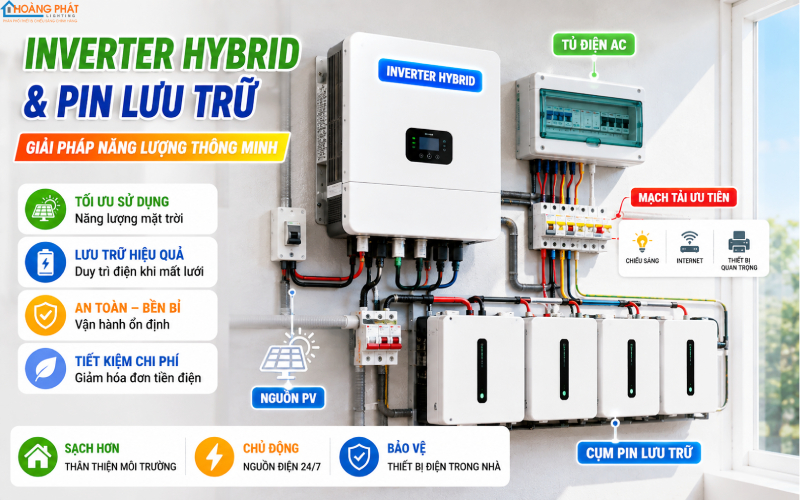

Inverter hybrid và pin lưu trữ cho hệ chiếu sáng

Hiệu quả kinh tế thực tế và thời gian hoàn vốn

Con số hoàn vốn được quảng cáo trên thị trường thường lạc quan quá mức vì bỏ qua nhiều chi phí ẩn. Một tính toán trung thực phải bao gồm: chi phí tấm pin và khung giá, inverter, pin lưu trữ, tủ điện và bộ chuyển nguồn, nhân công lắp đặt, chi phí thay pin sau 6–10 năm, và mức suy giảm hiệu suất tấm pin khoảng 0,5% mỗi năm. Khi cộng đủ, thời gian hoàn vốn của hệ hòa lưới thuần thường rơi vào 5–7 năm, còn hệ có lưu trữ kéo dài 8–12 năm tùy giá điện.

Nhưng bài toán không chỉ có tiền. Với khách sạn, bệnh viện hay nhà xưởng vận hành liên tục, giá trị của việc không bị mất sáng lớn hơn nhiều so với con số hoàn vốn thuần túy. Một đêm mất điện khiến khách sạn mất uy tín, hay một ca sản xuất phải dừng vì tối, thiệt hại có thể vượt cả năm tiền điện tiết kiệm. Đây là lý do chúng tôi khuyên đánh giá dự án theo hai trục song song: hiệu quả tài chính và giá trị đảm bảo vận hành.

Sai lầm phổ biến làm hỏng bài toán kinh tế

• Lắp thừa công suất tấm pin: điện dư ban ngày không dùng hết, không lưu trữ được, coi như lãng phí vốn đầu tư.
• Không tối ưu đèn trước: dùng đèn cũ ngốn điện rồi mua pin lưu trữ thật lớn để nuôi — đây là cách đắt nhất để giải quyết vấn đề.
• Chọn pin theo giá rẻ nhất: pin chu kỳ thấp phải thay sớm, phá vỡ toàn bộ tính toán hoàn vốn ban đầu.
• Bỏ qua chi phí vệ sinh và bảo trì: tấm pin bẩn mất 10–20% sản lượng, hệ thống không bảo trì suy giảm nhanh hơn dự tính.

Chống sét và an toàn cho hệ ghép nối

Bảo vệ chống sét cho hệ ghép nối phải làm theo nhiều lớp. Lớp thứ nhất là hệ thống chống sét trực tiếp với kim thu sét và dây thoát sét độc lập, đảm bảo khoảng cách an toàn với dàn pin. Lớp thứ hai là thiết bị cắt sét lan truyền lắp trong cụm thiết bị đóng cắt ở cả phía một chiều từ tấm pin xuống inverter và phía xoay chiều từ inverter ra tải. Lớp thứ ba là hệ tiếp đất chất lượng với điện trở nối đất đủ thấp, đây là nền tảng mà nếu thiếu thì hai lớp trên đều vô nghĩa.

Ngoài sét, một rủi ro khác thường bị xem nhẹ là hồ quang một chiều. Dòng điện một chiều từ tấm pin không tự tắt hồ quang như dòng xoay chiều, nên một mối nối lỏng có thể duy trì hồ quang âm ỉ và gây cháy mái. Vì vậy toàn bộ thiết bị đóng cắt phía một chiều phải là loại chuyên dụng cho điện mặt trời, tuyệt đối không dùng aptomat MCB thông thường của lưới xoay chiều thay thế. Đây là lỗi chúng tôi từng gặp ở những công trình do đội thi công thiếu kinh nghiệm thực hiện.

Lộ trình triển khai được Hoàng Phát Lighting khuyến nghị

Thay vì đầu tư một lần toàn bộ, chúng tôi khuyến nghị lộ trình ba giai đoạn giúp phân tán rủi ro và tối ưu vốn. Giai đoạn một: kiểm toán và thay thế toàn bộ hệ chiếu sáng sang LED hiệu suất cao, tách mạch tải ưu tiên trong tủ điện. Giai đoạn này hoàn vốn nhanh nhất, thường chỉ 1,5–2,5 năm, và làm nền cho mọi bước sau. Giai đoạn hai: lắp hệ hòa lưới thuần với công suất khớp tải nền ban ngày, bắt đầu cắt giảm hóa đơn ngay. Giai đoạn ba: khi giá pin lưu trữ tiếp tục giảm, bổ sung lưu trữ và nâng cấp lên inverter hybrid để nuôi mạch ưu tiên.

Cách làm theo giai đoạn có ưu điểm lớn: mỗi bước đều tự sinh dòng tiền để tài trợ cho bước sau, và bạn không bị khóa vào một công nghệ lưu trữ ngay khi thị trường còn đang biến động nhanh. Điều quan trọng là ngay từ giai đoạn một phải thiết kế hạ tầng mở — chừa sẵn không gian tủ, dự phòng tiết diện dây và tách sẵn mạch — để các giai đoạn sau chỉ là lắp thêm chứ không phải đập đi làm lại.

Nếu bạn đang cân nhắc phương án cụ thể cho công trình của mình, Hoàng Phát Lighting có thể khảo sát tải chiếu sáng thực tế, tính toán công suất tấm pin và dung lượng lưu trữ tương ứng, đồng thời tư vấn phương án thay thế đèn bằng đèn LED bulb, đèn LED âm trần hoặc đèn tuýp LED Philips để hạ tải trước khi đầu tư nguồn. Chúng tôi tin rằng một hệ thống được thiết kế đúng thứ tự sẽ tiết kiệm cho chủ đầu tư một khoản đáng kể so với cách làm ngược.

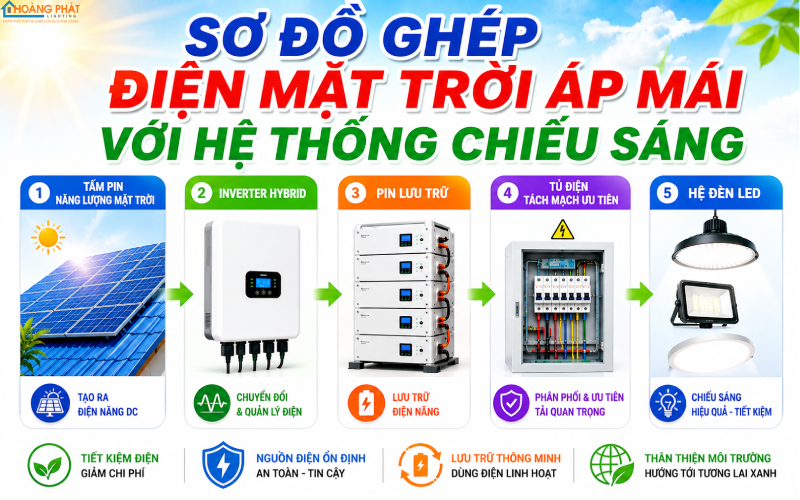

Sơ đồ ghép điện mặt trời áp mái với hệ thống chiếu sáng
