Hệ Thống Tiếp Đất (Nối Đất) Cho Nhà Ở: Vì Sao Cần Và Cách Làm Đúng

Hệ thống tiếp đất (còn gọi là nối đất, tiếp địa) là phần quan trọng nhưng thường bị bỏ qua nhất trong hệ điện gia đình. Rất nhiều nhà chỉ có dây nóng và dây nguội, không có dây tiếp đất, khiến nguy cơ điện giật tăng cao khi thiết bị rò điện. Dưới góc nhìn chuyên gia của Hoàng Phát Lighting, một hệ nối đất nhà ở đúng kỹ thuật là tuyến phòng thủ sống còn, kết hợp cùng aptomat chống giật để bảo vệ tính mạng. Bài viết này giải thích vì sao cần tiếp đất, nguyên lý hoạt động và cách làm đúng từ đầu.

Hệ thống tiếp đất là gì

Tiếp đất là việc nối phần vỏ kim loại của thiết bị điện và hệ thống điện xuống đất qua một dây dẫn và cọc tiếp địa chôn dưới lòng đất. Mục đích là tạo một đường dẫn có điện trở rất thấp để dòng điện rò hoặc dòng sự cố thoát an toàn xuống đất, thay vì truyền qua cơ thể người chạm vào thiết bị. Đây là nguyên tắc nền tảng của an toàn điện hiện đại, được quy định trong mọi tiêu chuẩn lắp đặt điện.

Vì sao nhà ở bắt buộc cần nối đất

Khi một thiết bị như bình nóng lạnh, máy giặt, tủ lạnh bị hỏng cách điện, dòng điện sẽ rò ra vỏ kim loại. Nếu không có tiếp đất, vỏ thiết bị mang điện áp nguy hiểm; người chạm vào sẽ bị giật, thậm chí tử vong. Khi có tiếp đất tốt, dòng rò thoát xuống đất và làm aptomat ngắt nhanh. Đặc biệt với thiết bị trong môi trường ẩm như nhà tắm, nhà bếp, tiếp đất là yêu cầu không thể thiếu. Bỏ qua nối đất là đánh cược tính mạng cả gia đình.

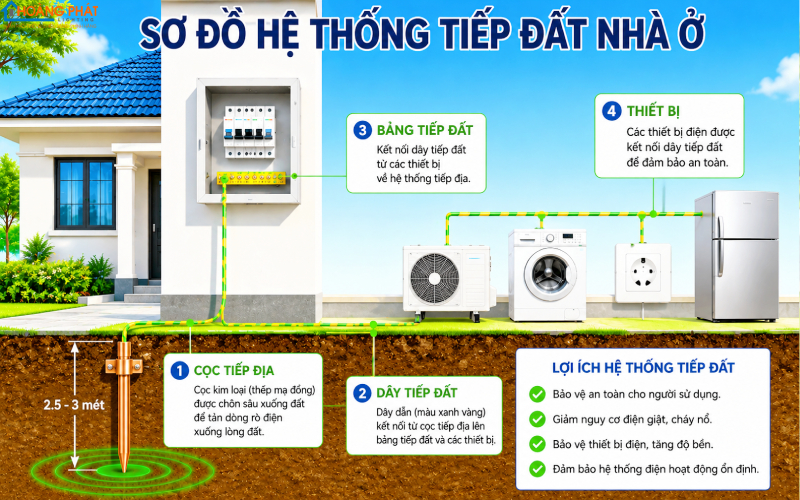

Sơ đồ hệ thống tiếp đất nhà ở: cọc tiếp địa, dây tiếp đất, bảng tiếp đất và thiết bị

Nguyên lý hoạt động của tiếp đất

Dòng điện luôn tìm đường có điện trở thấp nhất để đi. Cơ thể người có điện trở khá cao, nhưng vẫn đủ để dòng đi qua gây nguy hiểm. Hệ tiếp đất tạo một đường dẫn điện trở cực thấp xuống đất, nên khi có rò điện, gần như toàn bộ dòng sẽ chạy theo dây tiếp đất thay vì qua người. Đồng thời dòng lớn này kích hoạt thiết bị bảo vệ ngắt mạch tức thì. Tiếp đất và thiết bị bảo vệ phải phối hợp với nhau mới phát huy đầy đủ tác dụng.

Tiếp đất và thiết bị chống giật: bổ trợ lẫn nhau

Nhiều người nhầm tưởng có aptomat chống giật (RCBO/RCCB) thì không cần tiếp đất, hoặc ngược lại. Thực tế hai thứ bổ trợ nhau.

Vai trò của thiết bị chống dòng rò

Thiết bị chống dòng rò phát hiện chênh lệch dòng giữa dây nóng và dây nguội (dấu hiệu có dòng rò ra ngoài) và ngắt mạch trong tích tắc. Khi kết hợp với tiếp đất, dòng rò thoát xuống đất tạo chênh lệch rõ ràng giúp thiết bị tác động nhanh và chắc chắn hơn. Nên trang bị các thiết bị đóng cắt có chức năng chống giật cho nhánh thiết bị nguy hiểm.

Kết hợp tạo lớp an toàn kép

Tiếp đất xử lý dòng rò ở mức cơ bản, thiết bị chống giật là lớp bảo vệ chủ động ngắt điện. Một hệ điện an toàn cần cả hai. Thiếu tiếp đất, thiết bị chống giật vẫn hoạt động nhưng kém hiệu quả hơn; thiếu chống giật, tiếp đất không tự ngắt được mạch.

Các thành phần của hệ tiếp đất

Một hệ nối đất hoàn chỉnh gồm: cọc tiếp địa (thanh đồng hoặc thép mạ đồng đóng sâu xuống đất), dây nối đất từ cọc lên bảng tiếp đất, bảng/thanh tiếp đất tập trung trong tủ điện, và các dây tiếp đất phân nhánh tới từng ổ cắm điện ba chấu và thiết bị. Chất lượng mối nối giữa các thành phần quyết định hiệu quả của cả hệ thống — mối nối lỏng hoặc gỉ sét làm điện trở tăng cao, mất tác dụng.

Điện trở nối đất tiêu chuẩn

Điện trở nối đất càng thấp, dòng rò thoát càng dễ. Với nhà ở dân dụng, điện trở nối đất nên đạt dưới 4 ohm; một số hệ thống đặc biệt yêu cầu thấp hơn. Với công trình lớn dùng aptomat tổng dòng cao như aptomat MCCB, hệ tiếp đất càng phải được tính toán kỹ để dòng sự cố thoát nhanh và an toàn. Đất khô, đất cát, đất đá thường có điện trở cao, cần đóng nhiều cọc, đóng sâu hơn hoặc xử lý hóa chất giảm điện trở đất. Sau khi thi công, phải dùng đồng hồ đo điện trở đất để xác nhận đạt chuẩn, không nên đoán mò.

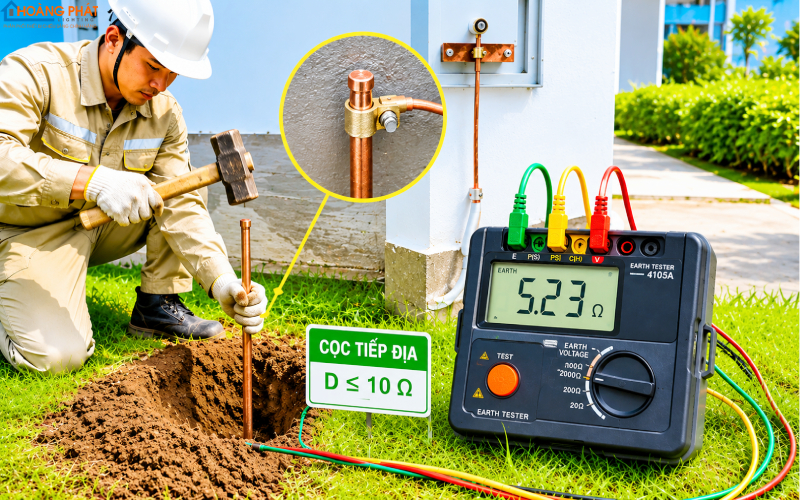

Ảnh đóng cọc tiếp địa và đo điện trở đất bằng đồng hồ chuyên dụng

Cách thi công hệ tiếp đất đúng kỹ thuật

Việc thi công cần đúng quy trình để đảm bảo hiệu quả lâu dài.

Đóng cọc và liên kết

Cọc tiếp địa đóng thẳng đứng xuống đất, sâu để chạm tầng đất ẩm có điện trở thấp. Nếu một cọc chưa đạt, đóng thêm nhiều cọc cách nhau và liên kết bằng dây hoặc thanh đồng, hàn hóa nhiệt để mối nối bền và dẫn tốt. Vị trí đóng cọc nên gần tủ điện để dây nối ngắn.

Đấu nối lên tủ điện

Dây từ cọc dẫn lên thanh tiếp đất trong tủ điện, từ đó phân tới các nhánh. Dùng dây tiếp đất đủ tiết diện; với hệ thống lớn nên dùng thiết bị và phụ kiện chất lượng như dòng Schneider. Mọi mối nối phải siết chặt, chống gỉ.

Dây tiếp đất và màu quy ước

Theo quy ước phổ biến, dây tiếp đất có màu vàng sọc xanh lá để dễ nhận biết, dây nguội màu xanh dương, dây nóng màu khác. Dùng đúng dây điện và màu giúp thợ điện sau này nhận diện nhanh, tránh đấu nhầm gây nguy hiểm. Tiết diện dây tiếp đất phải tương xứng với dây pha của mạch để chịu được dòng sự cố mà không nóng chảy.

Ổ cắm ba chấu và thiết bị cần nối đất

Chấu thứ ba của ổ cắm chính là chấu tiếp đất. Các thiết bị có vỏ kim loại và công suất lớn như bình nóng lạnh, máy giặt, tủ lạnh, lò vi sóng, máy tính bàn nhất thiết phải cắm vào ổ cắm ba chấu có nối đất. Dùng phích hai chấu hoặc cắt bỏ chấu đất là cực kỳ nguy hiểm. Khi lắp mới, hãy đảm bảo mọi ổ cắm cho thiết bị quan trọng đều được đấu dây tiếp đất đầy đủ. Ngay cả các đèn chiếu sáng ngoài trời có vỏ kim loại như đèn pha LED cũng nên được nối đất để tránh rò điện ra vỏ khi gặp mưa ẩm.

Kiểm tra và bảo trì hệ tiếp đất

Hệ tiếp đất cần được kiểm tra định kỳ vì điện trở đất thay đổi theo mùa và mối nối có thể gỉ. Nên đo lại điện trở nối đất hằng năm, đặc biệt trước mùa mưa bão. Kiểm tra các mối nối ở tủ điện, ổ cắm xem có lỏng, gỉ không. Một cách kiểm tra nhanh tại nhà là dùng bút thử điện hoặc đồng hồ đo để xác nhận vỏ thiết bị không mang điện. Khi nghi ngờ, hãy nhờ thợ điện chuyên môn đo đạc chính xác.

Những sai lầm thường gặp

Thứ nhất, nhà không có hệ tiếp đất nào cả. Thứ hai, nối đất vào ống nước hoặc dây nguội cho qua chuyện. Thứ ba, cọc tiếp địa đóng nông, điện trở cao mà không đo kiểm. Thứ tư, dùng phích hai chấu cho thiết bị cần nối đất. Thứ năm, mối nối lỏng, gỉ sau thời gian không kiểm tra. Tránh những lỗi này là bảo vệ trực tiếp tính mạng gia đình bạn.

Tư vấn tại Hoàng Phát Lighting

Hoàng Phát Lighting cung cấp đầy đủ vật tư cho hệ thống điện an toàn: dây dẫn, thiết bị đóng cắt, ổ cắm ba chấu và phụ kiện tủ điện chính hãng. Đội ngũ kỹ thuật sẽ tư vấn giải pháp tiếp đất và chống giật phù hợp hiện trạng nhà bạn, giúp hệ điện đạt chuẩn an toàn, bảo vệ người và thiết bị một cách bền vững.

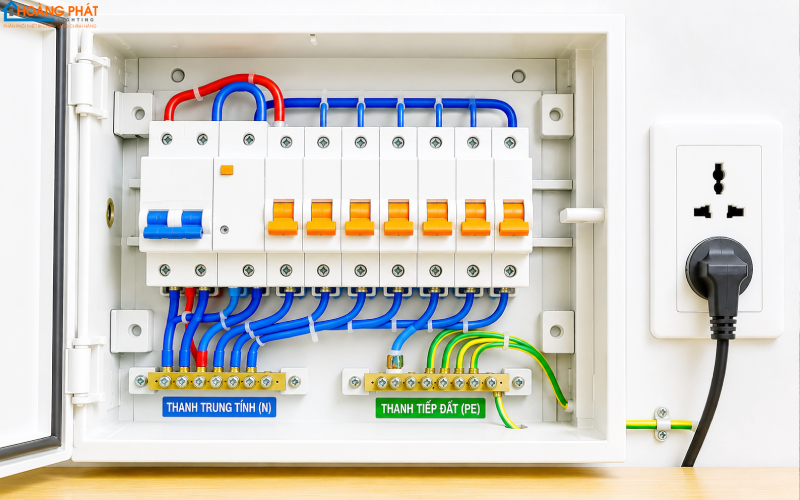

Ảnh tủ điện gia đình có thanh tiếp đất và ổ cắm ba chấu đấu nối gọn gàng
