Hướng Dẫn Đấu Nối Công Tắc 2 Chiều, 3 Chiều Đúng Kỹ Thuật, An Toàn

Đấu nối công tắc 2 chiều, 3 chiều là kỹ thuật giải quyết một nhu cầu rất đời thường: bật đèn ở chân cầu thang và tắt nó ở đầu cầu thang, hoặc bật đèn hành lang ở đầu này và tắt ở đầu kia. Nghe đơn giản nhưng đây lại là hạng mục mà thợ điện thiếu kinh nghiệm hay đấu sai nhất, và người dùng cuối thì hầu như không hiểu nguyên lý nên không biết cách kiểm tra. Bài viết này giải thích cách hoạt động của mạch đảo chiều, sơ đồ đấu đúng cho từng trường hợp, và những lỗi phổ biến khiến mạch chạy sai hoặc gây nguy hiểm.

Hiểu nguyên lý trước khi cầm tô vít

Nhiều người học đấu công tắc bằng cách nhớ thuộc lòng sơ đồ mà không hiểu tại sao, và đó là lý do khi gặp tình huống thực tế hơi khác một chút là họ bí. Nguyên lý thực ra rất đơn giản nếu bạn hình dung đúng.

Một công tắc thường chỉ có 2 cực: nó đóng hoặc mở mạch, giống một cây cầu bắc qua sông. Một công tắc 2 chiều có 3 cực: một cực chung và hai cực ra. Nó không đóng hay mở mạch, mà chuyển hướng dòng điện từ cực chung sang một trong hai cực ra — giống một cái ghi tàu hỏa, luôn nối, chỉ đổi đường ray. Khi bạn dùng hai công tắc kiểu ghi tàu này và nối hai đường ray giữa chúng, đèn sáng khi cả hai ghi cùng chọn một đường ray, và tắt khi chúng chọn hai đường khác nhau. Vì vậy bấm bất kỳ công tắc nào cũng đảo trạng thái đèn.

Đây là điểm mấu chốt giúp bạn hiểu vì sao mạch này không có khái niệm "vị trí bật" hay "vị trí tắt" cố định trên công tắc. Cùng một vị trí gạt của một công tắc có thể ứng với đèn sáng hoặc đèn tắt, tùy vào công tắc kia đang ở đâu. Nhiều người tưởng thợ đấu sai khi thấy điều này, thực ra đó là bản chất của mạch.

Cách nhận biết công tắc 2 chiều khi mua

Rất đơn giản: lật mặt sau và đếm số cực bắt dây. Công tắc thường có 2 cực, công tắc 2 chiều có 3 cực, công tắc trung gian có 4 cực. Trên các dòng công tắc và ổ cắm chính hãng, mặt sau còn in sẵn sơ đồ ký hiệu và đánh dấu cực chung — thường là chữ L, hoặc chấm tròn, hoặc màu khác biệt. Việc xác định đúng cực chung là bước quan trọng nhất; đấu nhầm cực chung sang cực ra là lỗi khiến mạch chạy sai mà nhìn bề ngoài không phát hiện được.

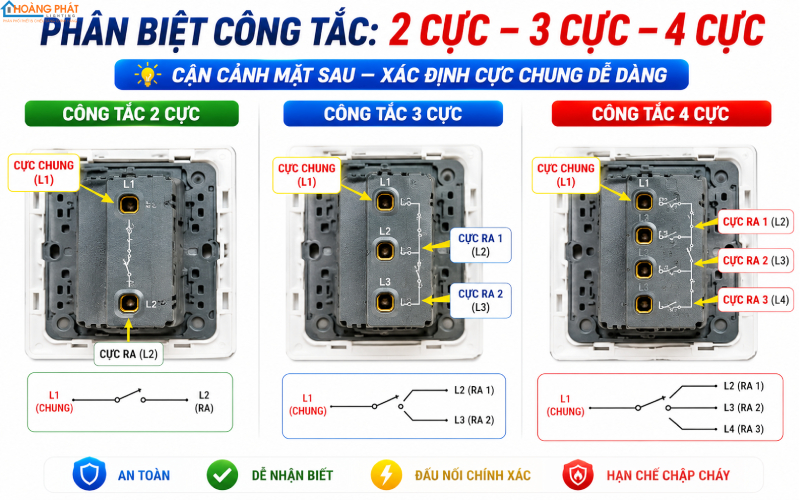

Phân biệt công tắc thường, công tắc 2 chiều và công tắc trung gian

Sơ đồ đấu công tắc 2 chiều điều khiển từ hai vị trí

Đây là cấu hình phổ biến nhất, dùng cho cầu thang, hành lang, phòng ngủ có công tắc ở cửa và đầu giường. Cấu hình cần: hai công tắc 3 cực, và một tuyến dây ba lõi nối giữa hai công tắc.

1. Dây pha từ nguồn đi vào cực chung của công tắc thứ nhất.
2. Hai cực ra của công tắc thứ nhất nối tới hai cực ra của công tắc thứ hai. Hai sợi này gọi là dây hành trình, và chúng phải nối tương ứng: ra 1 với ra 1, ra 2 với ra 2.
3. Cực chung của công tắc thứ hai đi tới một đầu của bóng đèn.
4. Dây trung tính từ nguồn đi thẳng tới đầu còn lại của bóng đèn, không qua công tắc nào.
5. Dây tiếp đất (nếu có) nối vào vỏ kim loại của đèn và đế công tắc nếu là loại có tiếp đất.

Điểm quan trọng nhất và cũng là lỗi nguy hiểm nhất: dây trung tính tuyệt đối không được đi qua công tắc. Nếu thợ đấu ngược — cho trung tính vào công tắc và pha thẳng vào đèn — thì đèn vẫn bật/tắt bình thường và bạn hoàn toàn không nhận ra sự khác biệt. Nhưng khi công tắc tắt, đui đèn vẫn còn điện áp pha. Người thay bóng sẽ bị giật dù đã tắt công tắc. Đây là lỗi thi công vô hình phổ biến ở Việt Nam và là nguyên nhân của rất nhiều tai nạn.

Cách kiểm tra thợ đã đấu đúng chiều chưa

Phép thử này mất chưa tới một phút, không cần kiến thức chuyên môn, và nên được thực hiện với mọi mạch đèn trong nhà chứ không riêng mạch 2 chiều. Chúng tôi khuyến nghị mọi gia chủ tự làm việc này khi nghiệm thu công trình, trước khi thanh toán cho đơn vị thi công. Một cây bút thử điện có giá rất rẻ nhưng là công cụ kiểm tra an toàn hiệu quả nhất mà bạn có thể sở hữu.

Điều khiển từ ba vị trí trở lên: công tắc trung gian

Khi cần bật/tắt đèn từ ba nơi — ví dụ: cầu thang ba tầng, hoặc hành lang dài có ba lối vào — bạn cần thêm công tắc trung gian 4 cực. Nguyên lý của nó là tráo đổi cặp dây hành trình: khi gạt, nó hoán vị hai sợi hành trình cho nhau, và điều đó có tác dụng đảo trạng thái đèn bất kể hai công tắc đầu cuối đang ở vị trí nào.

Cấu hình thực tế như sau: hai công tắc 3 cực luôn nằm ở hai đầu mạch, và mọi công tắc trung gian 4 cực nằm ở giữa, mắc nối tiếp trên cặp dây hành trình. Muốn điều khiển từ bốn vị trí thì dùng hai công tắc trung gian, năm vị trí thì ba công tắc trung gian, cứ thế mở rộng. Đây là điểm nhiều người nhầm: họ nghĩ cần công tắc "3 chiều" cho vị trí thứ ba, nhưng thực chất tên gọi trong ngành là công tắc trung gian, và nó có 4 cực chứ không phải 3.

Khi nào nên dùng giải pháp không dây thay vì đi dây

Với nhà đang cải tạo mà không muốn đục tường kéo thêm dây hành trình, có hai lựa chọn thực tế. Thứ nhất là dùng bộ công tắc điều khiển từ xa loại sóng vô tuyến: công tắc phụ chạy pin, gắn dán lên tường, gửi lệnh về bộ thu đặt tại vị trí đèn. Thứ hai là dùng rơ-le xung điều khiển bằng nút nhấn, cho phép nhiều nút nhấn song song mà chỉ cần dây hai lõi.

Giải pháp không dây có ưu điểm lớn về thi công nhưng cần lưu ý ba điểm: pin công tắc phụ cần thay sau 1–2 năm, tín hiệu có thể bị tường bê tông dày cản trở, và độ trễ nhỏ khi bấm. Với nhà xây mới, chúng tôi vẫn luôn khuyến nghị đi dây thật vì độ tin cậy tuyệt đối và không phụ thuộc pin — chi phí thêm cho một tuyến dây điện dân dụng ba lõi lúc xây thô là rất nhỏ so với việc phải cải tạo sau này.

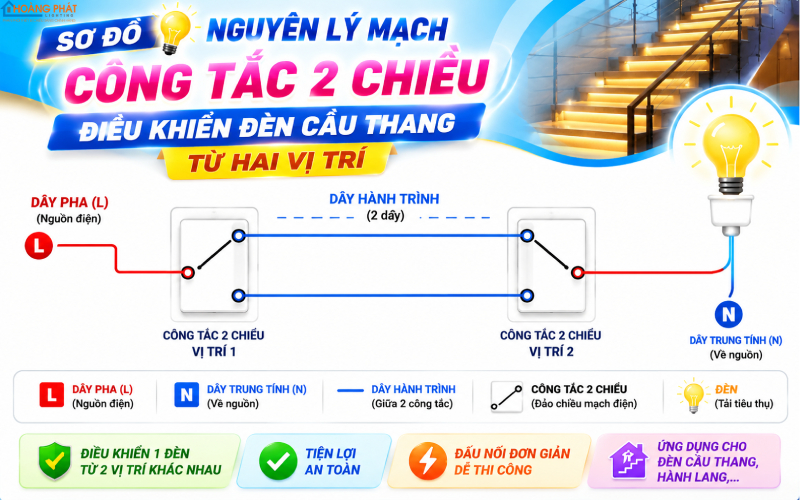

Sơ đồ đấu nối công tắc 2 chiều điều khiển đèn từ hai vị trí

Năm lỗi phổ biến khi đấu công tắc đảo chiều

• Đấu nhầm cực chung: lấy một cực ra làm cực chung khiến mạch chỉ hoạt động ở một số tổ hợp vị trí, gây hiện tượng "có lúc bấm được, có lúc không". Đây là lỗi số một.
• Nối chéo dây hành trình: ra 1 nối với ra 2 — mạch vẫn chạy nhưng logic đảo ngược, gây bối rối khi dùng. Không nguy hiểm nhưng khó chịu.
• Đưa dây trung tính vào công tắc: lỗi nguy hiểm nhất, đui đèn còn điện khi đã tắt. Bắt buộc kiểm tra bằng bút thử.
• Dùng dây hai lõi cho mạch cần ba lõi: thợ tận dụng dây có sẵn rồi "chế" bằng cách mượn trung tính làm hành trình. Cách này tạo mạch nguy hiểm và vi phạm nguyên tắc an toàn.
• Bỏ qua tiết diện dây hành trình: dây hành trình mang dòng tải của đèn, phải cùng tiết diện với dây pha chứ không được nhỏ hơn.

Lỗi thứ tư đáng nói thêm. Khi cải tạo, thợ thường gặp tình huống chỉ có sẵn dây hai lõi giữa hai vị trí công tắc, và giải pháp "sáng tạo" là dùng dây trung tính làm sợi hành trình thứ hai. Kết quả là mạch chạy được nhưng ở một số vị trí công tắc, điện áp pha xuất hiện trên dây vốn được sơn màu trung tính — cực kỳ nguy hiểm cho bất kỳ ai sửa chữa sau này, vì họ có mọi lý do để tin sợi dây đó an toàn. Nếu không đủ lõi dây, hãy chọn giải pháp không dây thay vì chế mạch.

Vì sao mạch đảo chiều hay bị đổ lỗi oan

Khi đèn cầu thang trục trặc, mạch đảo chiều thường bị nghi ngờ đầu tiên vì nó "phức tạp". Nhưng theo kinh nghiệm xử lý sự cố của chúng tôi, phần lớn các ca lại có nguyên nhân hoàn toàn khác. Nếu đèn thỉnh thoảng không lên dù bấm đủ kiểu, hãy kiểm tra đui đèn và mối nối tại hộp đèn trước — mạch đảo chiều đấu sai sẽ sai một cách nhất quán, còn tiếp xúc kém thì sai một cách ngẫu nhiên. Đây là dấu hiệu phân biệt rất hữu ích.

Tương tự, nếu đèn nháy nhẹ hoặc sáng mờ khi đã tắt, thủ phạm thường là dòng rò qua đèn báo trong công tắc chứ không phải lỗi mạch. Nhiều mẫu công tắc có đèn LED chỉ báo vị trí phát sáng trong bóng tối; dòng rất nhỏ chạy qua nó đủ nạp cho tụ trong driver của bóng LED tiết kiệm điện, khiến bóng lóe sáng theo chu kỳ. Giải pháp là chọn công tắc không có đèn báo cho các mạch dùng đèn LED bulb, hoặc lắp thêm tụ triệt tiêu. Với các mạch cấp cho đèn sân vườn ngoài trời, hiện tượng này càng dễ xảy ra do dây dài tạo điện dung ký sinh.

Chọn đèn phù hợp cho mạch đảo chiều

Mạch đảo chiều thường dùng cho cầu thang và hành lang — hai vị trí có yêu cầu riêng về đèn. Đây là nơi đèn bật/tắt rất nhiều lần mỗi ngày, nên số chu kỳ đóng cắt là yếu tố cần quan tâm. Driver của đèn LED chịu ứng suất mỗi lần khởi động, và một bộ đèn cầu thang có thể bị bật/tắt 30–40 lần mỗi ngày, gấp nhiều lần đèn phòng khách.

Với cầu thang, nên chọn đèn LED âm trần có driver chất lượng và tránh các bộ đèn giá rẻ. Về ánh sáng, ưu tiên bố trí sao cho rọi rõ mặt bậc mà không chiếu thẳng vào mắt người đi lên — đây là yêu cầu an toàn quan trọng hơn thẩm mỹ. Với hành lang dài, đèn LED ốp trần bố trí đều cho ánh sáng đồng nhất, tránh tạo vùng sáng tối xen kẽ gây mỏi mắt khi di chuyển.

Kết hợp mạch đảo chiều với cảm biến

Một nâng cấp đáng cân nhắc là bổ sung cảm biến chuyển động song song với mạch công tắc. Cấu hình lý tưởng cho cầu thang: cảm biến tự bật đèn ở mức sáng vừa khi có người, còn công tắc 2 chiều vẫn giữ nguyên để bật cưỡng bức khi cần sáng lâu. Cách đấu là mắc tiếp điểm cảm biến song song với đường ra của mạch đảo chiều, tuy nhiên cần chọn cảm biến có tiếp điểm khô và tính toán để hai đường điều khiển không xung đột. Đây là hạng mục nên để thợ có kinh nghiệm thực hiện, vì đấu sai có thể gây chập giữa hai đường điều khiển.

Lời khuyên từ Hoàng Phát Lighting

Điều chúng tôi muốn nhấn mạnh nhất không phải là kỹ thuật đấu nối — việc đó nên để thợ có chuyên môn làm. Điều quan trọng với bạn, với tư cách chủ nhà, là biết cách kiểm tra kết quả. Ba phép kiểm tra sau đây bạn hoàn toàn tự làm được và chúng phát hiện gần như mọi lỗi đấu nối nghiêm trọng.

Thứ nhất, thử toàn bộ tổ hợp vị trí: với mạch hai công tắc, hãy thử cả bốn tổ hợp và xác nhận mỗi lần bấm bất kỳ công tắc nào đèn đều đổi trạng thái. Nếu có tổ hợp nào bấm mà đèn không phản ứng, mạch đấu sai. Thứ hai, dùng bút thử điện kiểm tra đui đèn khi đã tắt — phải hoàn toàn không có điện. Thứ ba, sờ mặt công tắc sau một giờ đèn sáng liên tục; nếu ấm bất thường, mối nối bên trong có vấn đề tiếp xúc và cần siết lại.

Về vật tư, đây là hạng mục mà chúng tôi khuyên không nên tiết kiệm. Công tắc là thiết bị bạn chạm vào hàng chục lần mỗi ngày trong hàng chục năm, và tiếp điểm bên trong là nơi chịu hồ quang mỗi lần đóng cắt. Công tắc kém chất lượng có tiếp điểm mỏng, mòn nhanh, dẫn tới đánh lửa, phát nhiệt và cuối cùng là chập cháy trong hộp âm tường — nơi bạn không nhìn thấy cho tới khi quá muộn. Hoàng Phát Lighting cung cấp đầy đủ các dòng ổ cắm điện, thiết bị đóng cắt và aptomat MCB chính hãng cho mọi cấu hình mạch, kèm tư vấn kỹ thuật cụ thể theo bản vẽ của bạn.

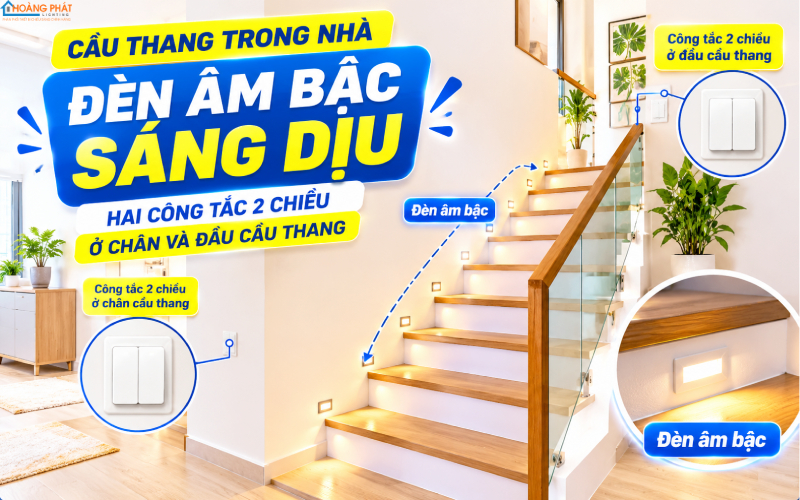

Ứng dụng công tắc 2 chiều điều khiển đèn cầu thang
