Phân Biệt MCB, MCCB Và RCBO: Cách Chọn Thiết Bị Đóng Cắt Đúng Chuẩn

Phân biệt MCB, MCCB và RCBO là kiến thức nền tảng nhưng lại khiến rất nhiều người nhầm lẫn khi lắp đặt tủ điện. Ba loại thiết bị đóng cắt này nhìn bề ngoài khá giống nhau nhưng chức năng, dòng định mức và vai trò bảo vệ hoàn toàn khác biệt. Chọn sai không chỉ gây lãng phí mà còn khiến hệ thống điện mất an toàn, không bảo vệ được người và tài sản khi có sự cố. Với kinh nghiệm phân phối thiết bị điện, Hoàng Phát Lighting sẽ giúp bạn phân biệt rõ MCB, MCCB, RCBO và biết cách chọn đúng thiết bị cho từng vị trí trong hệ thống.

Thiết bị đóng cắt là gì? Vai trò trong hệ thống điện

Thiết bị đóng cắt (aptomat, circuit breaker) là một loại khí cụ điện có nhiệm vụ tự động ngắt mạch khi xảy ra sự cố như: quá tải, ngắn mạch hoặc rò điện, đồng thời cho phép đóng/cắt mạch bằng tay khi cần. Đây là "người gác cổng" bảo vệ toàn bộ hệ thống điện và an toàn cho người sử dụng.

Một tủ điện hoàn chỉnh thường có nhiều cấp thiết bị đóng cắt: aptomat tổng bảo vệ toàn nhà, và các aptomat nhánh bảo vệ từng khu vực như: chiếu sáng, ổ cắm, điều hòa. Việc bố trí phân cấp giúp khi sự cố xảy ra ở một nhánh thì chỉ nhánh đó bị ngắt, không làm mất điện toàn bộ. Tất cả được lắp gọn trong tủ điện đạt chuẩn.

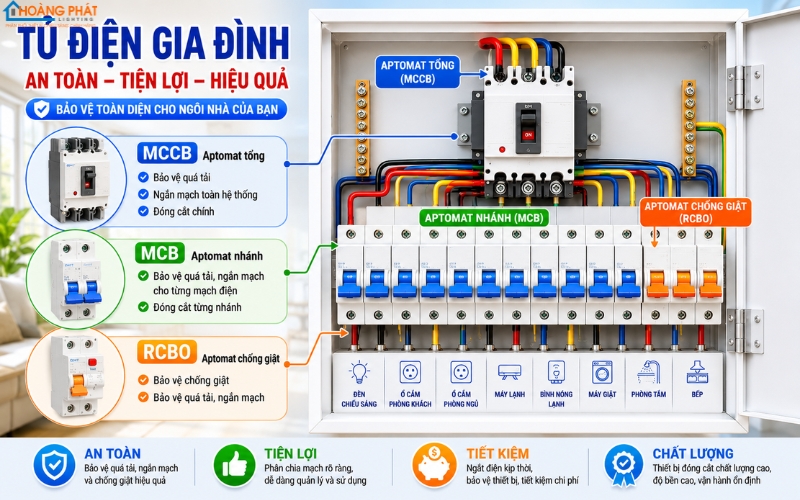

Thiết bị đóng cắt MCB MCCB RCBO trong tủ điện

MCB là gì? Đặc điểm và ứng dụng

MCB (Miniature Circuit Breaker) – aptomat tép hay aptomat nhỏ – là loại phổ biến nhất trong hệ thống điện dân dụng. MCB bảo vệ mạch khỏi hai sự cố chính: quá tải (dòng vượt định mức trong thời gian dài) và ngắn mạch (dòng tăng đột ngột do chập). Dòng định mức MCB thường từ 6A đến 63A, đôi khi tới 125A, với khả năng cắt ngắn mạch (Icu) phổ biến 4,5–10kA.

MCB được dùng cho các nhánh nhỏ như: chiếu sáng, ổ cắm, từng phòng. Ưu điểm là nhỏ gọn, giá hợp lý, dễ lắp trên thanh ray DIN. Tham khảo các dòng aptomat MCB đa dạng dòng định mức và đặc biệt là aptomat MCB Schneider cho nhu cầu chất lượng cao.

MCCB là gì? Khác MCB thế nào?

MCCB (Molded Case Circuit Breaker) – aptomat khối, aptomat vỏ đúc – là phiên bản "lớn" hơn MCB. MCCB có dòng định mức cao hơn nhiều, từ khoảng 16A đến 1600A hoặc hơn, khả năng cắt ngắn mạch lớn (lên tới hàng chục kA), và nhiều dòng cho phép điều chỉnh dòng tác động. Điều này khiến MCCB phù hợp làm aptomat tổng cho nhà lớn, tòa nhà, nhà xưởng và ứng dụng công nghiệp.

Sự khác biệt cốt lõi giữa MCB và MCCB nằm ở dòng định mức và khả năng cắt: MCB cho tải nhỏ dân dụng, MCCB cho tải lớn và dòng ngắn mạch cao. Chọn nhầm MCB cho vị trí cần MCCB sẽ khiến thiết bị không đủ khả năng cắt khi sự cố lớn, rất nguy hiểm. Tham khảo các dòng aptomat MCCB cho aptomat tổng công suất lớn.

RCBO và RCCB là gì? Vai trò chống giật

RCBO (Residual Current Breaker with Overcurrent) là thiết bị tích hợp ba chức năng trong một: chống dòng rò (chống giật), bảo vệ quá tải và bảo vệ ngắn mạch. Khi có dòng rò xuống đất – ví dụ khi người chạm vào dây điện hở hoặc thiết bị bị rò – RCBO ngắt điện trong tích tắc, bảo vệ tính mạng. Đây là lý do RCBO được xem là thiết bị bảo vệ quan trọng nhất cho khu vực ẩm ướt như nhà tắm, bếp, ngoài trời.

Cần phân biệt với RCCB (Residual Current Circuit Breaker) chỉ chống dòng rò mà không bảo vệ quá tải/ngắn mạch, nên thường phải lắp nối tiếp với MCB. Trong khi đó RCBO gộp tất cả, tiết kiệm không gian tủ điện. Mức dòng rò định mức phổ biến cho bảo vệ người là 30mA.

Bảng so sánh MCB, MCCB, RCBO và cách chọn

Nguyên tắc chọn: dùng MCCB làm aptomat tổng, MCB cho nhánh chiếu sáng và các tải nhỏ, RCBO cho nhánh ổ cắm và khu vực ẩm ướt để bảo vệ con người.

Cách tính dòng định mức và chọn aptomat phù hợp

Để chọn đúng dòng định mức aptomat, trước hết tính dòng tải: với điện 1 pha, I = P / (U × cosφ), trong đó U = 220V.

Ví dụ tải 4400W, cosφ ≈ 1 với tải thuần trở: I = 4400/220 = 20A. Sau đó chọn aptomat có dòng định mức cao hơn dòng tải khoảng 1,25–1,5 lần, ở đây chọn MCB 25A hoặc 32A.

Đồng thời, aptomat phải phối hợp với tiết diện dây dẫn: dây phải chịu được dòng lớn hơn dòng định mức aptomat để khi quá tải, aptomat ngắt trước khi dây quá nhiệt. Vì vậy nên chọn aptomat và dây điện dân dụng đồng bộ. Với các nhánh ổ cắm, ưu tiên RCBO để bảo vệ ổ cắm điện và người dùng.

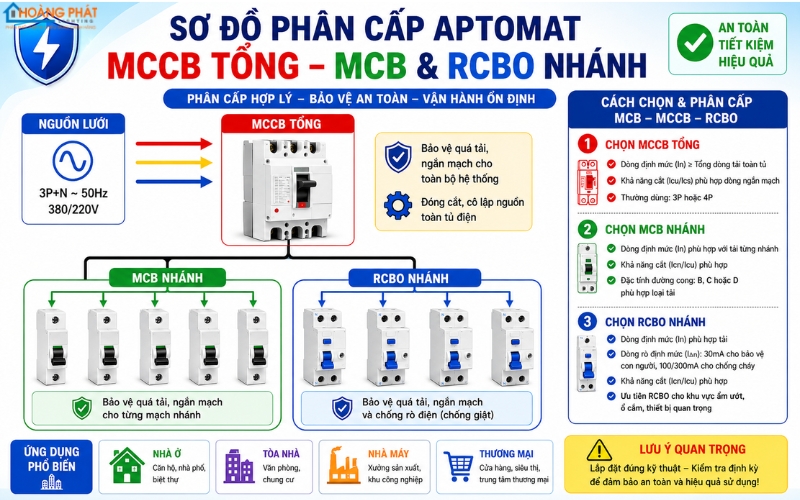

Sơ đồ phân cấp aptomat: MCCB tổng, MCB và RCBO nhánh trong tủ điện

Câu hỏi thường gặp về MCB, MCCB và RCBO

Nhà ở dân dụng có cần MCCB không?

Nhà nhỏ thường chỉ cần MCB tổng và MCB nhánh là đủ. MCCB cần cho nhà lớn, biệt thự nhiều tầng, hoặc nơi tổng công suất lớn cần khả năng cắt cao. Quan trọng là aptomat tổng phải đủ dòng định mức và khả năng cắt.

RCBO có thay thế hoàn toàn MCB không?

RCBO bao gồm chức năng của MCB cộng thêm chống dòng rò, nên có thể thay MCB ở nhánh cần bảo vệ chống giật. Tuy nhiên RCBO đắt hơn, nên thường chỉ lắp ở nhánh ổ cắm, khu ẩm; nhánh chiếu sáng đơn thuần có thể dùng MCB.

Aptomat hay nhảy là do đâu?

Thường do quá tải (dùng quá nhiều thiết bị một lúc), ngắn mạch (chập dây), hoặc rò điện (với RCBO). Cần xác định đúng nguyên nhân thay vì nâng dòng aptomat tùy tiện – nâng sai có thể gây cháy dây.

Những sai lầm phổ biến khi lắp đặt thiết bị đóng cắt

Trong thực tế thi công, đã có sai lầm khiến hệ thống bảo vệ trở nên vô tác dụng.

-  Sai lầm thứ nhất là chọn aptomat dòng quá cao so với tải và dây dẫn – khi đó dây có thể nóng chảy, cháy trước khi aptomat kịp ngắt. Đây là nguyên nhân tiềm ẩn của nhiều vụ chập cháy. Nguyên tắc đúng là aptomat luôn phải "yếu hơn" khả năng chịu tải của dây dẫn.

-  Sai lầm thứ hai là lắp đặt không phân cấp chọn lọc: aptomat tổng và nhánh cùng dòng định mức khiến khi sự cố ở một nhánh, cả nhà mất điện thay vì chỉ nhánh đó.

-  Sai lầm thứ ba là đấu nối lỏng lẻo tại các đầu cực aptomat, gây phát nhiệt, oxy hóa và hồ quang điện theo thời gian.

-  Cuối cùng, nhiều người quên kiểm tra định kỳ nút Test trên RCBO – thiết bị chống giật cần được test mỗi tháng để chắc chắn còn hoạt động.

Bảo trì định kỳ hệ thống đóng cắt

Mỗi 6–12 tháng, nên kiểm tra siết lại tiếp điểm, vệ sinh tủ điện, thử nút Test của RCBO và quan sát dấu hiệu bất thường như đổi màu, mùi khét. Việc bảo trì đơn giản này giúp phát hiện sớm nguy cơ và đảm bảo hệ thống bảo vệ luôn sẵn sàng khi sự cố xảy ra.
