Rơ-le Bảo Vệ Mất Pha, Thấp Áp, Cao Áp: Cách Chọn Và Đấu Nối Bảo Vệ Thiết Bị

Rơ-le bảo vệ mất pha, thấp áp và cao áp là "người gác cổng" thầm lặng cho hệ thống điện, đặc biệt với động cơ, máy bơm, điều hòa và dây chuyền sản xuất. Chỉ một lần mất pha hay điện áp bất thường không được ngắt kịp có thể cháy cuộn dây động cơ, hỏng bo mạch của cả loạt thiết bị đắt tiền. Nhiều nhà xưởng và gia đình chỉ lắp aptomat mà quên rằng aptomat không bảo vệ được các sự cố về pha và điện áp. Dưới góc nhìn kỹ thuật của Hoàng Phát Lighting, bài viết phân tích nguyên lý, cách chọn thông số và đấu nối rơ-le bảo vệ đúng cách.

Vì Sao Aptomat Không Đủ Để Bảo Vệ?

Nhiều người nghĩ có aptomat là đủ an toàn, nhưng aptomat chỉ bảo vệ quá tải và ngắn mạch — tức khi dòng điện quá lớn. Nó gần như "mù" trước các sự cố về chất lượng điện áp và pha, vốn cũng phá hỏng thiết bị không kém.

• Mất pha: một trong ba pha bị mất, động cơ ba pha chạy lệch, dòng tăng vọt, cháy cuộn dây.
• Thấp áp: điện áp tụt sâu làm động cơ ì, dòng tăng, nóng và cháy.
• Cao áp: điện áp vọt cao làm cháy bo mạch, phồng tụ của thiết bị điện tử.
• Lệch pha, sai thứ tự pha: động cơ quay ngược hoặc chạy bất thường, hư hại cơ khí.

Những sự cố này aptomat thường không nhận ra cho tới khi thiết bị đã hỏng và gây ra dòng lớn. Rơ-le bảo vệ ra đời để lấp đúng khoảng trống đó, giám sát trực tiếp điện áp và pha.

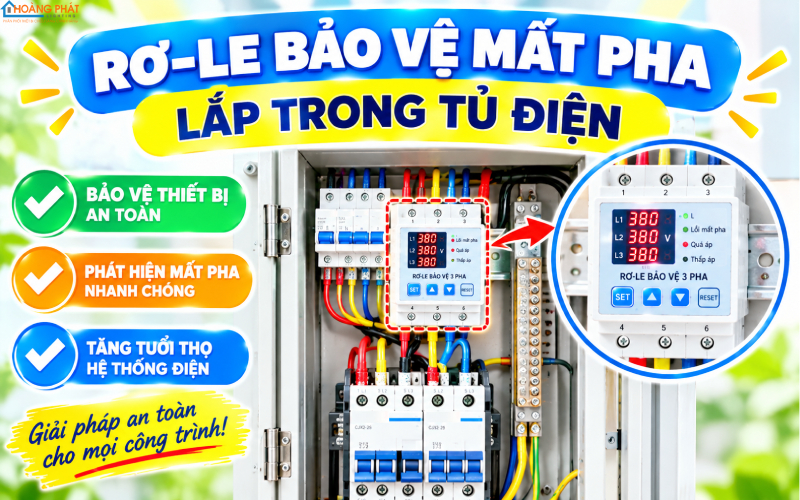

???? [VỊ TRÍ HÌNH 1] — Ảnh rơ-le bảo vệ mất pha lắp trong tủ điện. ALT: ro le bao ve mat pha

Aptomat và rơ-le bảo vệ — vai trò khác nhau

Cần hiểu rõ hai thiết bị này bổ sung cho nhau chứ không thay thế. Aptomat cắt dòng khi quá tải, ngắn mạch. Rơ-le bảo vệ giám sát chất lượng điện áp và pha, ra lệnh cho contactor ngắt tải khi phát hiện bất thường. Một hệ thống an toàn cần cả hai: aptomat lo dòng, rơ-le lo áp và pha. Thiếu rơ-le, thiết bị vẫn có nguy cơ cháy hỏng dù aptomat chưa nhảy.

Rơ-le Bảo Vệ Hoạt Động Thế Nào?

Rơ-le bảo vệ liên tục đo điện áp từng pha và so sánh với ngưỡng cài đặt. Khi một thông số vượt ra ngoài vùng an toàn trong khoảng thời gian trễ đã đặt, rơ-le tác động: mở tiếp điểm điều khiển, làm contactor nhả ra và ngắt điện tới tải. Khi điện trở lại bình thường, rơ-le cho phép đóng lại, thường kèm thời gian trễ để tránh đóng cắt liên tục.

Chính cơ chế trễ này rất quan trọng: nó giúp bỏ qua các dao động thoáng qua vô hại, chỉ ngắt khi sự cố thực sự kéo dài, đồng thời bảo vệ động cơ khỏi khởi động lại quá sớm khi áp chưa ổn định.

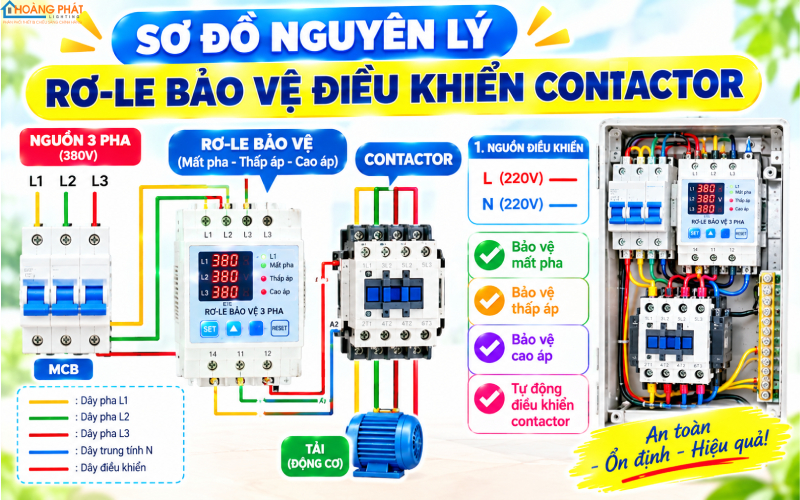

???? [VỊ TRÍ HÌNH 2] — Ảnh sơ đồ nguyên lý rơ-le bảo vệ điều khiển contactor. ALT: nguyen ly ro le bao ve dien ap

Các loại sự cố rơ-le phát hiện

Rơ-le bảo vệ hiện đại thường tích hợp nhiều chức năng giám sát trong một thiết bị. Hiểu rõ giúp bạn chọn loại phù hợp nhu cầu.

Chọn Rơ-le Một Pha Hay Ba Pha?

Lựa chọn đầu tiên là loại rơ-le phù hợp hệ thống điện của bạn. Nhà dân thường điện một pha; nhà xưởng, máy móc lớn dùng điện ba pha.

Với gia đình dùng điện một pha, rơ-le bảo vệ thấp/cao áp là đủ và rất hữu ích cho các thiết bị đắt tiền. Với nhà xưởng ba pha, bắt buộc phải có rơ-le bảo vệ mất pha để tránh sự cố cháy động cơ khi lưới mất một pha — điều xảy ra thường xuyên hơn nhiều người nghĩ. Rơ-le lắp trong tủ điện cùng aptomat MCCB tạo thành lớp bảo vệ hoàn chỉnh.

Vì sao mất pha xảy ra thường xuyên hơn ta nghĩ

Mất pha không phải chuyện hiếm. Nó xảy ra khi một pha của lưới bị đứt, cầu chì một pha nổ, mối nối một pha lỏng cháy, hoặc sự cố tại trạm biến áp. Với hộ dùng điện ba pha, chỉ cần một trong ba pha gặp vấn đề là động cơ đã đối mặt nguy cơ. Nhiều xưởng chỉ nhận ra tầm quan trọng của rơ-le bảo vệ pha sau khi đã cháy một động cơ đắt tiền vì mất pha mà không hề hay biết, khi đó chi phí đã lớn hơn nhiều lần một chiếc rơ-le.

Cài Đặt Ngưỡng Điện Áp Hợp Lý

Cài ngưỡng quá hẹp thì rơ-le ngắt liên tục gây phiền; quá rộng thì không bảo vệ được. Cần cân bằng theo thực tế điện khu vực.

• Ngưỡng thấp áp thường đặt quanh vùng điện áp tối thiểu an toàn cho thiết bị.
• Ngưỡng cao áp đặt trên mức bình thường một khoảng để bắt quá áp thực sự.
• Khu vực điện yếu, hay dao động nên nới ngưỡng và tăng trễ để tránh ngắt nhầm.
• Thiết bị càng nhạy, đắt tiền thì càng nên đặt ngưỡng bảo vệ chặt hơn.

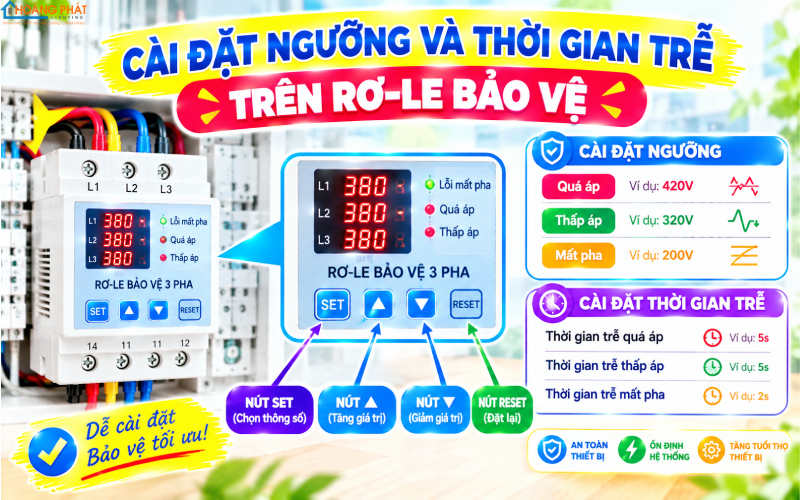

???? [VỊ TRÍ HÌNH 3] — Ảnh cài đặt ngưỡng và thời gian trễ trên rơ-le bảo vệ. ALT: cai dat nguong ro le bao ve

Vai trò của thời gian trễ

Thời gian trễ quyết định rơ-le "nhẫn nại" tới đâu trước khi ngắt. Đặt trễ ngắn thì bảo vệ nhạy nhưng dễ ngắt vì dao động thoáng qua; đặt trễ dài thì bỏ qua nhiễu nhỏ nhưng phản ứng chậm với sự cố thật. Với động cơ, thời gian trễ đóng lại sau sự cố còn giúp bảo vệ khỏi khởi động khi áp chưa ổn, tránh dòng khởi động lớn gây hại. Cân chỉnh trễ theo loại tải là kỹ năng quan trọng khi lắp rơ-le.

Đấu Nối Rơ-le Bảo Vệ Đúng Cách

Rơ-le bảo vệ không tự ngắt tải trực tiếp mà điều khiển gián tiếp qua contactor. Sơ đồ đấu nối cơ bản gồm rơ-le giám sát điện áp, tiếp điểm của nó nối vào mạch điều khiển cuộn hút contactor.

1. Cấp nguồn giám sát cho rơ-le từ các pha cần bảo vệ.
2. Đấu tiếp điểm ra của rơ-le vào mạch điều khiển cuộn hút contactor.
3. Contactor đóng cấp điện cho tải khi rơ-le báo bình thường; nhả ngắt tải khi rơ-le báo sự cố.
4. Kết hợp với thiết bị đóng cắt và aptomat cho bảo vệ dòng, tạo hệ hoàn chỉnh.

Ứng Dụng Thực Tế Trong Nhà Xưởng

Trong môi trường sản xuất, rơ-le bảo vệ pha gần như bắt buộc vì thiệt hại khi động cơ cháy rất lớn, chưa kể gián đoạn sản xuất. Vài ứng dụng điển hình:

• Bảo vệ động cơ máy bơm, quạt công nghiệp khỏi mất pha, cháy cuộn dây.
• Bảo vệ dây chuyền sản xuất khỏi dừng đột ngột gây hư sản phẩm dở dang.
• Bảo vệ thang máy, băng tải khỏi sai thứ tự pha gây chạy ngược nguy hiểm.
• Bảo vệ hệ thống lạnh, kho lạnh khỏi hỏng block do điện áp bất thường.

Một tủ điện xưởng chuẩn thường có aptomat MCCB tổng, các aptomat MCB Schneider nhánh và rơ-le bảo vệ pha cho từng động cơ quan trọng, đảm bảo vừa bảo vệ dòng vừa bảo vệ áp và pha toàn diện.

Tính toán chi phí và lợi ích

Chi phí một rơ-le bảo vệ pha nhỏ hơn rất nhiều so với giá một động cơ hay chi phí quấn lại cuộn dây, chưa kể thiệt hại do dừng sản xuất. Chỉ cần rơ-le cứu được động cơ một lần khi mất pha là đã hoàn vốn nhiều lần. Đây là khoản đầu tư có tỷ suất bảo vệ rất cao mà nhiều xưởng nhỏ vẫn bỏ qua cho tới khi gặp sự cố đắt giá.

Ứng Dụng Cho Gia Đình Điện Một Pha

Gia đình thường không có động cơ ba pha nhưng vẫn hưởng lợi lớn từ rơ-le bảo vệ thấp/cao áp, nhất là ở khu vực điện chập chờn hoặc hay mưa bão.

• Bảo vệ tủ lạnh, tủ đông, điều hòa khỏi thấp áp gây cháy block.
• Bảo vệ tivi, thiết bị điện tử khỏi quá áp gây cháy bo mạch.
• Tự ngắt và đóng lại có trễ, bảo vệ máy nén khỏi khởi động sớm.
• Phối hợp với ổn áp để vừa ổn định vừa ngắt khi vượt giới hạn.

Rơ-le bảo vệ áp một pha nhỏ gọn, có thể lắp cho từng thiết bị hoặc cho cả nhà tại tủ điện, kết hợp aptomat và dây điện chuẩn để hệ thống an toàn toàn diện.

Lắp cho từng thiết bị hay cho cả nhà?

Có hai cách bố trí. Lắp rơ-le tổng ở tủ điện bảo vệ cả nhà thì kinh tế, nhưng khi ngắt sẽ mất điện toàn bộ. Lắp riêng cho từng thiết bị đắt tiền như tủ lạnh, điều hòa thì bảo vệ có chọn lọc, chỉ ngắt thiết bị đó khi cần, các thiết bị khác vẫn hoạt động. Nhiều gia đình chọn phương án kết hợp: rơ-le tổng cho cả nhà và rơ-le riêng cho vài thiết bị quan trọng nhất, cân bằng giữa chi phí và mức độ bảo vệ.

Sai Lầm Thường Gặp Khi Dùng Rơ-le Bảo Vệ

• Chỉ lắp aptomat, nghĩ đã đủ an toàn mà bỏ qua bảo vệ pha và điện áp.
• Cài ngưỡng quá hẹp khiến rơ-le ngắt liên tục ở khu vực điện yếu.
• Đấu nối sai làm rơ-le mất tác dụng hoặc gây ngắt nhầm.
• Chọn sai loại một pha/ba pha không phù hợp hệ thống.
• Không kiểm tra định kỳ, tới khi cần bảo vệ thì rơ-le đã hỏng mà không biết.

Dùng ổ cắm và thiết bị điện chất lượng, kết hợp rơ-le bảo vệ đấu nối đúng, là cách đầu tư thông minh để tránh những thiệt hại lớn từ sự cố điện áp và pha.

Bảo Trì Và Kiểm Tra Định Kỳ

Rơ-le bảo vệ cũng cần được kiểm tra để đảm bảo luôn sẵn sàng khi có sự cố. Một thiết bị bảo vệ hỏng thầm lặng còn nguy hiểm hơn không có, vì tạo cảm giác an toàn giả.

1. Định kỳ kiểm tra đèn báo trạng thái của rơ-le xem hoạt động bình thường không.
2. Thử mô phỏng sự cố (ngắt một pha ở điều kiện an toàn) để xác nhận rơ-le tác động đúng.
3. Kiểm tra các mối đấu nối, siết lại nếu lỏng do rung động lâu ngày.
4. Xem lại ngưỡng cài đặt còn phù hợp không nếu điều kiện điện khu vực thay đổi.

Việc bảo trì nên nằm trong lịch kiểm tra tủ điện tổng thể, do người có chuyên môn thực hiện để đảm bảo an toàn và độ tin cậy của toàn hệ thống.

Câu Hỏi Thường Gặp (FAQ)

❓ Rơ-le bảo vệ khác aptomat thế nào?

Aptomat bảo vệ quá tải và ngắn mạch (về dòng), còn rơ-le bảo vệ giám sát điện áp và pha, ngắt khi có mất pha, thấp áp, cao áp. Hai thiết bị bổ sung cho nhau, nên dùng cả hai.

❓ Nhà dùng điện một pha có cần rơ-le bảo vệ không?

Rất nên, đặc biệt ở khu vực điện chập chờn. Rơ-le bảo vệ thấp/cao áp giúp bảo vệ tủ lạnh, điều hòa, thiết bị điện tử khỏi hỏng do điện áp bất thường.

❓ Mất pha có nguy hiểm cho động cơ ba pha không?

Rất nguy hiểm. Khi mất một pha, động cơ ba pha chạy lệch, dòng ở hai pha còn lại tăng vọt, làm nóng và cháy cuộn dây nhanh chóng. Rơ-le bảo vệ mất pha ngắt kịp thời để tránh điều này.

❓ Vì sao rơ-le hay ngắt ở nhà tôi?

Có thể do khu vực điện yếu, dao động nhiều mà ngưỡng cài quá hẹp hoặc trễ quá ngắn. Nới ngưỡng và tăng thời gian trễ hợp lý thường giảm ngắt nhầm, nhưng cần cân bằng để vẫn bảo vệ được.

❓ Có tự lắp rơ-le bảo vệ được không?

Việc đấu nối rơ-le, contactor trong tủ điện là kỹ thuật, cần người có chuyên môn để đảm bảo đúng sơ đồ và an toàn. Không nên tự làm nếu chưa có kinh nghiệm về tủ điện.

❓ Rơ-le bảo vệ có thay thế ổn áp không?

Không. Ổn áp điều chỉnh ổn định điện áp trong dải nhất định, còn rơ-le ngắt hẳn khi vượt giới hạn an toàn. Chúng bổ sung cho nhau: ổn áp lo phần ổn định, rơ-le lo phần ngắt bảo vệ, dùng cùng nhau là tốt nhất.

❓ Sai thứ tự pha gây hại gì cho máy móc?

Với động cơ ba pha, sai thứ tự pha làm động cơ quay ngược chiều, cực kỳ nguy hiểm với máy bơm, thang máy, băng tải vì có thể gây hư hại cơ khí và tai nạn. Rơ-le bảo vệ thứ tự pha giúp phát hiện và ngăn chặn kịp thời.

❓ Rơ-le bảo vệ dùng được bao lâu?

Nếu chất lượng tốt và lắp đúng, rơ-le dùng bền nhiều năm. Tuy nhiên nên kiểm tra định kỳ vì thiết bị bảo vệ hỏng thầm lặng sẽ tạo cảm giác an toàn giả, nguy hiểm khi sự cố xảy ra. Thử tác động định kỳ là cách tốt để chắc chắn rơ-le vẫn hoạt động.

???? [VỊ TRÍ HÌNH 4] — Ảnh checklist chọn và lắp rơ-le bảo vệ pha. ALT: checklist ro le bao ve mat pha
