Rơ-le Trung Gian Và Contactor: Khác Nhau Thế Nào, Chọn Dùng Khi Nào?

Rơ-le trung gian và contactor là hai thiết bị bị nhầm lẫn nhiều nhất trong tủ điện. Cả hai đều có cuộn hút, đều đóng cắt tiếp điểm khi cấp điện vào cuộn, nhìn bề ngoài na ná nhau và đôi khi giá chênh không nhiều. Nhưng dùng nhầm rơ-le vào chỗ cần contactor là một trong những nguyên nhân âm thầm gây cháy tủ điện, và ngược lại dùng contactor cho việc của rơ-le là lãng phí không cần thiết.

Bài viết đi thẳng vào bản chất kỹ thuật để anh chị chọn đúng ngay từ đầu, thay vì học thuộc bảng tra. Cuối bài có bảng chọn nhanh theo từng ứng dụng thực tế thường gặp trong nhà ở, cửa hàng và công trình nhỏ.

Bản chất khác nhau: khuếch đại tín hiệu hay đóng cắt công suất

Hai thiết bị này sinh ra để giải quyết hai bài toán hoàn toàn khác nhau. Hiểu đúng mục đích thiết kế thì mọi khác biệt còn lại đều tự suy ra được.

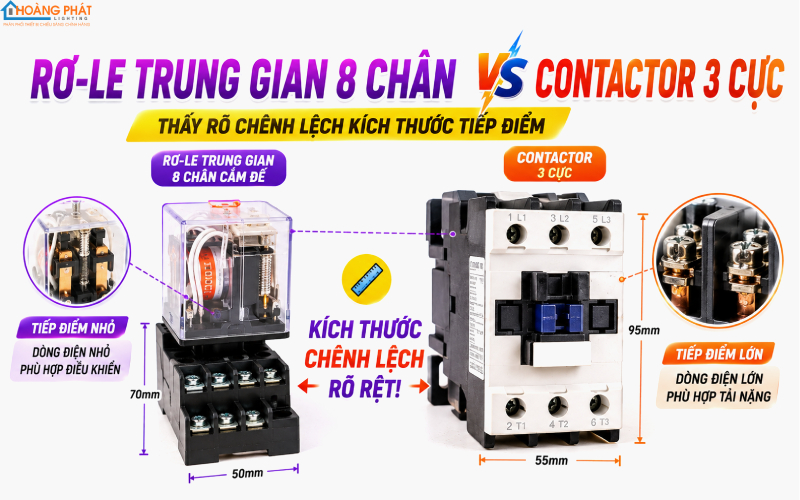

So sánh rơ-le trung gian và contactor

Rơ-le trung gian giải bài toán tín hiệu

Rơ-le trung gian đúng như tên gọi: nó đứng ở giữa. Tín hiệu điều khiển từ cảm biến, bộ hẹn giờ hay bộ điều khiển thường rất yếu, chỉ vài chục mili-ampe, và chỉ có một đầu ra. Rơ-le nhận tín hiệu yếu đó, dùng nó để đóng các tiếp điểm cơ khí, từ đó điều khiển tiếp các mạch khác.

Giá trị lớn nhất của rơ-le nằm ở hai chỗ. Thứ nhất là cách ly: mạch điều khiển và mạch bị điều khiển hoàn toàn tách biệt về điện, nên bộ điều khiển điện tử được bảo vệ khỏi lưới 220V. Thứ hai là nhân tín hiệu: một rơ-le có thể có 2, 4 hoặc nhiều cặp tiếp điểm, cho phép một tín hiệu điều khiển đồng thời nhiều mạch, có cả tiếp điểm thường mở lẫn thường đóng.

Vì mục đích là tín hiệu, tiếp điểm rơ-le được thiết kế nhỏ gọn, dòng định mức thường chỉ 5A, 8A hoặc 10A, và quan trọng là không có buồng dập hồ quang. Đây chính là giới hạn cốt tử của nó.

Contactor giải bài toán công suất

Contactor được thiết kế cho một việc duy nhất: đóng và cắt dòng tải lớn một cách an toàn, hàng chục nghìn lần, trong nhiều năm. Mọi chi tiết của nó đều phục vụ mục tiêu đó.

Tiếp điểm contactor to, dày, thường phủ hợp kim bạc chịu được hồ quang và dòng lớn. Lò xo ép mạnh để bảo đảm áp lực tiếp xúc cao, giảm điện trở tiếp xúc và giảm phát nhiệt. Cơ cấu đóng cắt dứt khoát, nhanh, để rút ngắn thời gian hồ quang tồn tại.

Quan trọng nhất là buồng dập hồ quang — chi tiết mà rơ-le trung gian không có. Đây là điểm khác biệt cốt lõi quyết định thiết bị nào dùng được ở đâu, và cũng là phần được giải thích kỹ ở mục tiếp theo.

Hồ quang — khác biệt cốt lõi ít người hiểu rõ

Nếu chỉ nhớ một điều từ bài viết này, hãy nhớ phần này. Toàn bộ lý do không được dùng rơ-le thay contactor nằm ở đây.

Hồ quang hình thành và phá hoại thế nào

Ngay khoảnh khắc hai tiếp điểm tách nhau vài phần trăm mili-mét, điện áp giữa chúng đủ để ion hóa lớp không khí mỏng ở giữa. Không khí ion hóa dẫn điện, dòng tiếp tục chạy qua dưới dạng plasma nóng rực. Hồ quang chỉ tắt khi khe hở đủ lớn hoặc khi dòng xoay chiều đi qua điểm không.

Trong khoảng thời gian ngắn ngủi đó, kim loại tại bề mặt tiếp điểm bị nung chảy và bốc hơi một phần. Mỗi lần đóng cắt lấy đi một chút kim loại và để lại bề mặt rỗ, cháy xém. Sau hàng nghìn lần, tiếp điểm mòn vẹt, điện trở tăng, phát nhiệt nhiều hơn, và cuối cùng có thể hàn dính vào nhau.

Tiếp điểm dính là tình huống nguy hiểm nhất: thiết bị mất khả năng cắt điện. Máy bơm không tắt được, đèn không tắt được, và nếu có sự cố quá tải phía sau thì thiết bị bảo vệ ở đây coi như vô dụng. Người dùng thường chỉ phát hiện khi đã muộn.

Buồng dập hồ quang làm việc gì

Contactor có buồng dập hồ quang gồm các lá thép xếp song song. Khi hồ quang hình thành, từ trường do chính dòng hồ quang sinh ra sẽ kéo nó vào buồng. Tại đây hồ quang bị chia nhỏ thành nhiều đoạn ngắn, bị làm nguội bởi các lá thép, và tắt rất nhanh.

Kết quả là thời gian tồn tại hồ quang giảm mạnh, lượng kim loại bị mất mỗi lần cắt giảm theo. Đây là lý do contactor cắt được dòng chục ampe hàng trăm nghìn lần, trong khi rơ-le cắt cùng dòng đó chỉ vài nghìn lần đã hỏng.

Ngoài ra contactor còn được thiết kế để mở tiếp điểm với khoảng cách lớn và tốc độ nhanh — hai yếu tố cũng góp phần dập hồ quang. Rơ-le trung gian có khoảng mở nhỏ và cơ cấu nhẹ, không làm được việc này.

Tải cảm — nơi rơ-le chết nhanh nhất

Tải trở như: đèn sợi đốt hay bếp điện dễ cắt vì dòng và áp cùng pha, hồ quang tắt gọn khi dòng qua điểm không. Tải cảm thì khác hẳn: động cơ, máy bơm, quạt, cuộn dây đều tích năng lượng trong từ trường. Khi cắt, năng lượng này bung ra tạo xung điện áp ngược rất cao, kéo dài hồ quang.

Đây là lý do một rơ-le ghi 10A có thể chạy tốt với 8A tải đèn nhưng chết nhanh với 3A tải động cơ. Thông số dòng ghi trên vỏ luôn ứng với một loại tải cụ thể — đọc kỹ tài liệu sẽ thấy nhà sản xuất ghi rõ dòng cho tải trở và tải cảm khác nhau.

Đèn LED cũng là ca đặc biệt. Driver LED có tụ đầu vào, tạo dòng xung nạp tụ rất lớn trong vài mili giây đầu khi đóng mạch. Dòng xung này có thể gấp hàng chục lần dòng làm việc, đủ hàn dính tiếp điểm rơ-le nhỏ. Một dàn đèn LED âm trần nhìn tổng công suất rất khiêm tốn nhưng dòng đóng lại rất lớn.

Bảng so sánh và cách chọn nhanh

Tổng hợp lại thành bảng để tra nhanh khi thiết kế tủ.

Quy tắc chọn theo ba câu hỏi

Câu hỏi một: thiết bị này cắt dòng bao nhiêu? Dưới 3A tải trở thuần thì rơ-le trung gian dùng được. Trên mức đó, hoặc không chắc chắn, chọn contactor. Đừng chọn sát ngưỡng ghi trên vỏ — luôn để biên an toàn ít nhất 50%.

Câu hỏi hai: tải là loại gì? Động cơ, máy bơm, điều hòa, hoặc bất kỳ thứ gì có cuộn dây — chọn contactor, không tranh cãi. Đèn LED số lượng nhiều — chọn contactor vì dòng xung nạp tụ. Chỉ có tải trở nhỏ và tín hiệu mới dùng rơ-le.

Câu hỏi ba: đóng cắt bao nhiêu lần mỗi ngày? Mạch đóng cắt liên tục theo cảm biến, chục lần mỗi giờ, sẽ tích lũy hàng trăm nghìn chu kỳ trong vài năm. Tần suất cao đẩy nhanh mọi vấn đề, nên càng phải chọn thiết bị có biên dự phòng rộng.

Mô hình kết hợp: rơ-le điều khiển contactor

Đây là cách làm chuẩn mực trong tủ điện chuyên nghiệp và giải quyết được cả hai bài toán cùng lúc. Bộ điều khiển hoặc cảm biến cấp tín hiệu yếu cho rơ-le trung gian. Rơ-le đóng tiếp điểm cấp điện cho cuộn hút contactor. Contactor mới là thứ đóng cắt dòng tải thật.

Ưu điểm rất rõ. Bộ điều khiển được cách ly hoàn toàn khỏi mạch động lực. Rơ-le chỉ cắt dòng cuộn hút contactor — vài chục mili-ampe, đúng sở trường của nó nên bền hàng chục năm. Contactor lo phần nặng, đúng thiết kế của nó. Khi hỏng, chỉ cần rút rơ-le ra thay trong vài giây mà không động tới dây động lực.

Chi phí thêm cho một con rơ-le là nhỏ so với lợi ích. Đây là bố trí nên áp dụng cho mọi mạch tự động trong tủ điện gia đình và công trình nhỏ.

Ứng dụng thực tế: chọn gì cho từng bài toán

Phần này đưa các tình huống hay gặp và câu trả lời thẳng.

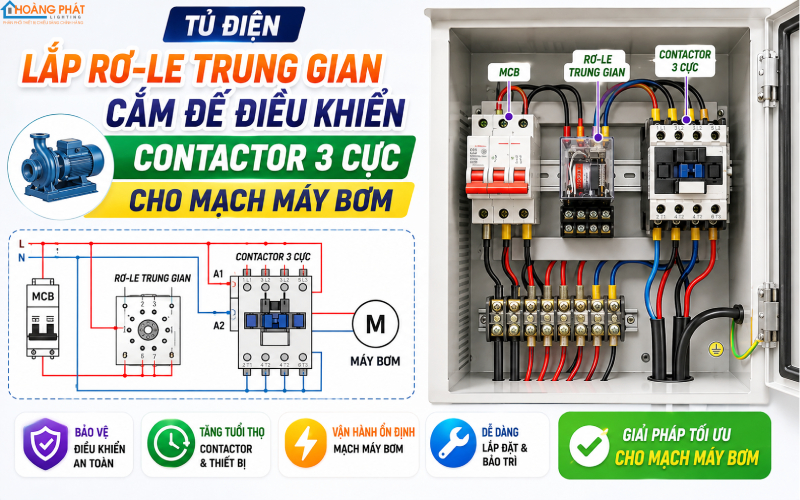

Mô hình rơ-le trung gian điều khiển contactor trong tủ điện

Mạch chiếu sáng công cộng và sân vườn

Đây là ứng dụng phổ biến nhất trong nhà ở có sân. Bộ hẹn giờ hoặc cảm biến quang cấp tín hiệu, contactor đóng cắt cả tuyến đèn. Với dàn đèn sân vườn hoặc đèn pha LED công suất tổng vài trăm oát, dứt khoát phải dùng contactor.

Chọn contactor có dòng định mức ít nhất gấp đôi dòng làm việc tính toán, riêng với tải LED nên gấp 3 để hấp thụ dòng xung nạp tụ. Nhiều nhà sản xuất có dòng contactor chuyên cho tải LED, ghi rõ số lượng bộ đèn tối đa cho mỗi cấp dòng — nếu có, hãy dùng loại này.

Phía trước contactor vẫn phải có aptomat MCB bảo vệ ngắn mạch và quá tải. Contactor không phải thiết bị bảo vệ; nó chỉ đóng cắt theo lệnh. Nhầm lẫn hai chức năng này là lỗi khá phổ biến.

Máy bơm, quạt và các tải động cơ

Động cơ có dòng khởi động gấp 5–7 lần dòng làm việc và là tải cảm điển hình. Đây là vùng cấm tuyệt đối của rơ-le trung gian. Rất nhiều ca cháy tủ bơm bắt nguồn từ việc dùng rơ-le 10A điều khiển thẳng bơm 750W vì thấy dòng làm việc chỉ khoảng 3,5A.

Đúng bài là: phao hoặc cảm biến mức nước cấp tín hiệu cho rơ-le trung gian, rơ-le cấp điện cuộn hút contactor, contactor đóng cắt bơm. Nếu bơm quan trọng, bổ sung thêm rơ-le nhiệt bảo vệ quá tải để cắt khi động cơ kẹt hoặc chạy khô.

Chọn contactor theo dòng ghi trên nhãn động cơ, có tính hệ số khởi động, và tra đúng cấp sử dụng dành cho tải động cơ chứ không phải cấp cho tải trở. Hai cấp này cho dòng cho phép chênh nhau rất nhiều trên cùng một con contactor. Với quạt công nghiệp và quạt điện công suất lớn cũng áp dụng nguyên tắc tương tự.

Khi rơ-le là lựa chọn đúng

Đừng đi tới thái cực ngược lại là dùng contactor cho mọi thứ. Contactor to, đắt, cuộn hút tiêu thụ điện liên tục khi đóng, và kêu rõ mỗi lần đóng cắt — đặt gần phòng ngủ sẽ rất khó chịu.

Rơ-le là lựa chọn đúng cho: mạch báo trạng thái, đèn báo trên mặt tủ, chuyển tín hiệu ra nhiều nhánh, cách ly bộ điều khiển khỏi lưới, và điều khiển tải trở rất nhỏ.

Ưu điểm lớn của rơ-le là kiểu cắm đế: khi hỏng chỉ cần rút ra cắm cái mới, không tháo dây, không mất thời gian. Với các mạch điều khiển phức tạp, đây là lợi thế bảo trì rất đáng giá.

Lắp đặt, vận hành và các lỗi hay gặp

Chọn đúng thiết bị mới là một nửa. Nửa còn lại là lắp và dùng cho đúng.

Bảo trì kiểm tra contactor và rơ-le trung gian

Năm lỗi lắp đặt phổ biến

1. Dùng rơ-le thay contactor vì thấy dòng làm việc nhỏ — quên mất tải cảm và dòng xung khởi động.
2. Chọn contactor sát dòng làm việc, không để biên dự phòng cho dòng khởi động và dòng xung LED.
3. Nhầm điện áp cuộn hút: cuộn 220V và cuộn 24V khác nhau hoàn toàn, cấp nhầm là cháy cuộn ngay.
4. Lắp contactor sát nhau không chừa khe thoáng — cuộn hút sinh nhiệt liên tục, tủ nóng, tuổi thọ giảm.
5. Không siết chặt cọc đấu — điện trở tiếp xúc cao, phát nhiệt, cháy cọc, đúng cơ chế như cháy đui đèn.

Lỗi thứ ba đáng nói thêm: cuộn hút cháy thường không có dấu hiệu báo trước và làm cả mạch ngừng hoạt động. Luôn kiểm tra kỹ nhãn cuộn hút trước khi cấp điện, đặc biệt khi thay thế thiết bị cũ mà không còn tài liệu.

Với tủ đặt ngoài trời hoặc nơi ẩm, cần chọn vỏ tủ có cấp bảo vệ phù hợp và cân nhắc gắn sấy chống ngưng tụ. Hơi ẩm đọng trên tiếp điểm gây oxy hóa và làm hỏng thiết bị nhanh hơn nhiều so với môi trường khô. Dây đấu vào cọc cũng phải đúng tiết diện; xem thêm nhóm dây điện dân dụng để chọn cho đúng dòng tải.

Dấu hiệu thiết bị sắp hỏng

Contactor kêu ù liên tục thay vì cạch một tiếng rồi im là dấu hiệu điện áp cuộn hút thấp, mạch từ bẩn hoặc lò xo yếu. Tình trạng này làm tiếp điểm rung, phát nhiệt và mòn rất nhanh — cần xử lý ngay chứ không để chạy tiếp.

Vỏ contactor nóng bất thường khi sờ sau thời gian chạy tải nghĩa là hoặc quá tải, hoặc cọc đấu lỏng, hoặc tiếp điểm đã mòn. Đây là lúc mở ra kiểm tra tiếp điểm; thấy rỗ cháy nhiều thì thay cả bộ, đừng cố dùng.

Với hệ thống quan trọng, nên có sổ theo dõi và thay thế định kỳ theo số chu kỳ đóng cắt ước tính. Thay chủ động rẻ hơn nhiều so với sự cố dừng hệ thống. Xem thêm nhóm thiết bị đóng cắt để chọn đúng chủng loại; Hoàng Phát Lighting hỗ trợ tính toán dòng và cấp sử dụng theo từng tải cụ thể.
