Trạm Sạc Xe Điện Tại Nhà (EV Charger): Chọn Công Suất, Aptomat Và Đi Dây An Toàn

Các loại sạc xe điện và mức công suất

Bộ sạc gia đình phổ biến chia theo dòng: sạc xoay chiều một pha cho nhu cầu qua đêm và sạc công suất lớn hơn cho người cần nạp nhanh. Điểm cần nắm là dòng điện (A) mà bộ sạc rút từ lưới, vì chính con số này quyết định aptomat và dây dẫn.

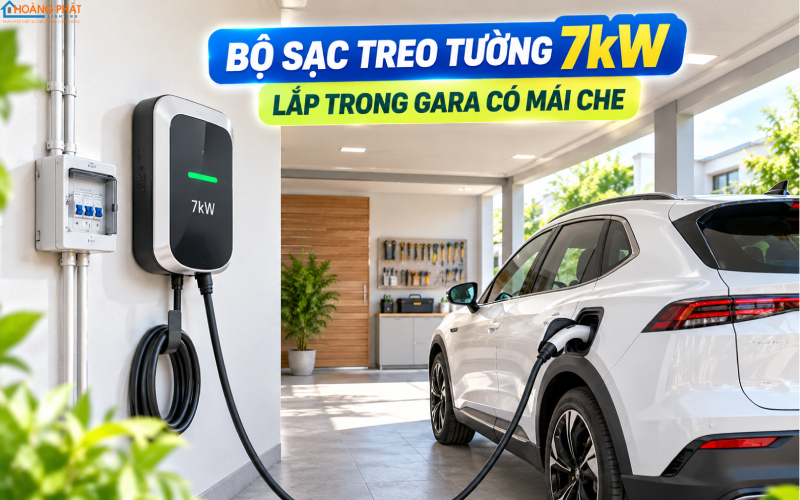

Trạm sạc xe điện tại nhà

Với đa số hộ gia đình, bộ sạc treo tường 7kW là lựa chọn cân bằng: đủ nhanh để nạp đầy qua đêm mà không đòi hỏi nâng cấp nguồn điện quá lớn. Sạc công suất cao hơn cần đường điện riêng và đôi khi phải làm việc với điện lực về công suất hợp đồng.

Một sai lầm phổ biến là quy đổi công suất bộ sạc sang “tương đương mấy cái điều hòa” rồi yên tâm dùng ổ cắm sẵn có. Thực tế, khác biệt lớn nhất không nằm ở công suất tức thời mà ở thời gian duy trì dòng cao: điều hòa có chu kỳ nghỉ của máy nén, còn bộ sạc kéo dòng gần như không đổi suốt nhiều giờ. Chính đặc tính tải liên tục này làm nóng tích lũy ở mọi điểm tiếp xúc yếu.

Vì sao không nên cắm sạc vào ổ thường lâu dài

Sạc một pha hay ba pha cho gia đình

Phần lớn hộ dùng điện một pha và bộ sạc 7kW một pha là đủ cho một xe nạp qua đêm. Ba pha chỉ cần khi lắp bộ sạc công suất rất lớn, sạc nhiều xe cùng lúc, hoặc nhà vốn đã dùng nguồn ba pha cho các tải công nghiệp nhỏ. Chọn đúng ngay từ đầu tránh phải cải tạo nguồn tốn kém sau này, và giúp cân đối tải giữa các pha nếu có.

Chọn aptomat và thiết bị bảo vệ cho đường sạc

Đường sạc phải có aptomat riêng, không dùng chung với ổ cắm hay chiếu sáng. Nguyên tắc chọn: dòng định mức aptomat lớn hơn dòng sạc tối đa khoảng 1,25 lần, đồng thời nhỏ hơn khả năng chịu tải của dây. Với sạc 7kW một pha (khoảng 32A), thường chọn aptomat 40A.

Quan trọng không kém là bảo vệ chống dòng rò. Bộ sạc xe điện nên đi qua thiết bị chống giật phù hợp; nhiều bộ sạc chất lượng đã tích hợp bảo vệ rò DC bên trong, nhưng đường điện vẫn cần một lớp bảo vệ độc lập tại tủ điện. Chọn dòng thiết bị đóng cắt đúng chuẩn giúp cắt điện tức thì khi có sự cố chạm vỏ hay rò ra vỏ xe.

Aptomat MCB hay MCCB cho trạm sạc

Với sạc gia đình một pha dưới 11kW, một aptomat MCB dòng định mức phù hợp là đủ. Nhà có nhiều xe hoặc sạc ba pha công suất lớn nên cân nhắc aptomat MCCB để có khả năng cắt dòng ngắn mạch lớn hơn và chỉnh được ngưỡng bảo vệ.

Tính tiết diện dây và độ sụt áp

Bộ sạc chạy dòng cao liên tục nên dây dẫn phải đủ tiết diện để không phát nóng và không sụt áp quá mức. Dây quá nhỏ vừa nguy hiểm vừa làm bộ sạc tự giảm công suất để bảo vệ. Với đường sạc, nên chọn tiết diện “rộng tay” hơn một cấp so với tính toán tối thiểu, đặc biệt khi khoảng cách từ tủ điện tới điểm sạc xa.

Nguyên tắc thực dụng: sạc 7kW dùng dây đồng 6mm² cho khoảng cách dưới 20 mét; nếu xa hơn hoặc muốn dự phòng nâng cấp, dùng 10mm². Ưu tiên dây điện ruột đồng nhiều sợi, cách điện chịu nhiệt tốt, đi trong ống bảo vệ.

Công thức kiểm tra sụt áp

Độ sụt áp tăng theo chiều dài và dòng điện, giảm khi tiết diện lớn. Với đường sạc dài, hãy giữ sụt áp dưới 3% để bộ sạc hoạt động đúng công suất. Nếu tính ra vượt ngưỡng, giải pháp là tăng tiết diện dây chứ không hạ công suất sạc.

Vị trí lắp đặt và điều kiện môi trường

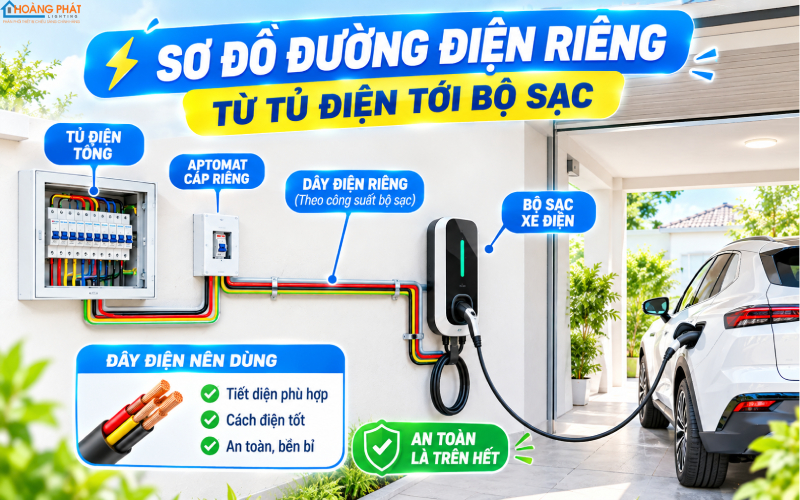

Aptomat và dây cho sạc ô tô điện

Bộ sạc thường đặt ở sân, gara hoặc tường ngoài, nơi tiếp xúc mưa nắng. Do đó cấp bảo vệ IP của bộ sạc và hộp đấu nối rất quan trọng: tối thiểu IP54 cho nơi có hắt nước, cao hơn nếu lắp hoàn toàn ngoài trời. Đầu cắm và cáp sạc cần treo gọn, tránh để dưới đất đọng nước.

• Lắp ở độ cao vừa tầm với, tránh trẻ em nghịch đầu sạc.
• Có mái che hoặc hộp bảo vệ nếu đặt ngoài trời.
• Khu vực sạc nên có chiếu sáng đủ để cắm rút ban đêm an toàn — dùng đèn pha LED hoặc đèn ốp tường chống nước.
• Chừa khoảng thông thoáng quanh bộ sạc để tản nhiệt.

Nhiệt độ môi trường cũng ảnh hưởng tới bộ sạc. Đặt bộ sạc nơi nắng chiếu trực tiếp cả ngày khiến linh kiện điện tử bên trong nóng, tuổi thọ giảm và đôi khi bộ sạc tự hạ công suất để tự bảo vệ. Một mái che nhỏ hoặc vị trí trong bóng râm vừa bảo vệ thiết bị vừa giúp thao tác cắm rút dễ chịu hơn dưới trời hè. Với nhà để xe kín, cần đảm bảo thông gió vì quá trình sạc tỏa nhiệt và kéo dài nhiều giờ.

Chống nước và chống bụi cho điểm sạc ngoài trời

Điểm sạc ngoài trời phải kín nước ở cả bộ sạc lẫn hộp đấu nối. Ưu tiên đầu nối có nắp che, cáp treo cao tránh ngâm nước, và ron gioăng còn tốt. Vào mùa mưa, kiểm tra kỹ để nước không len vào khe đấu — đây là nơi dễ phát sinh rò điện nhất nếu chủ quan.

Sạc thông minh và tối ưu chi phí điện

Nhiều bộ sạc hiện có kết nối ứng dụng, cho phép hẹn giờ và giới hạn công suất. Tính năng hẹn giờ đặc biệt hữu ích để né giờ cao điểm và tránh đẩy tổng sản lượng vào bậc giá cao. Một số bộ còn cân bằng tải động, tự giảm dòng sạc khi cả nhà đang dùng nhiều thiết bị để không quá tải aptomat tổng.

Với hộ đã lắp điện năng lượng mặt trời, sạc xe vào ban ngày bằng điện tự sản xuất là cách giảm chi phí vận hành đáng kể, biến chiếc xe thành “kho lưu điện di động” tận dụng nguồn mặt trời dư thừa.

Cân bằng tải để không nâng cấp nguồn

Nếu công suất hợp đồng của nhà hạn chế, tính năng cân bằng tải giúp bộ sạc “nhường” điện cho các thiết bị ưu tiên, tránh nhảy aptomat tổng vào giờ cao điểm. Đây là giải pháp kinh tế hơn so với xin nâng công suất hoặc kéo thêm pha.

Quy trình lắp đặt an toàn từng bước

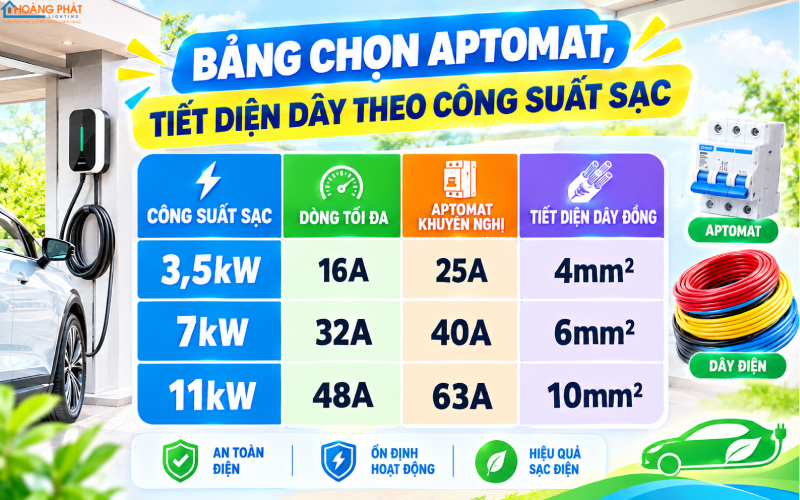

Cách chọn dây aptomat sạc xe điện

1. Khảo sát công suất hợp đồng và tủ điện hiện có, xác định còn dư tải không.
2. Chọn công suất bộ sạc phù hợp nhu cầu và nguồn điện.
3. Kéo đường điện riêng từ tủ điện: aptomat riêng, dây đủ tiết diện, có bảo vệ chống giật.
4. Lắp bộ sạc đúng độ cao, đảm bảo IP và cố định chắc vào tường.
5. Đấu nối, siết cốt đúng lực, kiểm tra tiếp đất của vỏ bộ sạc.
6. Đo kiểm cách điện, thử chống rò, sạc thử và theo dõi nhiệt độ đầu cốt trong lần đầu.

Câu hỏi thường gặp khi lắp sạc xe điện tại nhà

Nhà một pha có sạc ô tô được không? Được, bộ sạc 7kW một pha phù hợp phần lớn hộ gia đình. Chỉ khi cần công suất rất lớn hoặc nhiều xe mới cần điện ba pha.

Sạc qua đêm có tốn điện đột biến không? Có, một lần nạp đầy có thể thêm hàng chục kWh. Hãy tính vào ngân sách điện tháng và tận dụng hẹn giờ, điện mặt trời để tối ưu.

Có cần xin phép điện lực không? Với sạc gia đình công suất vừa, thường chỉ cần đảm bảo trong công suất hợp đồng. Công suất lớn hoặc lắp cho nhiều căn nên trao đổi trước với điện lực về khả năng cấp nguồn.

Bộ sạc di động và bộ sạc cố định

Bộ sạc di động tiện mang theo nhưng công suất thấp và không nên dùng làm giải pháp chính hằng ngày. Bộ sạc treo tường cố định, đi đường điện riêng, mới là phương án an toàn và bền cho nhu cầu sạc thường xuyên tại nhà.

Chi phí đầu tư và bài toán vận hành

Chi phí lắp một trạm sạc gia đình gồm ba phần: bản thân bộ sạc, phần điện kéo riêng (aptomat, dây, bảo vệ chống giật) và công lắp đặt. Phần điện thường bị đánh giá thấp nhưng lại quyết định độ an toàn; tiết kiệm sai chỗ ở khâu này là rước rủi ro cháy nổ về nhà. Ngược lại, chi phí vận hành lại rất dễ chịu nếu biết sạc đúng cách.

Về vận hành, sạc tại nhà rẻ hơn nhiều so với trạm sạc công cộng nhanh. Nếu kết hợp hẹn giờ để tránh giờ cao điểm và tận dụng điện mặt trời, chi phí mỗi lần nạp có thể giảm thêm đáng kể. Đừng quên khu vực sạc cần đèn sân vườn hoặc đèn tường đủ sáng để cắm rút an toàn vào buổi tối.

So sánh sạc tại nhà và trạm công cộng

Trạm công cộng nhanh phù hợp khi đi xa, nhưng đơn giá và hao mòn pin do sạc nhanh liên tục thường cao hơn. Sạc chậm qua đêm tại nhà giúp pin bền và chi phí thấp, nên là phương án chính cho xe dùng hằng ngày trong đô thị.

Chuẩn bị hạ tầng điện cho tương lai xe điện

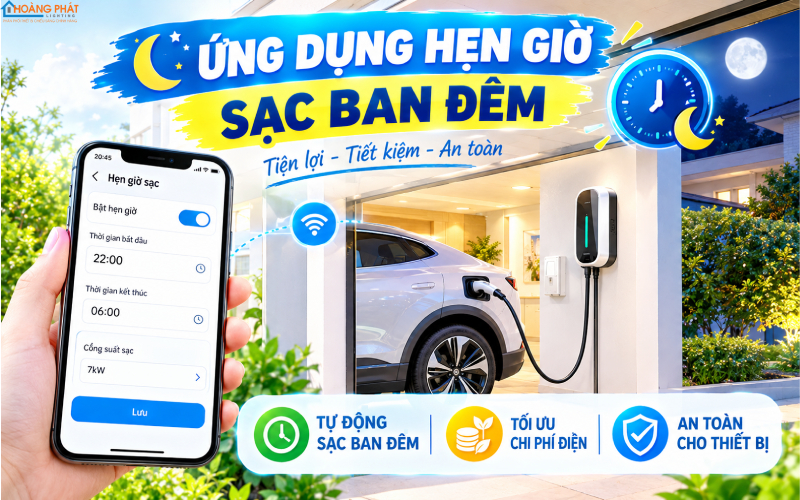

Sạc xe điện thông minh tiết kiệm điện

Khi chọn phương án lắp sạc, nên nghĩ xa hơn nhu cầu hiện tại. Nhà có thể mua thêm xe, đổi xe công suất pin lớn hơn, hoặc muốn nâng tốc độ sạc. Chuẩn bị hạ tầng “rộng tay” ngay từ đầu giúp tránh đục tường kéo lại đường điện về sau.

• Chừa sẵn vị trí và không gian trong tủ điện cho aptomat của đường sạc thứ hai.
• Đi ống luồn dây tiết diện lớn hơn mức cần, để sau này thay dây to hơn dễ dàng.
• Ưu tiên bộ sạc có thể nâng cấp phần mềm, hỗ trợ sạc thông minh và kết nối ứng dụng.
• Nếu có kế hoạch lắp điện mặt trời, bố trí sao cho sạc xe tận dụng được nguồn ban ngày.

Một hệ thống tủ điện được quy hoạch tốt sẽ tích hợp gọn gàng đường sạc cùng các tải khác, dễ mở rộng và dễ bảo trì. Đây là tư duy nên có khi điện khí hóa phương tiện đang trở thành xu hướng tất yếu tại các đô thị Việt Nam.

Sạc hai chiều và lưu điện từ xe

Công nghệ sạc hai chiều cho phép dùng pin xe như một nguồn dự phòng cấp ngược lại cho nhà khi mất điện. Dù chưa phổ biến, việc chọn hạ tầng có khả năng tương thích sẽ giúp bạn không lạc hậu khi tính năng này trở nên thông dụng.

Bảo trì và kiểm tra định kỳ trạm sạc

Trạm sạc chạy tải nặng nhiều giờ nên cần được kiểm tra định kỳ như một hạng mục điện quan trọng, không phải lắp xong là quên. Việc bảo trì đơn giản nhưng ngăn ngừa hầu hết sự cố nghiêm trọng.

1. Định kỳ kiểm tra đầu cốt, siết lại cốt bắt dây nếu có dấu hiệu lỏng hay đổi màu.
2. Quan sát đầu sạc và cáp: nứt, phồng, chảy nhựa là dấu hiệu cần thay ngay.
3. Thử nút test của thiết bị chống giật hằng tháng để chắc chắn còn tác dụng.
4. Giữ khe tản nhiệt sạch, không che chắn làm nóng bộ sạc.
5. Nếu bộ sạc báo lỗi lặp lại hoặc aptomat hay nhảy, ngừng dùng và kiểm tra đường điện.

Kết luận

Trạm sạc tại nhà là khoản đầu tư hạ tầng điện đáng giá, nhưng chỉ an toàn khi được thiết kế đúng từ nguồn: aptomat riêng, dây đủ tiết diện, bảo vệ chống giật và tiếp đất chắc chắn. Làm đúng ngay từ đầu giúp bạn sạc nhanh, tiết kiệm và yên tâm suốt vòng đời chiếc xe.
