Tụ Bù Công Suất Phản Kháng: Giảm Tiền Phạt Cosφ Cho Nhà Xưởng

Tụ bù công suất phản kháng là thiết bị mà mọi nhà xưởng, khách sạn hay tòa nhà dùng điện ba pha đều nên hiểu rõ, bởi nó liên quan trực tiếp tới một khoản tiền xuất hiện đều đặn trên hóa đơn điện hàng tháng: tiền mua công suất phản kháng, hay như cách gọi quen thuộc của nhiều chủ xưởng là tiền phạt cosφ. Điều đáng nói là khoản này hoàn toàn có thể loại bỏ gần hết bằng một khoản đầu tư thường hoàn vốn trong vài tháng tới hơn một năm. Bài viết này giải thích bản chất vấn đề bằng ngôn ngữ dễ hiểu, cách tính dung lượng cần bù và những cái bẫy kỹ thuật khiến tủ tụ bù hỏng sớm.

Công suất phản kháng là gì — giải thích không cần công thức

Đây là khái niệm bị coi là khó, nhưng thực ra rất trực quan nếu bỏ qua toán học và nhìn vào bản chất vật lý.

Hình ảnh dễ nhớ nhất: ly bia và lớp bọt

Hãy tưởng tượng bạn gọi một ly bia. Phần bia thật là thứ bạn uống được, đó là công suất tác dụng — phần điện năng biến thành chuyển động của máy, thành ánh sáng, thành nhiệt. Lớp bọt phía trên không uống được nhưng vẫn chiếm chỗ trong ly, đó là công suất phản kháng. Cả ly bia gồm bia và bọt là công suất biểu kiến — thứ mà dây dẫn, máy biến áp và lưới điện phải gánh. Bạn không dùng được lớp bọt, nhưng vẫn phải mang cả ly. Nếu bọt quá nhiều, bạn cần một chiếc ly lớn hơn để có cùng lượng bia — nghĩa là dây to hơn, máy biến áp lớn hơn, tổn thất nhiều hơn.

Hệ số công suất cosφ nói lên điều gì

Hệ số công suất là tỉ lệ giữa phần bia thật so với cả ly. Giá trị bằng một nghĩa là toàn bộ dòng điện đều sinh công hữu ích, hoàn hảo. Giá trị 0,7 nghĩa là chỉ khoảng bảy mươi phần trăm dòng điện làm việc thật, phần còn lại chạy qua chạy lại giữa nguồn và tải mà không tạo ra gì. Với các nhà xưởng có nhiều động cơ chạy non tải, hệ số công suất tự nhiên thường rơi vào khoảng 0,6 tới 0,8 — và đó là lúc hóa đơn xuất hiện dòng tiền mua công suất phản kháng. Mục tiêu hợp lý sau khi lắp tụ bù là đưa hệ số công suất lên khoảng 0,95, đủ để hết bị tính tiền mà không gây rủi ro bù thừa.

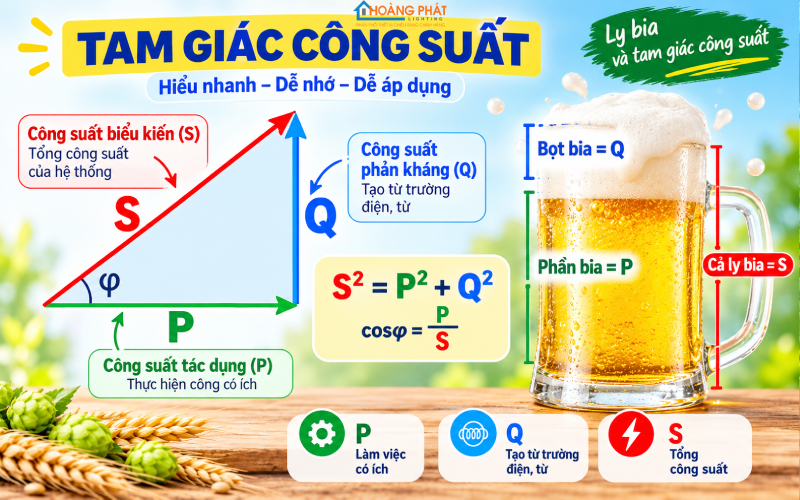

???? [VỊ TRÍ HÌNH 1] — Sơ đồ minh họa tam giác công suất: công suất tác dụng, công suất phản kháng và công suất biểu kiến, kèm hình ảnh ly bia và bọt. ALT: giải thích công suất phản kháng và hệ số công suất cosφ

Vì sao ngành điện tính tiền phần công suất phản kháng

Nhiều chủ doanh nghiệp cảm thấy đây là khoản thu vô lý vì mình không tiêu thụ gì. Thực tế lý do rất kỹ thuật và công bằng: dù không sinh công, dòng phản kháng vẫn chạy trên toàn bộ hệ thống truyền tải, vẫn làm nóng dây dẫn, vẫn chiếm dung lượng máy biến áp và vẫn gây sụt áp trên đường dây. Ngành điện phải đầu tư hạ tầng lớn hơn để tải phần dòng điện không sinh ra doanh thu này.

Vì vậy cơ chế tính tiền hoạt động như một tín hiệu kinh tế: hộ dùng điện nào tự xử lý phần công suất phản kháng ngay tại chỗ thì không phải trả, ai đẩy gánh nặng ra lưới thì trả tiền. Điều thú vị là khi bạn lắp tụ bù, lợi ích không chỉ là hết khoản phạt. Dòng điện trên tuyến dây từ máy biến áp về tủ giảm xuống, kéo theo tổn thất phát nhiệt trên dây điện giảm, sụt áp cuối tuyến cải thiện, và dung lượng máy biến áp được giải phóng — đôi khi đủ để lắp thêm máy mới mà không phải nâng cấp trạm biến áp, một khoản tiết kiệm rất lớn.

Thiết bị nào trong xưởng gây ra công suất phản kháng

Động cơ, máy hàn và máy biến áp

Thủ phạm chính là mọi thiết bị có cuộn dây tạo từ trường. Động cơ điện cần dòng từ hóa để duy trì từ trường trong khe hở không khí, và điều quan trọng là dòng từ hóa này gần như không đổi dù động cơ chạy đầy tải hay chạy không tải. Đây là lý do một xưởng có nhiều động cơ chạy non tải sẽ có hệ số công suất rất tệ: phần công hữu ích nhỏ trong khi phần từ hóa vẫn nguyên. Máy hàn hồ quang, lò cảm ứng và máy biến áp cũng cùng bản chất. Giải pháp gốc rễ trước khi nghĩ tới tụ bù là chọn đúng công suất động cơ cho tải — một động cơ lớn gấp đôi nhu cầu vừa tốn tiền mua vừa kéo hệ số công suất xuống.

Đèn LED và các tải điện tử có gây ra không

Đây là câu hỏi chúng tôi nhận rất nhiều. Câu trả lời cần phân biệt rõ. Đèn LED dùng driver chất lượng tốt có mạch hiệu chỉnh hệ số công suất, thường đạt trên 0,9, nên đóng góp rất ít vào phần công suất phản kháng. Tuy nhiên, đèn LED giá rẻ không có mạch này có thể có hệ số công suất chỉ khoảng 0,5 tới 0,6. Với một xưởng lắp hàng trăm bộ đèn LED nhà xưởng highbay kém chất lượng, phần đóng góp trở nên đáng kể. Đáng lo hơn, các tải điện tử này gây méo dạng sóng dòng điện — vấn đề sóng hài mà chúng tôi bàn ở phần sau, và đây mới là thứ nguy hiểm cho tụ bù. Khi mua đèn cho nhà xưởng, hãy hỏi thẳng hệ số công suất của driver, con số này phải có trong tài liệu kỹ thuật.

Cấu tạo tủ tụ bù và hai kiểu bù phổ biến

Một tủ tụ bù tiêu chuẩn gồm bốn thành phần: bộ điều khiển đọc hệ số công suất tức thời qua biến dòng, các cấp tụ điện, contactor chuyên dụng để đóng cắt tụ, và aptomat MCCB bảo vệ tổng.

Bù tĩnh và bù ứng động — chọn kiểu nào

Bù tĩnh nghĩa là gắn tụ cố định ngay tại đầu cực của một thiết bị, đóng cắt cùng thiết bị đó. Cách này rẻ, đơn giản, phù hợp với động cơ chạy liên tục và ổn định như quạt thông gió lớn hay máy bơm. Bù ứng động dùng tủ tụ nhiều cấp có bộ điều khiển tự động: khi tải tăng, bộ điều khiển đóng thêm cấp tụ; khi tải giảm, nó cắt bớt. Đây là lựa chọn cho phần lớn nhà xưởng vì tải luôn thay đổi theo ca sản xuất. Nguyên tắc quan trọng: tuyệt đối không bù thừa. Bù thừa vào giờ nghỉ khi máy móc tắt hết sẽ đẩy điện áp lên cao, làm hỏng thiết bị, và ở nhiều nơi còn bị tính tiền ngược.

Vì sao contactor tụ bù là loại đặc biệt

Đây là chi tiết mà rất nhiều đơn vị lắp tủ giá rẻ cắt bớt để hạ giá thành, và là nguyên nhân hỏng tụ số một. Khi đóng điện vào một tụ đang rỗng, dòng nạp ban đầu rất lớn, có thể gấp hàng chục lần dòng định mức trong khoảnh khắc. Contactor thường sẽ bị dính tiếp điểm và tụ bị sốc, tuổi thọ giảm mạnh. Contactor chuyên dụng cho tụ có thêm bộ tiếp điểm phụ và điện trở hạn dòng, đóng trước vài mi-li-giây để nạp tụ từ từ. Khi mua tủ, hãy mở ra kiểm tra: nếu thấy contactor thường, hãy yêu cầu đổi. Chênh lệch giá nhỏ hơn nhiều so với chi phí thay cả dàn tụ sau một năm.

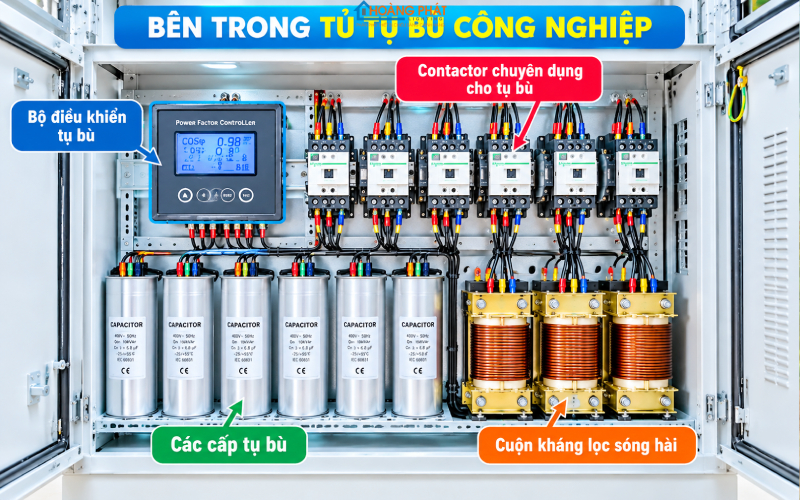

???? [VỊ TRÍ HÌNH 2] — Ảnh bên trong tủ tụ bù công nghiệp: bộ điều khiển, các cấp tụ, contactor chuyên dụng và cuộn kháng lọc sóng hài. ALT: cấu tạo tủ tụ bù công suất phản kháng cho nhà xưởng

Tính dung lượng tụ bù cần thiết

Đây là phần khiến nhiều người ngại, nhưng nguyên tắc thì đơn giản và bạn hoàn toàn có thể tự ước lượng trước khi làm việc với nhà thầu.

Nguyên tắc tính và ba số liệu cần có

Bạn cần ba số liệu: công suất tác dụng trung bình của xưởng khi chạy bình thường, hệ số công suất hiện tại, và hệ số công suất mục tiêu. Hai số đầu lấy ngay trên hóa đơn tiền điện hoặc đọc từ công tơ điện tử. Dung lượng tụ cần bù tỉ lệ thuận với công suất tác dụng và phụ thuộc vào khoảng cách giữa hệ số hiện tại và mục tiêu. Một cách nhớ thực dụng cho ước lượng nhanh: để nâng hệ số công suất từ khoảng 0,75 lên 0,95, dung lượng tụ cần khoảng sáu tới bảy phần mười công suất tác dụng tính theo đơn vị tương ứng. Ví dụ xưởng tiêu thụ trung bình một trăm đơn vị công suất tác dụng thì cần khoảng sáu mươi tới bảy mươi đơn vị dung lượng tụ.

Chia cấp và bố trí tụ trong hệ thống

Chia bao nhiêu cấp phụ thuộc biến động tải. Xưởng có tải thay đổi nhiều nên chia thành nhiều cấp nhỏ để bám sát nhu cầu, còn xưởng tải ổn định thì ít cấp lớn là đủ và rẻ hơn. Về vị trí, bù tại tủ tổng là phổ biến nhất và giải quyết được vấn đề hóa đơn, nhưng chỉ bù tổng thì phần dây từ tủ tổng xuống từng máy vẫn phải tải dòng phản kháng. Với động cơ công suất lớn nằm xa tủ tổng, bù ngay tại chỗ sẽ hiệu quả hơn về tổn thất. Trong tủ điện tổng, tủ tụ nên có thiết bị đóng cắt riêng để có thể cô lập khi bảo trì mà không dừng sản xuất.

Sóng hài — kẻ giết tụ bù thầm lặng

Đây là phần quan trọng nhất và cũng bị bỏ qua nhiều nhất, đặc biệt trong các nhà xưởng hiện đại.

Vì sao biến tần và tải điện tử sinh sóng hài

Các thiết bị điện tử công suất như biến tần, bộ sạc, driver đèn không lấy dòng điện mượt theo hình sin mà lấy giật cục theo từng nhịp. Dòng giật cục này tương đương với việc chồng thêm nhiều thành phần dòng tần số cao lên lưới, gọi là sóng hài. Vấn đề nằm ở chỗ: trở kháng của tụ điện giảm khi tần số tăng, nghĩa là tụ bù trở thành đường đi ưa thích cho các dòng tần số cao. Tụ bị quá nhiệt, phồng, chảy dầu và hỏng sớm dù mới lắp một năm. Tệ hơn, tụ có thể cộng hưởng với điện cảm của máy biến áp tại một tần số hài nào đó, khuếch đại dòng lên nhiều lần và phá hỏng cả tụ lẫn thiết bị lân cận.

Cuộn kháng lọc và cách phòng ngừa

Giải pháp chuẩn là lắp cuộn kháng nối tiếp với mỗi cấp tụ. Cuộn kháng này dịch tần số cộng hưởng của hệ xuống dưới các tần số hài phổ biến, khiến hiện tượng khuếch đại không xảy ra, đồng thời hạn chế dòng nạp khi đóng tụ. Nguyên tắc thực dụng chúng tôi khuyên khách hàng: nếu xưởng có từ ba mươi phần trăm tải trở lên là biến tần, máy hàn nghịch lưu, thiết bị điện tử công suất — bắt buộc phải có cuộn kháng, không có ngoại lệ. Chi phí tăng thêm nhưng đổi lại tụ chạy đủ tuổi thọ thay vì hỏng sau vài tháng. Nếu tụ bù trong xưởng bạn liên tục hỏng mà không rõ nguyên nhân, sóng hài gần như chắc chắn là thủ phạm và cần đo kiểm chuyên sâu.

Vận hành, bảo trì và các sự cố thường gặp

Tủ tụ bù không phải thiết bị lắp xong rồi quên. Tụ là linh kiện có tuổi thọ hữu hạn và suy giảm dung lượng theo thời gian, đặc biệt trong môi trường nóng.

• Nhiệt độ tủ: tụ rất sợ nóng, mỗi mức tăng nhiệt kéo tuổi thọ xuống rõ rệt. Tủ cần quạt thông gió, lưới lọc bụi sạch, đặt nơi thoáng, tránh nắng chiếu trực tiếp.
• Kiểm tra định kỳ: quan sát tụ có phồng nắp, rỉ dầu không; đo dòng từng cấp xem có cấp nào tụt dung lượng.
• Đọc bộ điều khiển: nếu thấy hệ số công suất vẫn thấp dù các cấp đã đóng hết, khả năng cao là tụ đã suy giảm hoặc contactor không đóng.
• Siết lại đầu cốt: đầu nối lỏng gây phát nhiệt và là nguyên nhân cháy tủ phổ biến; siết lại theo lịch mỗi năm, đồng thời kiểm tra cả aptomat MCB của các nhánh phụ.
• Vệ sinh và quạt điện làm mát: quạt hỏng mà không ai biết là nguyên nhân âm thầm làm cả dàn tụ chết sớm.
• Ghi nhật ký hóa đơn: theo dõi khoản tiền công suất phản kháng hàng tháng — nó tăng trở lại là tín hiệu sớm cho biết tụ đang suy giảm.

Lời khuyên triển khai từ Hoàng Phát Lighting

Nếu hóa đơn điện của bạn đang có dòng tiền mua công suất phản kháng, hãy làm theo trình tự sau. Bước một, thu thập hóa đơn sáu tháng gần nhất để biết mức tiêu thụ và hệ số công suất thực tế theo mùa vụ sản xuất. Bước hai, khảo sát tỉ lệ tải điện tử và biến tần trong xưởng để quyết định có cần cuộn kháng hay không — đây là quyết định quan trọng nhất về mặt kỹ thuật. Bước ba, tính dung lượng và số cấp, chừa dự phòng cho mở rộng. Bước bốn, chọn thiết bị: đừng tiết kiệm ở tụ và contactor, đây là hai linh kiện quyết định tuổi thọ cả tủ.

Một điều chúng tôi luôn nói thẳng với khách hàng: tụ bù không làm giảm điện năng tiêu thụ thực của máy móc, nên đừng tin lời quảng cáo rằng lắp tụ bù giảm ba mươi phần trăm tiền điện. Nó cắt khoản tiền mua công suất phản kháng, giảm tổn thất trên dây và giải phóng dung lượng máy biến áp — ba lợi ích rất thật và thường đủ để hoàn vốn nhanh, nhưng không phải phép màu. Muốn giảm tiền điện thật sự thì phải xử lý ở gốc: chọn đúng công suất động cơ, thay đèn tuýp LED hiệu suất cao cho hệ chiếu sáng nhà xưởng và đèn panel LED cho khu văn phòng, đồng thời tắt thiết bị khi không dùng. Hoàng Phát Lighting sẵn sàng phối hợp cùng đơn vị điện của bạn để khảo sát, đọc hóa đơn và tư vấn phương án phù hợp với quy mô thực tế của xưởng.

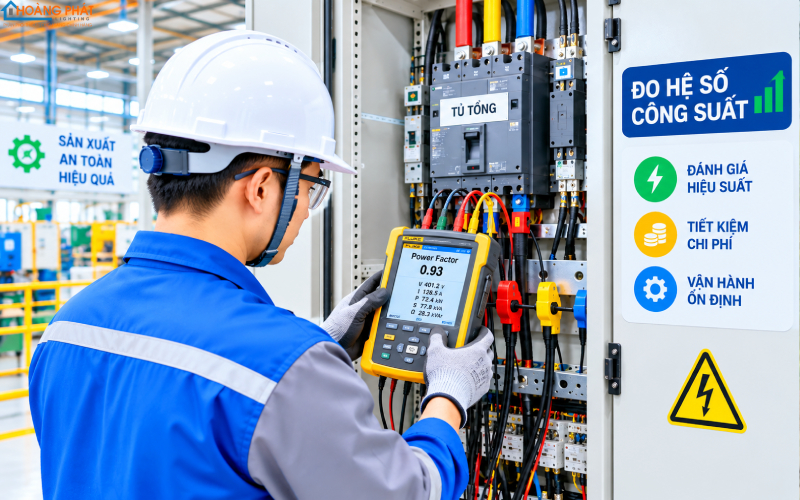

???? [VỊ TRÍ HÌNH 3] — Ảnh kỹ thuật viên đo hệ số công suất tại tủ tổng nhà xưởng bằng thiết bị đo chuyên dụng. ALT: đo hệ số công suất trước khi tính dung lượng tụ bù công suất phản kháng
