Tủ Điện Phân Phối 3 Pha Cho Nhà Xưởng: Thiết Kế Và Chọn Thiết Bị

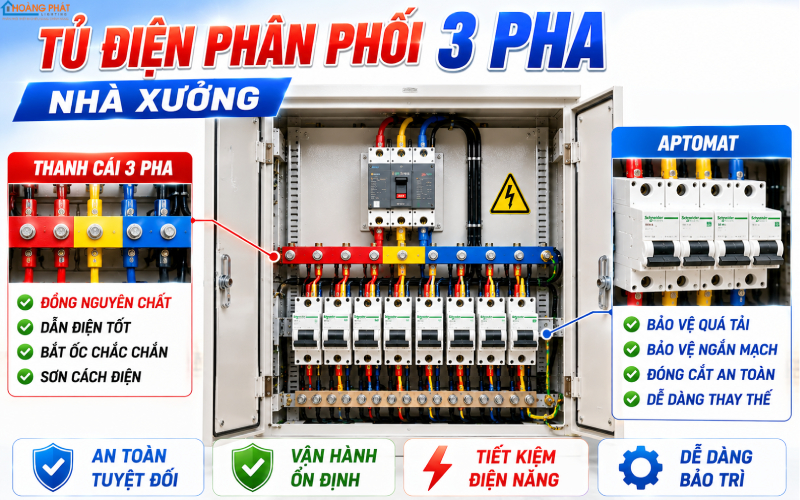

Tủ điện phân phối 3 pha nhà xưởng

Vai Trò Của Tủ Điện Phân Phối 3 Pha Trong Nhà Xưởng

Trong một nhà xưởng, dòng điện 3 pha từ trạm biến áp hoặc lưới hạ thế đi vào tủ điện tổng, sau đó được phân phối qua nhiều cấp tủ nhỏ hơn tới từng khu vực sản xuất. Tủ phân phối vừa làm nhiệm vụ chia tải, vừa bảo vệ từng nhánh khỏi quá tải, ngắn mạch và rò điện, đồng thời là điểm cô lập để bảo trì an toàn. Nói cách khác, chất lượng của tủ quyết định trực tiếp độ tin cậy của cả dây chuyền.

Điện 3 pha có ưu thế truyền công suất lớn với tiết diện dây tối ưu và giúp động cơ khởi động êm, mô-men khỏe. Nhưng chính vì công suất lớn nên hậu quả khi tủ gặp sự cố cũng nghiêm trọng hơn nhiều so với điện 1 pha dân dụng. Vì vậy thiết kế tủ điện phân phối 3 pha đòi hỏi tính toán bài bản chứ không thể làm theo cảm tính.

Ba Cấp Tủ Điển Hình: MSB, DB Và MCC

Một hệ thống nhà xưởng thường có ba cấp tủ. Tủ tổng MSB (Main Switchboard) nhận nguồn từ trạm, đặt aptomat MCCB hoặc ACB tổng, đo đếm và phân ra các lộ chính. Tủ phân phối DB (Distribution Board) đặt tại từng khu vực, chia tiếp cho các nhóm phụ tải và hệ đèn nhà xưởng Highbay. Tủ điều khiển động cơ MCC (Motor Control Center) chứa khởi động từ, rơ-le nhiệt điều khiển các động cơ. Hiểu rõ ba cấp này giúp bố trí thiết bị đúng chức năng, tránh dồn quá nhiều lộ vào một tủ.

Tính Toán Phụ Tải Và Chọn Dòng Định Mức

Bước quan trọng nhất và cũng hay bị làm ẩu nhất là tính phụ tải. Nguyên tắc: cộng công suất tất cả thiết bị của từng nhánh, nhân với hệ số đồng thời (không phải máy nào cũng chạy cùng lúc), rồi quy đổi ra dòng điện để chọn aptomat và tiết diện dây dẫn điện. Với tải 3 pha, dòng tính theo công thức I = P / (căn 3 × U × cosφ), trong đó U là điện áp dây 380V và cosφ là hệ số công suất.

Đừng Chọn Aptomat Sát Nút

Sai lầm phổ biến là chọn dòng định mức aptomat bằng đúng dòng tính toán. Khi nhà máy thêm máy, thay đèn công suất lớn hơn hay vào mùa cao điểm, tủ lập tức quá tải, aptomat nhảy liên tục. Nguyên tắc an toàn là chọn thiết bị có dòng định mức dư 20–30% so với dòng làm việc lớn nhất dự kiến, đồng thời chọn thanh cái và dây dẫn tương xứng để cả hệ thống cùng "thở" được khi tải tăng.

Cân Bằng Tải Giữa Ba Pha

Với tải 1 pha đấu vào hệ 3 pha (đèn, ổ cắm, thiết bị nhỏ), phải chia đều sang cả ba pha để tránh lệch pha. Lệch pha khiến dây trung tính mang dòng lớn, gây nóng, sụt áp cục bộ và hao tổn. Khi thiết kế tủ, hãy lập bảng phân bổ từng nhánh 1 pha vào L1–L2–L3 sao cho công suất ba pha xấp xỉ nhau, đặc biệt với hệ chiếu sáng nhiều bóng.

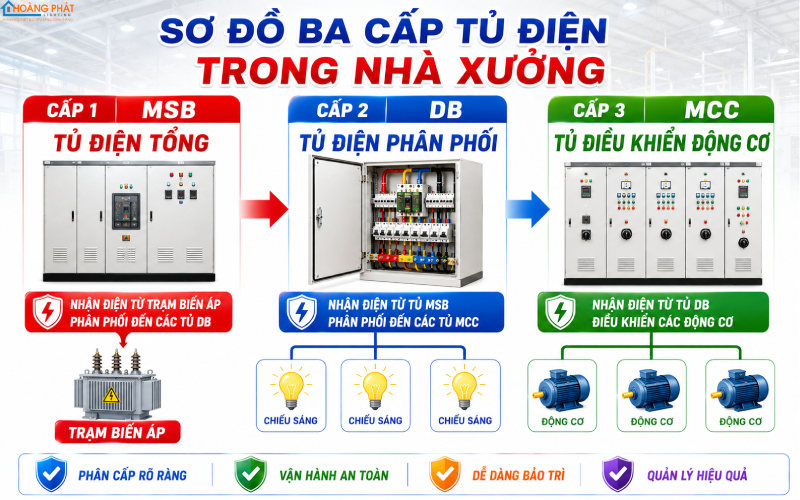

Phân loại tủ điện phân phối nhà xưởng

Chọn Thiết Bị Đóng Cắt: Tổng Và Nhánh

Trái tim bảo vệ của tủ là các thiết bị đóng cắt. Tủ tổng dùng ACB hoặc MCCB công suất lớn với khả năng cắt ngắn mạch cao; các nhánh dùng aptomat MCB hoặc MCCB cỡ nhỏ hơn. Điều then chốt là chọn đúng dòng cắt ngắn mạch (Icu) phù hợp với dòng ngắn mạch giả định tại điểm lắp, nếu không aptomat có thể "vỡ" khi ngắn mạch thay vì cắt an toàn.

Ngoài dòng định mức và Icu, cần quan tâm tính chọn lọc (selectivity): khi sự cố xảy ra ở một nhánh, chỉ aptomat nhánh đó nhảy, còn aptomat tổng vẫn giữ điện cho phần còn lại. Muốn vậy phải phối hợp đường đặc tuyến và dòng chỉnh định giữa các cấp. Với thiết bị đóng cắt chính hãng như aptomat MCB Schneider, thông số Icu, Ics rõ ràng giúp thiết kế chọn lọc dễ dàng và đáng tin cậy hơn.

Phân Biệt Icu Và Ics

Icu là khả năng cắt ngắn mạch tối đa (cắt một lần rồi có thể phải thay), còn Ics là khả năng cắt ngắn mạch mà thiết bị vẫn hoạt động lại bình thường sau đó. Với tủ nhà xưởng quan trọng, nên chọn thiết bị có tỷ lệ Ics/Icu cao (75–100%) để sau sự cố hệ thống nhanh chóng khôi phục mà không phải thay hàng loạt aptomat.

Bảo Vệ Chống Rò Cho Nhánh Có Người Tiếp Xúc

Các nhánh cấp cho ổ cắm, thiết bị cầm tay hay khu vực ẩm ướt cần lắp thêm bảo vệ dòng rò (RCCB/RCBO) độ nhạy 30mA để chống điện giật. Nhánh chiếu sáng và động cơ cố định có thể dùng bảo vệ rò 100–300mA chống cháy. Việc phân tầng độ nhạy giúp vừa an toàn cho người vừa tránh nhảy nhầm không cần thiết làm gián đoạn sản xuất.

Thanh Cái Busbar Và Kỹ Thuật Đấu Nối

Thanh cái đồng (busbar) là "xương sống" dẫn dòng trong tủ. Tiết diện thanh cái phải đủ lớn để tải dòng định mức mà không vượt nhiệt độ cho phép; thanh cái nhỏ quá sẽ nóng, oxy hóa và tăng tổn hao. Quy tắc kinh nghiệm cho đồng là khoảng 2–2,5A trên mỗi mm² tiết diện, nhưng cần tra bảng cụ thể theo cách bố trí và nhiệt độ môi trường trong tủ.

Chất lượng mối nối quyết định độ an toàn lâu dài. Mọi bu-lông bắt thanh cái và đầu cực aptomat phải siết đúng lực mô-men khuyến nghị của nhà sản xuất — quá lỏng gây phát nhiệt, quá chặt làm biến dạng, nứt. Mối nối lỏng là nguyên nhân hàng đầu gây cháy tủ điện nhà xưởng, vì vậy cần kiểm tra và siết lại định kỳ, tốt nhất kết hợp chụp ảnh nhiệt để phát hiện điểm nóng bất thường.

Sơn Màu Pha Và Khoảng Cách Cách Điện

Thanh cái nên sơn hoặc bọc màu theo quy ước pha (đỏ–vàng–xanh cho L1–L2–L3, đen cho trung tính, xanh sọc vàng cho tiếp địa) để thợ vận hành nhận diện nhanh, giảm nhầm lẫn khi bảo trì. Giữ đúng khoảng cách cách điện giữa các thanh và tới vỏ tủ, dùng sứ đỡ chắc chắn để thanh cái không rung, không phóng điện khi có dòng ngắn mạch lớn tạo lực điện động.

Chọn Dây Từ Tủ Ra Tải Đúng Tiết Diện

Dây từ tủ ra tải phải chọn tiết diện theo dòng làm việc, chiều dài tuyến và độ sụt áp cho phép, chứ không chỉ theo dòng aptomat. Tuyến càng dài thì sụt áp càng lớn, buộc phải tăng tiết diện để đầu cuối vẫn đủ áp cho động cơ và đèn nhà xưởng hoạt động đúng công suất. Nguyên tắc phối hợp bảo vệ: tiết diện dây phải chịu được dòng mà aptomat cho đi qua, nếu không dây sẽ cháy trước khi aptomat kịp cắt. Đây là lỗi thường gặp khi thay aptomat lớn hơn mà quên nâng tiết diện dây.

Với động cơ, cần tính thêm dòng khởi động cao gấp nhiều lần dòng định mức; chọn dây và thiết bị bảo vệ có đặc tuyến phù hợp để không nhảy nhầm mỗi lần khởi động. Việc lập bảng tính tải – dây – aptomat cho từng lộ ngay từ khâu thiết kế giúp toàn hệ thống đồng bộ, an toàn và dễ kiểm tra khi vận hành.

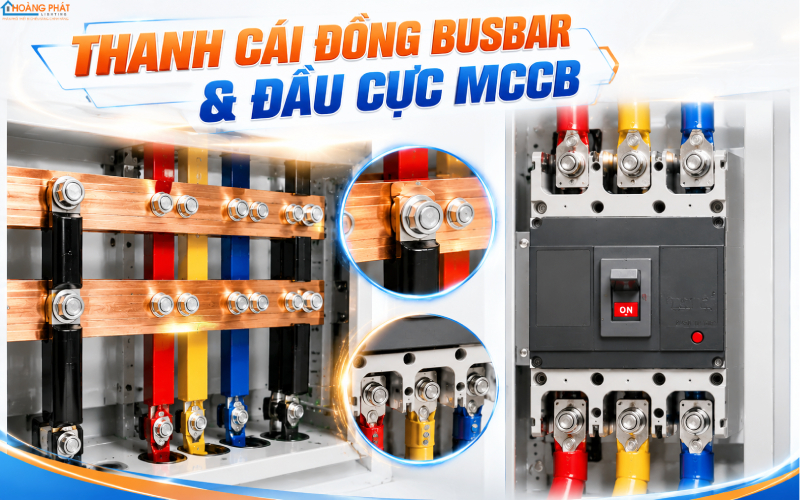

Thanh cái busbar tủ điện 3 pha

Bố Trí Khoang Và Cấp Bảo Vệ IP Của Tủ

Bố trí bên trong tủ cần khoa học: khoang đấu nối cáp vào, khoang thanh cái, khoang thiết bị đóng cắt và khoang đo đếm nên tách bạch, có vách ngăn để hạn chế lan hồ quang khi sự cố và giúp bảo trì từng phần mà không phải cắt toàn tủ. Đi dây gọn gàng theo máng, đánh số đầu cốt rõ ràng giúp việc dò lỗi sau này nhanh hơn nhiều.

Cấp bảo vệ IP của vỏ tủ chọn theo môi trường: xưởng sạch, khô ráo có thể dùng IP42–IP54; khu vực nhiều bụi, ẩm hay gần công đoạn ướt cần IP54–IP65. Kết hợp với hệ tủ điện vỏ chắc chắn và cửa có khóa, tủ vừa an toàn với người vận hành vừa bảo vệ thiết bị bên trong khỏi bụi bẩn và ẩm.

Chừa Không Gian Dự Phòng Để Mở Rộng

Nhà xưởng luôn có xu hướng mở rộng. Một thiết kế tủ tốt luôn chừa sẵn 20–30% không gian trống trên thanh cái và trong khoang thiết bị để lắp thêm aptomat nhánh về sau mà không phải thay cả tủ. Đây là khoản đầu tư nhỏ nhưng tiết kiệm rất nhiều chi phí và thời gian dừng máy khi cần nâng công suất.

Tản Nhiệt Và Thông Gió Cho Tủ 3 Pha

Dòng lớn đi qua aptomat, thanh cái và mối nối luôn sinh nhiệt. Nếu tủ kín mà không tản nhiệt, nhiệt độ bên trong tăng cao làm giảm tuổi thọ thiết bị, giảm khả năng tải và có thể gây nhảy nhầm do bảo vệ nhiệt. Vì vậy tủ 3 pha công suất lớn cần giải pháp thông gió: quạt hút có màng lọc bụi, khe thông gió bố trí đối lưu, hoặc điều hòa/làm mát cho tủ đặt nơi nóng.

Cân Bằng Giữa Kín Bụi Và Thoát Nhiệt

Có sự đánh đổi giữa cấp IP cao (kín bụi, kín ẩm) và khả năng thoát nhiệt tự nhiên. Giải pháp là dùng quạt thông gió kèm màng lọc đạt IP tương ứng, hoặc bộ trao đổi nhiệt để vừa giữ độ kín vừa hạ nhiệt. Với xưởng nhiều bụi bột, quạt lọc phải vệ sinh định kỳ để không bị nghẹt làm mất tác dụng tản nhiệt.

Tiếp Địa, Chống Sét Và An Toàn Vận Hành

An toàn con người là ưu tiên số một. Vỏ tủ và mọi phần kim loại không mang điện phải được nối đất chắc chắn về hệ tiếp địa của nhà xưởng, để khi có sự cố chạm vỏ, dòng sự cố chạy về đất và kích aptomat nhảy thay vì gây điện giật. Điện trở tiếp địa cần đo và duy trì trong ngưỡng tiêu chuẩn.

Với nhà xưởng, nên lắp thiết bị cắt lọc sét (SPD) tại tủ tổng để bảo vệ toàn hệ thống khỏi xung sét lan truyền theo đường nguồn — thứ có thể phá hỏng biến tần, PLC và cả hệ đèn pha LED chiếu sáng. Ngoài ra, tủ phải có sơ đồ nguyên lý dán bên trong, nhãn cảnh báo điện áp, và quy trình khóa–treo thẻ (LOTO) khi bảo trì để đảm bảo an toàn tuyệt đối cho thợ.

Nhãn Mác, Sơ Đồ Và Nhật Ký Bảo Trì

Một chiếc tủ chuyên nghiệp luôn có nhãn tên từng lộ, sơ đồ đơn tuyến cập nhật và nhật ký bảo trì ghi lại các lần siết mối nối, đo cách điện, thay thiết bị. Những tài liệu tưởng nhỏ này giúp việc vận hành, xử lý sự cố và bàn giao giữa các ca kỹ thuật trơn tru, giảm rủi ro thao tác nhầm gây tai nạn hoặc dừng chuyền.

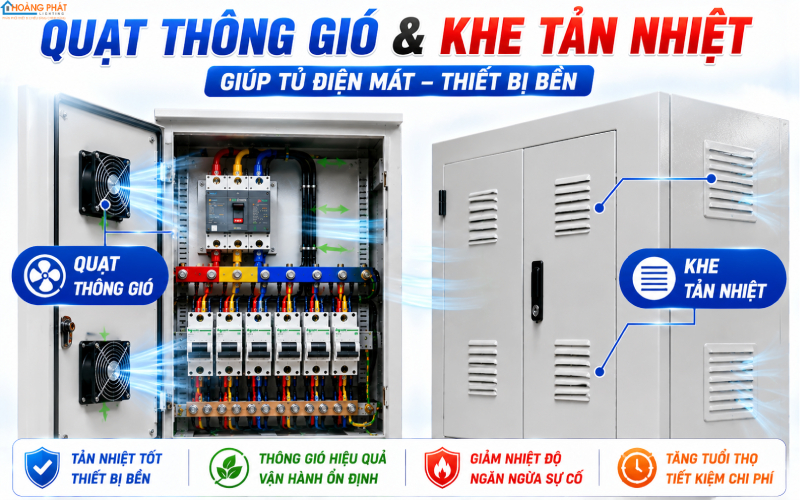

Tản nhiệt thông gió tủ điện 3 pha

Sai Lầm Thường Gặp Và Tư Vấn Từ Hoàng Phát Lighting

Tổng kết từ thực tế, những lỗi khiến tủ điện phân phối 3 pha nhà xưởng gặp sự cố gồm: tính phụ tải thiếu dự phòng; chọn aptomat sát dòng làm việc; bỏ qua dòng cắt Icu phù hợp; thanh cái nhỏ và mối nối lỏng; không tản nhiệt; lệch tải giữa các pha; và tiếp địa sơ sài. Mỗi lỗi đều có thể dẫn tới dừng chuyền hoặc cháy nổ tốn kém.

Quan điểm của Hoàng Phát Lighting là tủ điện nhà xưởng phải được thiết kế bởi người hiểu cả điện lẫn quy trình sản xuất, dùng thiết bị chính hãng và chừa dư cho tương lai. Đầu tư đúng ngay từ đầu luôn rẻ hơn nhiều lần chi phí sự cố và gián đoạn. Nếu doanh nghiệp cần tư vấn cấu hình tủ theo công suất và đặc thù dây chuyền, chúng tôi sẵn sàng đồng hành từ khâu thiết kế tới nghiệm thu.

Ba Việc Nên Làm Định Kỳ Với Tủ Nhà Xưởng

Thứ nhất, chụp ảnh nhiệt định kỳ để phát hiện điểm nóng do mối nối lỏng trước khi thành sự cố. Thứ hai, siết lại đầu cực theo lịch và đo điện trở cách điện, điện trở tiếp địa. Thứ ba, vệ sinh bụi, kiểm tra quạt lọc và thử nút Test của thiết bị chống rò. Ba việc đơn giản này giữ cho tủ vận hành an toàn, ổn định và kéo dài tuổi thọ thiết bị đáng kể.

Cuối cùng, hãy xem hồ sơ tủ điện — sơ đồ, bảng phụ tải, nhật ký bảo trì — là tài sản kỹ thuật của nhà máy, cần được lưu giữ và cập nhật. Khi mở rộng hay chuyển giao, bộ hồ sơ đầy đủ giúp mọi thay đổi diễn ra an toàn, nhanh gọn và không phụ thuộc vào trí nhớ của một cá nhân nào.
