Đèn LED Chiếu Sáng Đường Hầm Và Cầu Vượt: Chống Chói Đầu Hầm

Đèn LED chiếu sáng đường hầm và hầm chui là hạng mục kỹ thuật khắt khe bậc nhất trong ngành chiếu sáng, khó hơn cả chiếu sáng sân thể thao hay nhà xưởng. Lý do nằm ở một nghịch lý ít người để ý: đường hầm cần nhiều ánh sáng nhất vào ban ngày chứ không phải ban đêm. Người lái xe từ ngoài trời nắng chói lao vào miệng hầm sẽ gặp hiệu ứng hố đen — mắt chưa kịp thích nghi, phía trước gần như tối đặc trong vài giây, đúng khoảng thời gian xe đã đi được hàng chục mét. Bài viết phân tích nguyên lý phân vùng độ chói, cách chọn đèn LED chịu môi trường hầm và kỹ thuật chống chói theo góc nhìn của Hoàng Phát Lighting.

Vì Sao Chiếu Sáng Đường Hầm Là Bài Toán Khó

Trong hầu hết ứng dụng chiếu sáng, mục tiêu là cấp đủ ánh sáng cho một không gian tĩnh với người quan sát gần như đứng yên. Đường hầm phá vỡ hoàn toàn giả định đó. Người quan sát di chuyển với tốc độ cao, điều kiện sáng thay đổi hàng nghìn lần chỉ trong vài giây, và hậu quả của một sai sót thiết kế không phải là mỏi mắt mà là tai nạn giao thông.

Thêm vào đó, đường hầm là môi trường vật lý khắc nghiệt: khí thải động cơ ăn mòn kim loại, bụi mịn bám dày làm giảm quang thông hữu ích rất nhanh, hơi ẩm ngưng tụ trên vỏ đèn, rung động liên tục từ dòng xe và nhiệt độ trong hầm luôn cao hơn ngoài trời. Một bộ đèn hoạt động tốt trên đường phố hoàn toàn có thể hỏng chỉ sau vài tháng khi đưa vào hầm.

Hiệu Ứng Hố Đen Và Hố Trắng

Hiệu ứng hố đen xảy ra vào ban ngày khi xe tiến gần miệng hầm. Mắt người lái đang thích nghi với độ chói ngoài trời rất cao. Nhìn về phía miệng hầm, do độ chói bên trong thấp hơn hàng nghìn lần, khu vực đó hiện ra như một khối đen đặc không nhìn thấy gì bên trong. Nếu có chướng ngại vật hoặc xe dừng ngay sau miệng hầm, người lái không phát hiện được cho tới khi đã quá gần để phanh an toàn.

Ngược lại, hiệu ứng hố trắng xuất hiện ở lối ra: mắt đã thích nghi với môi trường tối trong hầm, khi nhìn ra cửa hầm sáng chói thì bị lóa hoàn toàn. Cả hai hiệu ứng được giải quyết bằng cùng một nguyên lý — tạo chuỗi chuyển tiếp độ chói mượt mà, cho mắt thời gian thích nghi dần thay vì nhảy bậc đột ngột.

Mắt Người Thích Nghi Chậm Hơn Tốc Độ Xe

Đây là gốc rễ của toàn bộ bài toán. Quá trình thích nghi từ sáng sang tối của mắt người mất từ vài giây tới vài chục giây mới hoàn tất. Trong khi đó, một chiếc xe chạy ở tốc độ cho phép trong hầm vượt được hàng chục mét mỗi giây. Nghĩa là suốt một quãng đường dài, người lái đang vận hành phương tiện với khả năng nhìn suy giảm nghiêm trọng.

Thiết kế chiếu sáng hầm vì vậy thực chất là thiết kế một đường cong thích nghi: độ chói phải giảm theo từng bậc đủ nhỏ để mắt bám kịp, và chiều dài mỗi vùng phải tương ứng với thời gian thích nghi nhân với tốc độ thiết kế. Hầm cho tốc độ cao cần vùng chuyển tiếp dài hơn hầm tốc độ thấp — đây là lý do không thể sao chép thiết kế từ công trình này sang công trình khác.

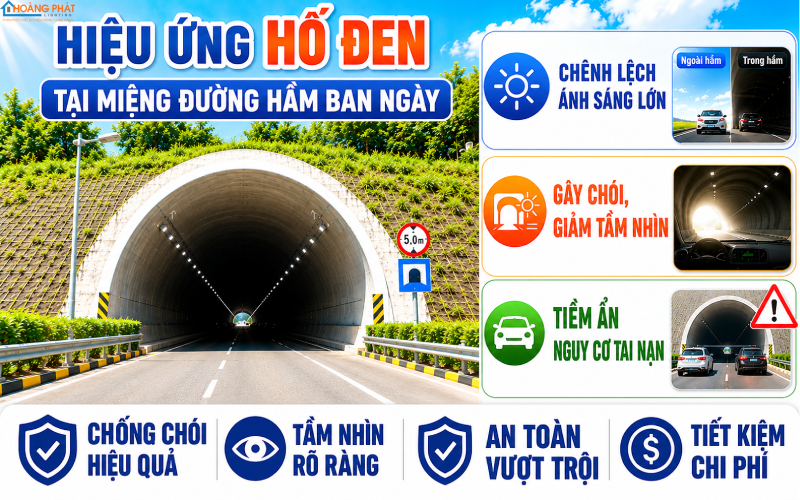

Hiệu ứng hố đen tại miệng đường hầm ban ngày

Phân Vùng Chiếu Sáng Trong Đường Hầm

Toàn bộ kỹ thuật chiếu sáng hầm xoay quanh việc chia tuyến thành các vùng có mức độ chói khác nhau, giảm dần theo chiều xe chạy. Đây không phải quy ước tùy tiện mà là kết quả trực tiếp từ đường cong thích nghi của mắt người. Mỗi vùng có mục tiêu riêng và cách bố trí đèn riêng.

Điểm quan trọng cần nhấn mạnh: chỉ tiêu ở đây là độ chói tính bằng candela trên mét vuông, không phải độ rọi tính bằng lux. Người lái không nhìn thấy ánh sáng rơi xuống mặt đường, họ nhìn thấy ánh sáng phản xạ từ mặt đường và từ chướng ngại vật. Mặt đường bê tông sáng màu và mặt đường nhựa cũ đen kịt cho độ chói khác nhau rất xa dù cùng độ rọi — đây là sai lầm phổ biến khi áp dụng kinh nghiệm chiếu sáng đường phố vào hầm.

Vùng Tiếp Cận Và Vùng Ngưỡng

Vùng tiếp cận là đoạn đường ngoài trời ngay trước miệng hầm, nơi người lái bắt đầu nhìn thấy cửa hầm. Ở đây chưa cần đèn nhân tạo, nhưng cần kiểm soát cảnh quan: tránh bề mặt phản xạ chói, có thể trồng cây hoặc dựng kết cấu che nắng để hạ dần độ chói nền, giúp mắt bắt đầu thích nghi trước khi vào hầm.

Vùng ngưỡng là đoạn đầu tiên bên trong hầm và là vùng đòi hỏi độ chói cao nhất — có thể lên tới hàng trăm candela trên mét vuông vào giữa trưa nắng gắt. Mục tiêu là làm cho bên trong hầm đủ sáng để người lái nhìn xuyên qua được, xóa bỏ hố đen. Đây là lý do hầm tiêu thụ điện chiếu sáng nhiều nhất vào ban ngày. Các bộ đèn pha LED công suất lớn thường được huy động cho vùng này.

Vùng Chuyển Tiếp Và Vùng Trong Hầm

Vùng chuyển tiếp có nhiệm vụ hạ độ chói theo bậc thang từ mức của vùng ngưỡng xuống mức của vùng trong hầm. Nguyên tắc là mỗi bậc giảm không quá ba lần so với bậc trước, và chiều dài mỗi bậc phải đủ để mắt thích nghi ở tốc độ thiết kế. Giảm quá nhanh thì tái tạo lại hiệu ứng hố đen thu nhỏ; giảm quá chậm thì lãng phí điện năng khổng lồ.

Vùng trong hầm là đoạn dài nhất, có độ chói thấp và ổn định. Yêu cầu ở đây chuyển từ chống chói sang chống hiệu ứng nhấp nháy: khi xe chạy dưới dãy đèn cách đều nhau, sự xen kẽ sáng tối theo chu kỳ có thể gây khó chịu và mệt mỏi cho người lái. Giải pháp là chọn khoảng cách bố trí đèn nằm ngoài dải tần số gây khó chịu, hoặc dùng đèn dạng dải liên tục thay vì đèn điểm cách quãng.

Vùng Lối Ra

Ban ngày, vùng lối ra cần tăng độ chói trở lại để giảm chênh lệch với ánh sáng bên ngoài, tránh hiệu ứng hố trắng và giúp người lái nhìn rõ chướng ngại vật ngay trước cửa hầm. Ban đêm thì ngược lại — lối ra dẫn vào bóng tối, nên cần bố trí đèn đường LED nối tiếp ngoài cửa hầm để tạo chuyển tiếp mượt sang chiếu sáng đường thông thường.

Đây chính là lý do hệ thống chiếu sáng hầm bắt buộc phải có điều khiển thích ứng theo thời gian và theo độ sáng môi trường. Một hệ thống bật tắt cố định không thể phục vụ đồng thời hai kịch bản ngược nhau giữa ngày và đêm.

Chọn Đèn LED Cho Môi Trường Đường Hầm

Sau khi có thiết kế phân vùng, việc chọn bộ đèn quyết định hệ thống có sống được qua thời gian bảo hành hay không. Đường hầm là nơi mà mọi khiếm khuyết về vật liệu và tản nhiệt đều bị phóng đại. Chi phí thay thế một bộ đèn hỏng trong hầm bao gồm cả việc đóng làn giao thông, xe nâng chuyên dụng và thi công ban đêm — cao gấp nhiều lần giá trị bộ đèn.

Vì lý do đó, tiêu chí chọn đèn cho hầm phải đặt độ tin cậy lên trước giá. Chúng tôi luôn khuyến nghị chủ đầu tư yêu cầu hồ sơ kiểm định đầy đủ, kèm cam kết duy trì quang thông sau số giờ vận hành cụ thể, thay vì chỉ nhìn vào công suất và đơn giá.

Cấp Bảo Vệ IP, IK Và Chống Ăn Mòn

Hầm được rửa định kỳ bằng vòi áp lực cao để loại bỏ lớp bụi bám làm giảm phản xạ. Điều này đòi hỏi đèn phải chịu được tia nước áp lực, không chỉ chống mưa thông thường. Cấp bảo vệ chống bụi phải là tuyệt đối vì bụi mịn trong hầm rất nhỏ và lọt qua mọi gioăng kém. Ngoài ra cần cấp chống va đập cao để chịu đá văng và mảnh vụn từ dòng xe.

Vấn đề ít được nói tới nhưng gây hỏng nhiều nhất là ăn mòn hóa học. Khí thải động cơ chứa hợp chất lưu huỳnh và nitơ, khi gặp hơi ẩm tạo môi trường axit yếu tấn công vỏ nhôm, vít inox kém chất lượng và các mối hàn. Vỏ đèn cho hầm nên là nhôm đúc có xử lý bề mặt chống ăn mòn, toàn bộ vít và gá phải là thép không gỉ đúng mác. So với đèn chống ẩm chống thấm dùng cho nhà xưởng thông thường, yêu cầu cho hầm khắt khe hơn một bậc rõ rệt.

Tản Nhiệt Và Tuổi Thọ Trong Môi Trường Kín

Trong hầm, không khí lưu thông kém và nhiệt độ nền cao hơn ngoài trời do nhiệt từ động cơ xe tích tụ. Điều này trực tiếp làm giảm hiệu quả tản nhiệt của bộ đèn. Chip LED và driver hoạt động ở nhiệt độ tiếp giáp cao hơn thiết kế sẽ suy giảm quang thông nhanh và tuổi thọ rút ngắn theo cấp số.

Giải pháp là chọn bộ đèn có cánh tản nhiệt thiết kế mở, không đọng bụi, và tính toán với biên độ dự phòng nhiệt lớn hơn ứng dụng ngoài trời. Kinh nghiệm triển khai của chúng tôi ở các dự án chiếu sáng công nghiệp — kể cả với dòng đèn nhà xưởng highbay công suất lớn — cho thấy phần lớn ca hỏng sớm đều truy về nguyên nhân nhiệt, hiếm khi do chip LED tự hỏng.

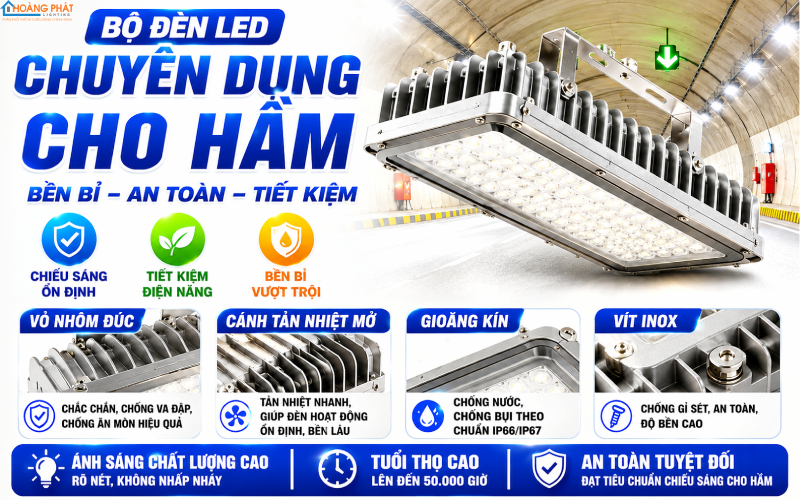

Cấu tạo đèn LED chuyên dụng chiếu sáng đường hầm

Kỹ Thuật Chống Chói Và Bố Trí Đèn

Bố trí đèn trong hầm không chỉ là chuyện đặt cho đều. Hướng chiếu của bộ đèn so với chiều xe chạy quyết định độ tương phản của chướng ngại vật trên nền mặt đường — tức là quyết định người lái có nhìn thấy vật cản hay không, ở cùng một mức tiêu thụ điện.

Đây là điểm mà thiết kế chuyên nghiệp tạo khác biệt lớn nhất so với cách làm đơn giản. Cùng số lượng đèn, cùng công suất, nhưng bố trí đúng có thể tăng đáng kể khả năng phát hiện chướng ngại vật, hoặc ngược lại — bố trí sai làm vật cản gần như tàng hình.

Bố Trí Đối Xứng, Lệch Và Chiếu Ngược Chiều

Bố trí đối xứng là cách phổ biến nhất: đèn chiếu đều về hai phía. Ưu điểm là đơn giản, ánh sáng đều, nhưng khả năng tạo tương phản cho vật cản ở mức trung bình. Bố trí lệch theo chiều xe chạy cho ánh sáng đổ theo hướng di chuyển, giảm bóng đổ nhưng cũng giảm tương phản của mặt trước vật cản.

Kỹ thuật chiếu ngược chiều đặt đèn hướng ngược lại chiều xe chạy. Kết quả là mặt trước vật cản nằm trong bóng tối trong khi mặt đường phía sau sáng — tạo hình bóng đen nổi bật trên nền sáng, giúp người lái phát hiện vật cản từ rất xa. Kỹ thuật này cho hiệu quả tương phản cao nhất ở vùng ngưỡng và cho phép giảm tổng công suất lắp đặt, đổi lại đòi hỏi kiểm soát chói ngặt nghèo hơn vì đèn hướng gần về phía người lái.

Lựa chọn giữa các phương án phụ thuộc chiều dài hầm, tốc độ thiết kế và ngân sách vận hành. Với hầm ngắn dân sinh, bố trí đối xứng đơn giản là đủ. Với hầm dài tốc độ cao, đầu tư vào chiếu ngược chiều ở vùng ngưỡng thường hoàn vốn nhanh nhờ giảm công suất lắp đặt.

Điều Khiển Thông Minh Và Tiết Kiệm Điện

Hệ thống chiếu sáng hầm là một trong những phụ tải điện tốn kém nhất của hạ tầng giao thông, vì nó chạy suốt 24 giờ và chạy ở công suất đỉnh đúng vào ban ngày — giờ cao điểm giá điện. Nếu vận hành ở mức thiết kế tối đa cả ngày, hóa đơn điện sẽ vượt xa mọi dự toán.

Giải pháp bắt buộc là điều khiển thích ứng. Cảm biến độ chói đặt tại vùng tiếp cận đo liên tục mức sáng ngoài trời và điều chỉnh công suất đèn vùng ngưỡng, vùng chuyển tiếp theo thời gian thực. Trưa nắng gắt thì công suất tối đa; trời âm u, hoàng hôn hoặc ban đêm thì hạ xuống chỉ còn một phần nhỏ. Mức tiết kiệm thực tế từ chiến lược này thường rất lớn vì số giờ nắng gắt cực đại trong năm chỉ chiếm phần nhỏ.

Về hạ tầng điện, hệ thống hầm cần tủ điện phân vùng riêng cho từng nhóm đèn, kết hợp thiết bị đóng cắt cho phép cô lập từng vùng khi bảo trì mà không tắt toàn hầm. Với dòng tải lớn ở vùng ngưỡng, aptomat MCCB là lựa chọn cho vị trí tổng. Tuyến dây điện trong hầm phải chọn loại vỏ chống cháy lan, ít khói độc — yêu cầu an toàn cháy trong không gian kín là tuyệt đối.

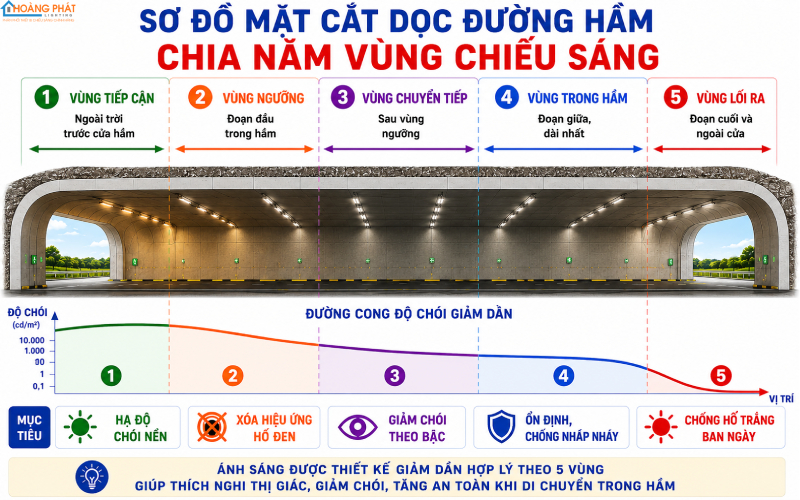

Sơ đồ phân vùng độ chói chiếu sáng đường hầm

Chiếu Sáng Cầu Vượt Và Hầm Chui Dân Sinh

Không phải công trình nào cũng là hầm cao tốc dài hàng cây số. Phần lớn hạng mục thực tế tại đô thị Việt Nam là hầm chui dân sinh ngắn, hầm chui cho xe máy và người đi bộ, cầu vượt có phần gầm cầu cần chiếu sáng. Những công trình này có yêu cầu nhẹ hơn nhưng không được xem thường.

Với hầm chui ngắn, nếu người đi có thể nhìn xuyên suốt từ đầu này sang đầu kia thì hiệu ứng hố đen giảm mạnh — ánh sáng từ cửa đối diện đóng vai trò nền. Trường hợp này thường chỉ cần chiếu sáng đều mức vừa phải thay vì phân vùng phức tạp. Nhưng nếu hầm có đoạn cong hoặc dốc che khuất tầm nhìn, phải xử lý như hầm dài.

Với hầm bộ hành, yêu cầu chuyển từ an toàn giao thông sang an ninh và cảm giác an toàn. Người đi bộ cần nhìn rõ mặt người đối diện từ khoảng cách đủ xa, nên chỉ số hoàn màu và chiếu sáng theo phương đứng quan trọng hơn độ chói mặt sàn. Đây là chi tiết mà nhiều thiết kế bỏ qua: chiếu sáng đủ lux xuống sàn nhưng mặt người vẫn tối vì không có thành phần ánh sáng ngang.

Gầm cầu vượt là môi trường trung gian, chịu mưa tạt và bụi đường. Với các tuyến ở khu vực chưa có lưới điện ổn định, phương án đèn năng lượng mặt trời lắp trên mặt cầu kết hợp chiếu sáng gầm cầu là giải pháp đáng cân nhắc, tiết kiệm chi phí kéo điện.

Bảo Trì Và Chi Phí Vòng Đời

Chiếu sáng hầm có đặc thù bảo trì mà không ứng dụng nào khác có: bụi bám làm giảm quang thông hữu ích nhanh chóng, và việc tiếp cận để vệ sinh đòi hỏi đóng làn giao thông. Sau một chu kỳ vận hành, lớp bụi và muội trên kính đèn có thể chặn một phần đáng kể ánh sáng phát ra. Hệ thống vẫn tiêu thụ đủ điện nhưng chỉ cấp được phần nhỏ ánh sáng thiết kế.

Vì vậy, hệ số bảo trì phải được đưa vào ngay từ khâu tính toán, không phải nghĩ tới sau. Thiết kế cần dư quang thông ban đầu để sau khi suy giảm do bụi và do lão hóa LED, độ chói thực tế vẫn nằm trên ngưỡng an toàn. Song song, phải lập lịch vệ sinh định kỳ và tuân thủ — bỏ qua vệ sinh là cách nhanh nhất biến một hệ thống đạt chuẩn thành hệ thống dưới chuẩn mà không ai hay biết.

Về vòng đời, thiết kế tốt còn tính tới khả năng thay thế mô-đun. Bộ đèn cho phép thay riêng driver hoặc module LED mà không cần tháo cả bộ sẽ giảm mạnh chi phí và thời gian đóng làn. Đây là tiêu chí kỹ thuật nên đưa vào hồ sơ mời thầu ngay từ đầu.

Góc Nhìn Chuyên Gia Từ Hoàng Phát Lighting

Quan sát của chúng tôi qua các dự án hạ tầng đã tham gia cung cấp thiết bị: sai lầm phổ biến nhất không nằm ở việc chọn sai bộ đèn, mà ở việc bỏ qua bước tính toán trắc quang và phân vùng. Nhiều công trình hầm chui đô thị được thi công theo kinh nghiệm chiếu sáng đường phố — lắp đều một loại đèn từ đầu tới cuối. Kết quả là hầm vừa thừa sáng ban đêm vừa thiếu sáng nghiêm trọng vùng ngưỡng vào ban ngày.

Lời khuyên dứt khoát: với bất kỳ hầm nào dài hơn tầm nhìn dừng xe an toàn, hãy đầu tư vào một hồ sơ tính toán trắc quang đầy đủ trước khi mua thiết bị. Chi phí thiết kế là rất nhỏ so với giá trị thiết bị, nhưng nó quyết định toàn bộ số thiết bị đó có được dùng đúng chỗ hay không. Mua đèn tốt rồi lắp sai vùng là cách lãng phí ngân sách nhất.

Điểm thứ hai: đừng tách rời chi phí đầu tư khỏi chi phí vận hành. Một hệ thống có điều khiển thích ứng đắt hơn khi mua nhưng tiết kiệm điện suốt vòng đời và giảm giờ vận hành của LED, kéo dài tuổi thọ. Với công trình chạy liên tục 24 giờ như đường hầm, phần tiết kiệm này tích lũy thành con số rất lớn.
