Đèn LED chiếu sáng nhà ga, bến xe không phải là bài toán treo thật nhiều đèn cho sáng. Đây là loại công trình công cộng có đặc thù riêng: dòng người di chuyển liên tục, hành lý cồng kềnh, trần cao, khu vực bán lộ thiên hứng nắng mưa, và hệ thống phải chạy gần như suốt ngày đêm. Một thiết kế sai chuẩn lux hoặc chọn sai cấp bảo vệ IP sẽ trả giá bằng hai thứ: rủi ro an toàn cho hành khách và hóa đơn điện phình to suốt vòng đời công trình.
Tóm tắt nhanh cho người quản lý công trình:
- Chuẩn lux khác nhau theo từng khu vực: sảnh chờ, quầy vé, sân ke, lối ra vào, bãi đỗ — không dùng chung một cấu hình đèn.
- Trần cao 6–12 m gần như bắt buộc dùng đèn LED công suất lớn kiểu highbay hoặc đèn pha có góc chiếu được tính toán, không phải downlight dân dụng.
- Khu vực bán lộ thiên phải đạt tối thiểu IP65, vùng ven biển hoặc nhiều bụi cần thêm chống ăn mòn.
- Chi phí điện và bảo trì trong 5–10 năm vượt xa giá mua đèn ban đầu — đây mới là con số cần tối ưu.
Hoàng Phát Lighting đã tư vấn nhiều dự án chiếu sáng công cộng quy mô vừa và lớn. Bài viết này tổng hợp cách tiếp cận kỹ thuật thực tế: đi từ phân vùng chức năng, chọn chuẩn độ rọi, tính quang thông cần thiết, đến kiểm soát chói và bài toán vận hành. Mục tiêu là giúp chủ đầu tư và đơn vị thi công có một khung tư duy đủ chặt để không phải sửa đi sửa lại sau khi công trình đã bàn giao.
Nhiều chủ đầu tư áp dụng kinh nghiệm chiếu sáng nhà xưởng hoặc chiếu sáng thương mại vào nhà ga, bến xe rồi gặp sự cố. Nguyên nhân nằm ở bốn đặc thù mà loại công trình này gánh cùng lúc, trong khi nhà xưởng hay showroom chỉ gánh một hoặc hai.
Hiểu rõ những đặc thù này trước khi chọn thiết bị sẽ tiết kiệm rất nhiều thời gian, vì nó quyết định chủng loại đèn, cấp bảo vệ và cả cách bố trí mạch điện.
Hành khách ở nhà ga hay bến xe hầu như luôn di chuyển, thường mang vác hành lý, vừa đi vừa nhìn biển báo hoặc điện thoại. Mắt họ liên tục chuyển đổi giữa vùng sáng và vùng tối, giữa màn hình phát sáng và không gian chung. Nếu độ rọi không đồng đều, người đi bộ dễ hụt bước ở bậc thềm, mép ke ga hoặc chỗ chuyển cốt nền.
Đây là lý do tiêu chí độ đồng đều quan trọng ngang với tiêu chí độ rọi trung bình. Một khu vực đạt trung bình 200 lux nhưng loang lổ chỗ 400 lux chỗ 60 lux vẫn nguy hiểm hơn khu vực đều đặn 150 lux. Tỷ số đồng đều tối thiểu nên giữ ở mức 0,4 cho khu vực lưu thông và 0,6 cho khu vực có bậc, dốc hoặc mép ke.
Ngoài ra, khu vực công cộng còn có yêu cầu an ninh: camera giám sát cần đủ ánh sáng và đủ chỉ số hoàn màu để nhận diện được màu áo, biển số, đặc điểm nhận dạng. Đèn có CRI quá thấp làm hình ảnh camera bệt màu, mất giá trị điều tra khi có sự cố.
Sảnh nhà ga và mái che bến xe thường cao 6–12 m, có khi hơn. Chiều cao này làm quang thông suy giảm nhanh theo bình phương khoảng cách, đồng thời khiến việc thay đèn hỏng trở thành công việc cần xe nâng, giàn giáo hoặc dừng khai thác. Một bóng cháy không còn là chuyện thay trong 5 phút.
Nhịp cột lớn cũng làm bố trí đèn khó đều. Đèn treo theo lưới cột sẽ để lại vùng trũng ánh sáng giữa các nhịp nếu góc chiếu không phù hợp. Nhóm kỹ thuật cần tính toán bố trí theo lưới điểm chứ không theo cảm tính vị trí cột.
Thêm vào đó, bụi từ phương tiện, khí thải và không khí ngoài trời bám lên mặt kính đèn rất nhanh. Sau 12–18 tháng, lớp bụi có thể ngốn 10–20% quang thông. Thiết kế phải cộng thêm hệ số suy giảm bảo trì, nếu không công trình sẽ tối dần một cách âm thầm.
Sai lầm phổ biến nhất là chọn một mẫu đèn rồi rải đều toàn bộ công trình. Nhà ga, bến xe phải được chia thành các vùng chức năng riêng, mỗi vùng có mục tiêu thị giác khác nhau và vì thế cần cấu hình chiếu sáng khác nhau.

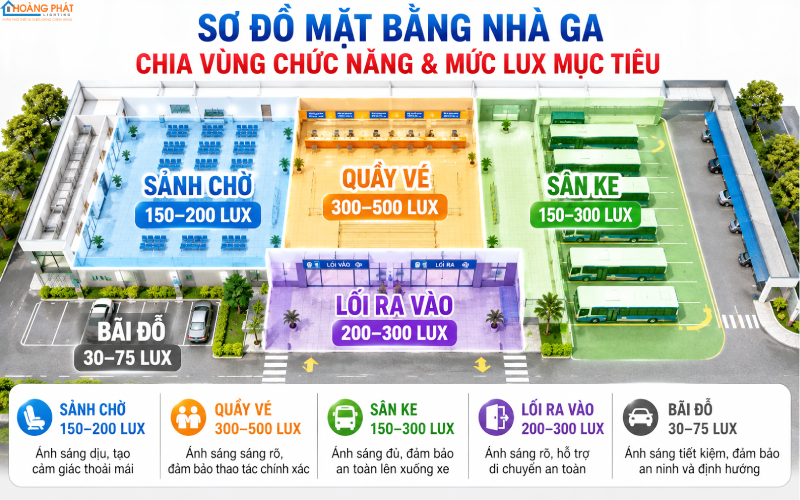

Phân vùng chiếu sáng nhà ga bến xe theo chuẩn lux
| Khu vực |
Độ rọi mục tiêu |
Ưu tiên kỹ thuật |
Chủng loại đèn phù hợp |
| Sảnh chờ, khu vực ngồi |
150–200 lux |
Đồng đều, chống chói |
Panel, highbay tán quang |
| Quầy vé, quầy thông tin |
300–500 lux |
CRI cao, chiếu điểm |
Panel + đèn rọi |
| Sân ke, mép ke ga |
150–300 lux |
Đồng đều cao, nhấn mép |
Highbay, đèn pha góc hẹp |
| Lối ra vào, cửa soát vé |
200–300 lux |
Chuyển tiếp sáng tối êm |
Panel, đèn ốp trần |
| Bãi đỗ, đường nội bộ |
30–75 lux |
Chống chói, chịu thời tiết |
Đèn đường, đèn pha |
| Nhà vệ sinh, kho |
100–200 lux |
Chống ẩm, dễ vệ sinh |
Đèn chống thấm |
Đây là vùng hành khách dừng lâu nhất, có thể ngồi hàng giờ. Ánh sáng cần đủ để đọc sách, đọc bảng giờ tàu xe, nhưng không được gắt gây mỏi mắt. Mức 150–200 lux là hợp lý, kết hợp nhiệt độ màu trung tính khoảng 4000K để không gian tỉnh táo mà vẫn dễ chịu.
Với trần thấp dưới 4 m, đèn panel LED lắp âm trần hoặc lắp nổi cho hiệu quả tốt về độ đồng đều và kiểm soát chói. Trần cao hơn cần chuyển sang giải pháp công suất lớn treo cao, có tán quang để hạ độ chói bề mặt.
Điểm cần lưu ý: hành khách ngồi thường ngửa mặt nhìn bảng thông tin trên cao, tức là hướng nhìn đi thẳng vào vùng có đèn. Chỉ số chống chói UGR ở vùng này nên giữ dưới 22, tốt nhất là dưới 19 nếu ngân sách cho phép.
Sân ke là vùng có rủi ro cao nhất: hành khách bước qua khe hở, kéo vali, di chuyển gấp khi tàu xe sắp chuyển bánh. Mép ke phải được nhấn sáng rõ, độ đồng đều cần cao hơn khu vực khác, và tuyệt đối không để đèn tạo bóng đổ che mất mép.
Ở đây thường dùng đèn LED highbay công suất lớn treo theo dãy dọc, hoặc đèn pha LED góc hẹp gắn trên cột nếu là ke lộ thiên. Góc chiếu phải tính sao cho vùng chồng lấn giữa hai đèn liền kề đủ lớn, tránh vệt tối giữa nhịp.
Cửa soát vé và lối ra vào là vùng chuyển tiếp giữa trong nhà và ngoài trời. Ban ngày, chênh lệch độ rọi giữa hai bên có thể lên tới hàng chục lần. Mắt người cần thời gian thích nghi, nên thiết kế phải tạo dải chuyển tiếp giảm dần chứ không cắt đột ngột — đây chính là nguyên tắc tương tự chống chói đầu hầm trong chiếu sáng đường hầm.
Sau khi chốt mức lux mục tiêu cho từng vùng, bước tiếp theo là quy đổi ra tổng quang thông cần thiết rồi chia ra số bộ đèn. Đây là phép tính đơn giản nhưng nhiều đơn vị bỏ qua, dẫn đến hoặc thiếu sáng hoặc thừa đèn gây lãng phí.
Công thức cơ bản: tổng quang thông cần thiết bằng độ rọi mục tiêu nhân diện tích, chia cho hệ số sử dụng và hệ số bảo trì. Hệ số sử dụng phụ thuộc hình học phòng và độ phản xạ bề mặt; hệ số bảo trì phản ánh bụi bám và suy giảm quang thông theo thời gian.
Giả sử sảnh chờ rộng 600 m², trần cao 7 m, mục tiêu 180 lux. Hệ số sử dụng ước tính 0,6 cho không gian trần cao tường sáng trung bình; hệ số bảo trì lấy 0,7 vì môi trường nhiều bụi và chu kỳ vệ sinh đèn thưa.
Tổng quang thông cần thiết = 180 × 600 ÷ (0,6 × 0,7) ≈ 257.000 lumen. Nếu chọn bộ đèn highbay 150 W hiệu suất 140 lm/W, mỗi bộ cho khoảng 21.000 lumen, ta cần khoảng 13 bộ. Con số này sau đó phải kiểm tra lại bằng bố trí lưới thực tế để bảo đảm độ đồng đều, chứ không dừng ở phép chia.
Nếu chọn đèn hiệu suất thấp hơn, chẳng hạn 100 lm/W, số bộ đèn sẽ tăng lên khoảng 18 — tức phát sinh thêm chi phí đèn, chi phí lắp đặt, dây dẫn và cả tiền điện. Đây là lý do chỉ số lm/W đáng để trả thêm tiền ngay từ đầu.
Chiều cao treo quyết định công suất từng bộ và góc chiếu. Treo càng cao càng cần bộ đèn quang thông lớn với góc chiếu hẹp hơn để tập trung ánh sáng xuống mặt sàn thay vì tán ra tường.
| Chiều cao treo |
Công suất gợi ý mỗi bộ |
Góc chiếu |
Ghi chú |
| 4–6 m |
80–120 W |
90°–120° |
Ưu tiên tán quang rộng, ít chói |
| 6–9 m |
150–200 W |
60°–90° |
Lưới đèn thưa hơn, kiểm tra đồng đều |
| 9–12 m |
200–300 W |
45°–60° |
Cần tính vùng chồng lấn kỹ |
| Trên 12 m |
300 W trở lên |
30°–45° |
Thường dùng đèn pha, bảo trì bằng thiết bị nâng |
Lưu ý bố trí đèn theo lưới đều thay vì bám cột. Khoảng cách giữa các bộ đèn thường lấy bằng 1,0–1,5 lần chiều cao treo cho ánh sáng đều. Vượt quá tỷ lệ này, vùng giữa hai đèn sẽ trũng sáng thấy rõ khi đo thực tế.
Nhà ga, bến xe có nhiều vùng bán lộ thiên: mái che nhưng gió tạt mưa, sân ke hở hai đầu, bãi đỗ hoàn toàn ngoài trời. Chọn sai cấp bảo vệ là nguyên nhân số một khiến đèn hỏng sớm trong loại công trình này.
Cảnh báo thực tế: nhiều dự án dùng đèn IP20 cho khu vực mái che vì nghĩ có mái là không mưa vào. Thực tế gió tạt, hơi ẩm ngưng tụ và nước rửa sàn áp lực cao đều đủ để phá driver trong vòng một mùa mưa. Chi phí thay thế và dừng khai thác lớn hơn nhiều so với phần chênh giá đèn IP65.
Vùng trong nhà kín hoàn toàn, có điều hòa: IP20–IP40 là đủ. Vùng mái che nhưng hở gió: tối thiểu IP54, khuyến nghị IP65. Vùng lộ thiên hoàn toàn hoặc chịu nước rửa áp lực: IP65 trở lên, riêng đèn gắn thấp gần mặt sàn nên cân nhắc IP66.
Với các vị trí ẩm thường xuyên như: nhà vệ sinh công cộng, khu rửa xe, hầm kỹ thuật, nên dùng đèn LED chống ẩm chống thấm thay vì đèn thông thường. Loại này có gioăng kín và vỏ chịu được môi trường ngưng tụ hơi nước liên tục.
Nếu công trình nằm ven biển, cần thêm yêu cầu chống ăn mòn hơi muối cho vỏ nhôm và ốc vít. Vỏ nhôm sơn tĩnh điện thường không đủ; nên yêu cầu nhà cung cấp đưa ra kết quả thử nghiệm phun sương muối.
Không gian công cộng đối mặt với rủi ro va đập từ hành lý, xe đẩy, thậm chí hành vi phá hoại. Chỉ số IK phản ánh khả năng chịu va đập của vỏ đèn. Với đèn lắp thấp dưới 3 m ở khu vực đông người, nên chọn IK08 trở lên.
Đèn lắp trên cao ít rủi ro va đập trực tiếp nhưng lại đối mặt rủi ro rơi vỡ nếu giá treo yếu. Hệ thống treo phải có dây an toàn phụ, đặc biệt tại vùng phía trên đầu hành khách. Đây là chi tiết nhỏ nhưng liên quan trực tiếp đến trách nhiệm pháp lý của chủ đầu tư.
Vật liệu mặt đèn cũng đáng cân nhắc: kính cường lực bền hơn nhựa PC về chống bám bụi và giữ độ trong theo thời gian, nhưng nặng hơn và nếu vỡ thì nguy hiểm hơn. Nhựa PC chất lượng cao có chống tia cực tím là lựa chọn cân bằng cho vùng lộ thiên.
Đủ lux không đồng nghĩa với dễ chịu. Trong không gian công cộng, hành khách ngước nhìn bảng thông tin, camera giám sát quét ngang tầm mắt, và người cao tuổi nhạy cảm với chói hơn nhiều so với người trẻ. Kiểm soát chói là phần thường bị bỏ qua nhưng ảnh hưởng trực tiếp đến trải nghiệm.
Chỉ số UGR đo mức khó chịu do chói. Với khu vực chờ và làm việc, UGR dưới 22 là ngưỡng chấp nhận, dưới 19 là tốt. Đèn có mặt phát sáng lớn và tán quang mờ sẽ cho UGR thấp hơn đèn dùng thấu kính trong suốt cùng công suất, vì độ chói bề mặt phân bố đều hơn.
Ba cách hạ chói hiệu quả mà không giảm độ rọi: dùng đèn có tán quang thay vì thấu kính trần, tăng số bộ đèn công suất nhỏ thay vì ít bộ công suất lớn, và hướng đèn tránh trục nhìn chính của hành khách. Cách thứ hai tốn thêm chi phí lắp đặt nhưng cải thiện đồng thời cả chói lẫn độ đồng đều.
Với bãi đỗ và đường nội bộ, chói lóa gây nguy hiểm cho tài xế. Nên chọn đèn đường LED có phân bố ánh sáng kiểu cắt sáng, hạn chế phát xạ trên phương ngang. Đèn pha lắp nghiêng quá mức là nguyên nhân phổ biến gây chói cho người điều khiển phương tiện.
Nhiệt độ màu 4000K là lựa chọn an toàn cho hầu hết khu vực trong nhà ga, bến xe: đủ tỉnh táo, không lạnh lẽo, hài hòa với ánh sáng tự nhiên ban ngày. Khu vực chờ dài có thể hạ xuống 3500K để dịu hơn. Bãi đỗ ngoài trời thường dùng 4000–5000K để tăng độ tương phản.
Chỉ số hoàn màu CRI cần tối thiểu 70 cho khu vực lưu thông và 80 trở lên cho khu vực có camera giám sát hoặc quầy giao dịch. CRI thấp làm màu sắc bệt, gây khó khăn cho nhận diện an ninh và làm không gian trông rẻ tiền.
Tránh trộn nhiều nhiệt độ màu trong cùng một tầm nhìn. Việc thay đèn hỏng bằng bộ khác nhiệt độ màu là lỗi vận hành rất hay gặp, làm trần nhà loang lổ chỗ vàng chỗ trắng. Nên chuẩn hóa mã đèn và dự trữ sẵn vật tư ngay từ giai đoạn bàn giao.
Phần điện cho chiếu sáng công cộng thường bị xem nhẹ so với phần đèn, nhưng đây mới là nơi phát sinh sự cố dừng khai thác. Một hệ thống đèn tốt trên tủ điện kém vẫn là hệ thống kém.

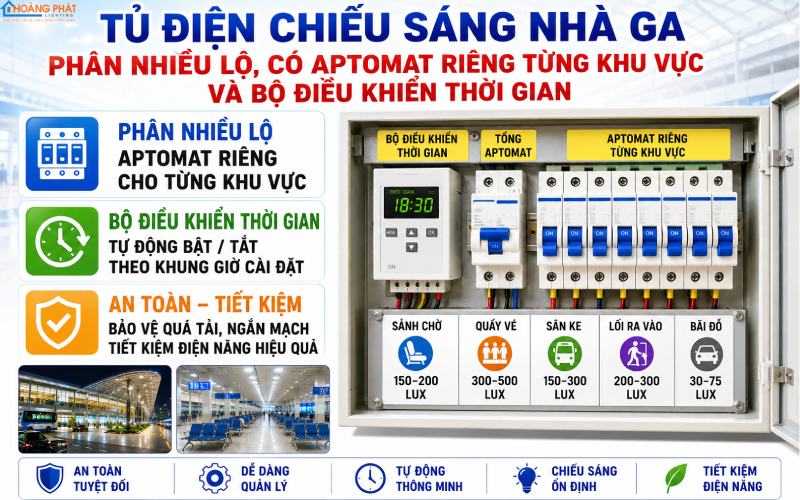

Tủ điện chiếu sáng nhà ga bến xe phân lộ theo khu vực
Nguyên tắc căn bản: mỗi khu vực chức năng có lộ riêng, mỗi lộ có thiết bị bảo vệ riêng. Không dồn toàn bộ sảnh vào một aptomat. Khi một lộ sự cố, các lộ còn lại vẫn duy trì mức sáng tối thiểu cho hành khách di chuyển an toàn — đây là yêu cầu vận hành, không phải tùy chọn.
Chọn aptomat MCB cho các lộ nhánh công suất nhỏ và aptomat MCCB cho lộ tổng công suất lớn. Cần đặc biệt lưu ý dòng khởi động của đèn LED: driver có tụ đầu vào tạo dòng xung rất lớn trong vài mili giây đầu, nhiều bộ đèn cùng lộ sẽ cộng dồn dòng xung này và làm nhảy aptomat vô cớ.
Giải pháp: dùng aptomat đường cong C hoặc D thay vì B, chia nhỏ số bộ đèn trên mỗi lộ, hoặc dùng contactor có điện trở hạn dòng khởi động. Toàn bộ hệ thống nên tập trung trong tủ điện công nghiệp có cấp bảo vệ phù hợp môi trường lắp đặt.
Nhà ga, bến xe có khung giờ cao điểm và thấp điểm rõ rệt. Ban đêm khi lượng khách giảm, có thể hạ độ sáng khu vực không thiết yếu xuống 50–60% mà vẫn bảo đảm an toàn và an ninh. Đây là nguồn tiết kiệm điện lớn nhất mà không cần thay thiết bị.
Khu vực gần cửa kính, mái lấy sáng nên lắp cảm biến ánh sáng tự nhiên để tự động giảm công suất đèn khi trời sáng. Tiết kiệm từ giải pháp này thường đạt 20–35% cho vùng ven biên công trình.
Điều kiện bắt buộc: đèn phải hỗ trợ điều chỉnh độ sáng và driver phải tương thích với giao thức điều khiển được chọn. Đây là hạng mục phải chốt ngay từ khâu thiết kế, vì đèn không dimmer thì không thể bổ sung tính năng này về sau.
Giá mua đèn chỉ chiếm phần nhỏ trong tổng chi phí sở hữu của hệ thống chiếu sáng công cộng. Phần lớn nằm ở tiền điện suốt vòng đời và chi phí bảo trì — vốn rất đắt khi phải dùng thiết bị nâng và dừng khai thác.

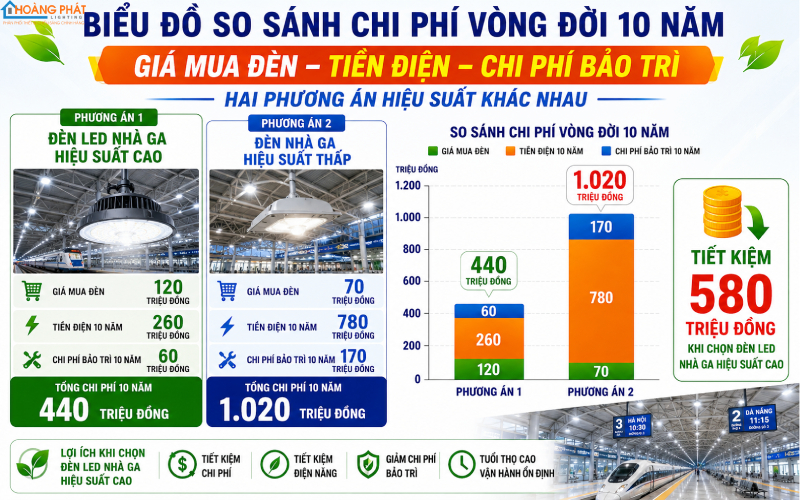

Chi phí vòng đời hệ thống đèn LED nhà ga bến xe
Lấy ví dụ hệ thống 100 bộ đèn 150 W chạy 18 giờ mỗi ngày. Chênh lệch hiệu suất giữa đèn 100 lm/W và 140 lm/W tương đương chênh khoảng 30% số bộ đèn cần lắp để đạt cùng độ rọi. Số bộ nhiều hơn kéo theo tiền điện nhiều hơn, dây dẫn lớn hơn, tủ điện lớn hơn và nhiều điểm hỏng hơn.
Cộng thêm tuổi thọ: đèn tản nhiệt kém suy giảm quang thông nhanh, sau ba năm có thể chỉ còn 70% độ sáng ban đầu, buộc phải thay sớm. Mỗi lần thay ở độ cao 10 m tốn nhân công, thiết bị nâng và thời gian dừng khai thác — chi phí ẩn thường vượt giá bộ đèn.
Cách đánh giá đúng là tính tổng chi phí sở hữu trong 8–10 năm gồm giá mua, tiền điện, chi phí thay thế và bảo trì. Phương án hiệu suất cao gần như luôn thắng khi tính đủ, dù giá đầu vào cao hơn 20–40%.
Yêu cầu tối thiểu: hồ sơ kỹ thuật đầy đủ gồm biểu đồ phân bố cường độ sáng, báo cáo thử nghiệm quang thông và nhiệt độ, thông số driver, cam kết bảo hành rõ ràng bằng văn bản. Nhà cung cấp không đưa được biểu đồ phân bố ánh sáng thì không thể mô phỏng chiếu sáng, đồng nghĩa mọi tính toán chỉ là ước lượng.
Quan trọng không kém là khả năng cung cấp vật tư thay thế trong nhiều năm. Công trình công cộng vận hành hàng chục năm; nếu 3 năm sau nhà cung cấp đổi mã sản phẩm và không còn hàng tương thích, đơn vị vận hành sẽ phải chắp vá nhiều loại đèn khác nhau.
Hoàng Phát Lighting phân phối các dòng đèn chính hãng có hồ sơ kỹ thuật đầy đủ, từ đèn LED bulb Philips cho khu phụ trợ đến đèn năng lượng mặt trời HODILED cho các tuyến đường nội bộ không có lưới điện. Chúng tôi hỗ trợ tính toán bố trí và mô phỏng độ rọi trước khi chốt phương án.
Tổng hợp lại thành một quy trình có thứ tự để tránh làm ngược, vốn là nguyên nhân phải sửa đi sửa lại. Kèm theo là hai nhóm lưu ý mà đội vận hành hay bỏ sót.
- Khảo sát mặt bằng: đo diện tích từng vùng, chiều cao trần, vị trí cột, mức độ hở gió và hắt mưa.
- Phân vùng chức năng và chốt độ rọi mục tiêu cho từng vùng theo bảng ở trên.
- Tính tổng quang thông cần thiết cho mỗi vùng, có cộng hệ số bảo trì phù hợp môi trường bụi.
- Chọn chủng loại đèn theo chiều cao treo và cấp IP theo mức độ tiếp xúc thời tiết.
- Bố trí lưới đèn và kiểm tra độ đồng đều bằng mô phỏng, không dừng ở phép chia số bộ.
- Thiết kế phần điện: phân lộ theo vùng, chọn thiết bị đóng cắt phù hợp dòng khởi động LED.
- Bổ sung điều khiển: lịch giờ, cảm biến ánh sáng tự nhiên, chiếu sáng khẩn cấp độc lập.
- Nghiệm thu bằng máy đo lux thực tế theo lưới điểm, lập hồ sơ vật tư dự phòng cho vận hành.
Đo lux vào ban ngày ở khu vực có ánh sáng tự nhiên lọt vào sẽ cho số liệu ảo. Phải đo ban đêm hoặc che kín nguồn sáng tự nhiên. Nhiều công trình nghiệm thu đạt trên giấy nhưng ban đêm thiếu sáng chính vì lỗi này. Ngoài ra cần đo theo lưới điểm đủ dày, không đo một điểm giữa phòng rồi kết luận, vì lưới thưa sẽ bỏ sót vùng trũng sáng giữa các nhịp đèn.
Yêu cầu bàn giao đầy đủ: sơ đồ bố trí đèn, danh mục mã vật tư, hồ sơ thiết bị đóng cắt, hướng dẫn bảo trì và lịch kiểm tra chiếu sáng khẩn cấp. Thiếu hồ sơ này, đơn vị vận hành sẽ mò mẫm suốt vòng đời công trình và rất dễ chắp vá nhiều loại đèn khác nhiệt độ màu.
Dây dẫn phải chọn đúng tiết diện theo dòng tải và chiều dài tuyến, có tính bù sụt áp cho tuyến dài. Với nhà ga bến xe, tuyến dây từ tủ đến đèn xa có thể dài hàng trăm mét; sụt áp làm driver hoạt động ngoài dải tối ưu và giảm tuổi thọ. Nên dùng dây điện chất lượng cao có lõi đồng nguyên chất, tuyến ngoài trời cần vỏ chống tia cực tím và đi trong ống bảo vệ.
Các thiết bị đóng cắt phục vụ bảo trì cũng nên chọn loại chuyên dụng chịu môi trường công cộng. Xem thêm nhóm thiết bị đóng cắt phù hợp công trình quy mô lớn. Ngoài ra, hệ thống chiếu sáng sự cố phải độc lập với lưới chính và được thử phóng điện định kỳ, vì pin dự phòng xuống cấp âm thầm — đèn vẫn sáng khi có điện nên không ai phát hiện pin đã hỏng cho tới lúc cần dùng.
