Hệ Thống DALI Điều Khiển Chiếu Sáng Tòa Nhà: Nguyên Lý, Ưu Điểm

Hệ thống DALI là chuẩn giao tiếp điều khiển chiếu sáng đang được dùng phổ biến nhất trong các tòa nhà văn phòng, khách sạn, bệnh viện và nhà máy hiện đại trên thế giới. Ở Việt Nam, DALI vẫn thường bị nhầm với nhà thông minh dùng Wifi, hoặc bị bỏ qua vì tiếng đồn rằng phức tạp và đắt đỏ. Thực tế, với các công trình có từ vài chục bộ đèn trở lên, hệ thống DALI thường rẻ hơn về tổng chi phí vòng đời và linh hoạt hơn hẳn cách đi dây công tắc truyền thống. Bài viết này giải thích nguyên lý, ưu nhược điểm và cách triển khai thực tế từ góc nhìn đơn vị cung cấp thiết bị điện và chiếu sáng cho nhiều dự án.

Hệ thống DALI là gì và vì sao chuẩn này ra đời

DALI là tên viết tắt của giao diện chiếu sáng có địa chỉ số. Hiểu đơn giản: thay vì đóng cắt nguồn điện cấp cho đèn, bạn gửi một mệnh lệnh số tới đúng bộ đèn cần điều khiển, ví dụ hãy sáng ở mức bốn mươi phần trăm trong hai giây. Bộ đèn nhận lệnh, tự thực hiện, rồi báo lại rằng nó đã làm xong và hiện đang ở trạng thái nào. Sự khác biệt căn bản nằm ở chỗ đó: dây điều khiển mang thông tin chứ không mang công suất.

Giới hạn của cách đi dây công tắc truyền thống

Trong cách làm cũ, muốn chia đèn thành nhóm nào thì phải đi dây theo đúng nhóm đó ngay từ lúc thi công. Một văn phòng lớn có tám dãy đèn sẽ cần tám tuyến dây riêng về tủ điện, mỗi tuyến một aptomat. Vấn đề xuất hiện khi khách thuê đổi mặt bằng: vách ngăn dịch chuyển, phòng họp biến thành ba phòng làm việc nhỏ, và cách chia nhóm đèn cũ trở nên vô nghĩa. Lúc này chỉ còn hai lựa chọn: chấp nhận bật cả dãy dù chỉ dùng một phần ba, hoặc đục trần đi lại toàn bộ dây. Cả hai đều tốn kém. Đây chính là bài toán mà hệ thống DALI sinh ra để giải.

DALI khác dimmer analog và điều khiển Wifi thế nào

Điều khiển analog kiểu cũ dùng một cặp dây mang điện áp thấp, mức điện áp cao thấp tương ứng độ sáng. Nó chỉ truyền một chiều, tất cả đèn nối vào cặp dây đó buộc phải sáng cùng mức, và không có địa chỉ riêng. Muốn hai nhóm sáng khác nhau thì phải kéo hai cặp dây khác nhau — vẫn mắc đúng cái bẫy của cách làm cũ. Điều khiển Wifi thì linh hoạt về nhóm nhưng phụ thuộc vào bộ định tuyến, dễ nhiễu ở nơi có hàng trăm thiết bị, độ trễ không ổn định và tuổi thọ phần mềm ứng dụng thường ngắn hơn tuổi thọ bộ đèn. DALI đứng ở giữa: có địa chỉ riêng như hệ thông minh, nhưng chạy trên dây vật lý nên ổn định như hệ công nghiệp. Đó là lý do nó thống trị mảng tòa nhà thương mại.

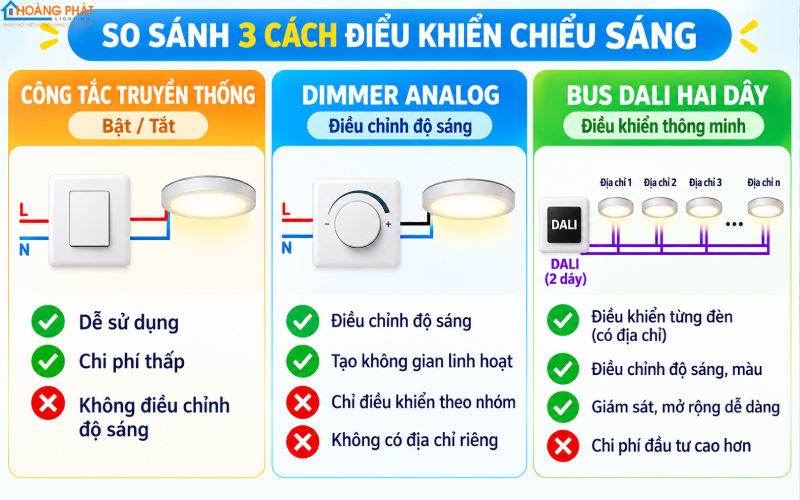

Hệ thống DALI khác gì điều khiển chiếu sáng truyền thống

Nguyên lý hoạt động: bus hai dây, địa chỉ và lệnh số

Cấu trúc một hệ DALI rất gọn: bộ điều khiển trung tâm, nguồn cấp cho bus, cặp dây tín hiệu chạy tới từng bộ đèn, và driver DALI nằm trong mỗi bộ đèn. Ngoài ra vẫn có tuyến điện lực bình thường cấp nguồn cho đèn như mọi hệ chiếu sáng khác.

Bus hai dây không phân cực — điểm mạnh khi thi công

Cặp dây tín hiệu DALI không phân cực, nghĩa là thợ điện đấu nhầm chiều cũng không hỏng gì và hệ vẫn chạy. Đây là chi tiết nhỏ nhưng cực kỳ giá trị trên công trường Việt Nam, nơi việc đấu nhầm cực xảy ra thường xuyên với các hệ khác. Cặp dây này mang điện áp thấp, có thể đi chung ống với dây nguồn nếu dùng cáp có cấp cách điện tương đương. Tín hiệu truyền ở tốc độ thấp, đổi lại rất kháng nhiễu — một lựa chọn kỹ thuật rất khôn ngoan cho môi trường tòa nhà đầy biến tần và động cơ. Cần dùng dây điện đúng chủng loại và tiết diện, chi tiết ở phần thiết kế bên dưới.

Địa chỉ, nhóm và kịch bản trong một nhánh DALI

Mỗi nhánh DALI tiêu chuẩn quản lý được tối đa 64 địa chỉ riêng biệt. Mỗi địa chỉ có thể là một bộ đèn hoặc một driver điều khiển nhiều bộ đèn. Các địa chỉ được gộp thành tối đa 16 nhóm, và một địa chỉ có thể thuộc nhiều nhóm cùng lúc — điều mà cách đi dây vật lý không bao giờ làm được. Ngoài ra mỗi đèn nhớ được 16 kịch bản, mỗi kịch bản là một mức sáng định trước. Khi bạn gọi kịch bản họp, toàn bộ đèn trong phòng đồng loạt chuyển về mức đã lưu, mượt và đồng bộ, vì lệnh chỉ là gọi tên kịch bản chứ không phải gửi từng mức sáng cho từng đèn.

Ưu điểm thực tế mà chủ đầu tư quan tâm nhất

Lý thuyết hay nhưng câu hỏi của chủ đầu tư luôn là: nó tiết kiệm cho tôi cái gì. Dưới đây là ba giá trị chúng tôi thấy rõ nhất qua các dự án đã triển khai.

Đổi cách chia nhóm chỉ bằng phần mềm

Đây là ưu điểm đáng tiền nhất. Khi mặt bằng thay đổi, kỹ thuật viên chỉ cần mở phần mềm cấu hình, kéo thả lại các đèn vào nhóm mới, lưu lại. Không đục trần, không kéo dây, không dừng hoạt động văn phòng, làm trong một buổi tối. Với tòa nhà cho thuê thay khách vài năm một lần, khoản tiết kiệm này lớn hơn toàn bộ chênh lệch đầu tư ban đầu. Tương tự, muốn tách một dãy đèn panel LED cạnh cửa sổ ra để tự động giảm sáng khi trời nắng, bạn chỉ cần gán chúng vào một nhóm mới và gắn cảm biến — thay vì kéo thêm một tuyến dây riêng.

Phản hồi trạng thái và báo lỗi từng bộ đèn

Vì DALI truyền hai chiều, trung tâm biết chính xác bộ đèn số bao nhiêu đang hỏng, đang tắt hay đang sáng ở mức nào. Với một tòa nhà mười tầng, thay vì chờ nhân viên vệ sinh báo có bóng cháy, phòng kỹ thuật nhận danh sách đèn lỗi kèm vị trí ngay trên màn hình, mang đúng số lượng vật tư lên thay một lần. Với hệ chiếu sáng khẩn cấp, khả năng tự kiểm tra định kỳ và ghi nhật ký là yêu cầu bắt buộc trong nhiều tiêu chuẩn — DALI làm việc này tự động, không cần người leo thang bấm nút thử từng bộ.

Tiết kiệm điện thật nhờ giảm sáng theo nhu cầu

Chiếu sáng thường được thiết kế dư để bù suy giảm quang thông theo thời gian và bù bụi bám. Nghĩa là ngày đầu tiên, hệ thống sáng dư khoảng hai mươi tới ba mươi phần trăm so với nhu cầu. DALI cho phép đặt mức sáng ban đầu thấp rồi tăng dần theo tuổi đèn, cộng thêm giảm sáng theo ánh sáng tự nhiên và theo lịch. Tổng cộng, các dự án chúng tôi theo dõi thường cắt được từ hai mươi tới bốn mươi phần trăm điện chiếu sáng so với hệ bật tắt cứng, mà người dùng không hề cảm thấy tối hơn.

DALI thế hệ mới và các tính năng mở rộng

Chuẩn DALI đã phát triển qua nhiều thế hệ. Thế hệ mới bổ sung hai điểm quan trọng. Thứ nhất là chứng nhận tương thích chặt chẽ hơn: thiết bị của các hãng khác nhau được kiểm định để chắc chắn hoạt động chung, giải quyết nỗi đau lớn nhất của thế hệ đầu khi driver hãng này không nhận lệnh của bộ điều khiển hãng kia. Thứ hai là chuẩn hóa cả thiết bị đầu vào như cảm biến và nút bấm, trước đây mỗi hãng làm một kiểu.

Nhánh mở rộng dành cho đèn nội thất còn cho phép driver cấp nguồn ngược cho cảm biến gắn trên bộ đèn, và lưu trữ dữ liệu vận hành ngay trong driver: tổng giờ chạy, số lần bật tắt, nhiệt độ driver, điện năng tiêu thụ. Đây là nền tảng để làm bảo trì dự đoán — biết trước bộ đèn nào sắp hỏng dựa trên nhiệt độ và giờ chạy tích lũy, thay vì đợi hỏng rồi mới sửa. Với các dự án đèn đường LED đô thị, dữ liệu này là cơ sở để nghiệm thu và tính toán chi phí vận hành thực.

Thiết kế và đi dây một hệ DALI đúng kỹ thuật

Phần lớn sự cố hệ DALI trong thực tế không nằm ở giao thức mà nằm ở khâu đi dây và tính toán nguồn bus. Ba điểm sau cần đặc biệt lưu ý.

Tiết diện dây, chiều dài bus và sụt áp

Chiều dài một nhánh bus bị giới hạn bởi sụt áp trên đường dây, thường được khuyến nghị không quá ba trăm mét với tiết diện dây phù hợp. Dây quá nhỏ trên tuyến dài làm điện áp bus tụt dưới ngưỡng, hậu quả là các đèn ở cuối tuyến lúc nhận lệnh lúc không — kiểu lỗi rất khó truy vì nó không xảy ra thường xuyên. Nguyên tắc an toàn: tính tổng chiều dài thực tế bao gồm cả đoạn đi vòng lên trần và xuống tường, chọn tiết diện dư một cấp, và đo điện áp bus tại điểm xa nhất khi nghiệm thu chứ không chỉ đo tại tủ.

Nguồn cấp bus và cách bố trí trong tủ điện

Mỗi thiết bị trên bus tiêu thụ một lượng dòng nhất định. Tổng dòng của tất cả thiết bị trên nhánh phải nhỏ hơn khả năng cấp của nguồn bus, và nên chừa dự phòng ít nhất hai mươi phần trăm cho việc mở rộng sau này. Trong tủ điện, nguồn bus và bộ điều khiển nên đặt tách khỏi khu vực có contactor và biến tần để tránh nhiễu, cáp tín hiệu đi máng riêng hoặc ít nhất giữ khoảng cách với cáp động lực. Tuyến điện lực cấp cho đèn vẫn cần aptomat MCB bảo vệ như bình thường — DALI điều khiển chứ không thay thế thiết bị đóng cắt.

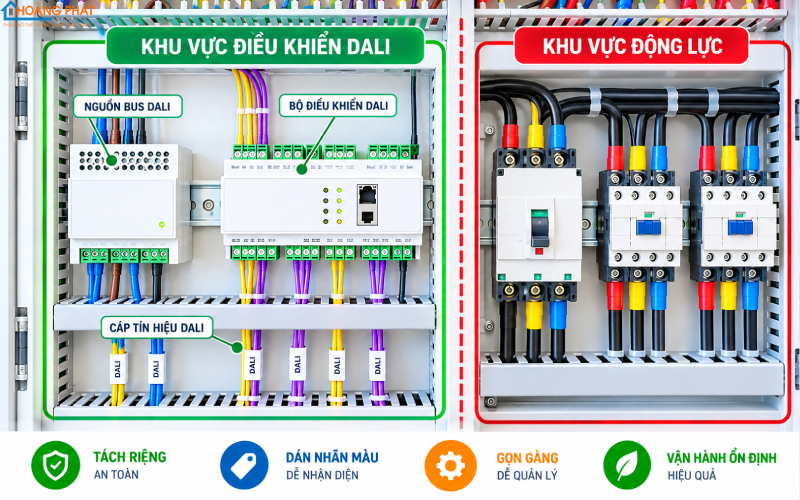

Đi dây và bố trí tủ điện cho hệ thống DALI

Ứng dụng nào thực sự phù hợp với DALI

Không phải công trình nào cũng nên dùng DALI. Dưới đây là các nhóm mà kinh nghiệm dự án cho thấy hiệu quả rõ rệt.

• Văn phòng cho thuê: mặt bằng thay đổi liên tục theo khách thuê, đây là ứng dụng kinh điển và hoàn vốn nhanh nhất.
• Khách sạn: kịch bản ánh sáng cho sảnh, nhà hàng, hành lang theo khung giờ, kết hợp giảm sáng ban đêm.
• Bệnh viện và phòng khám: yêu cầu chiếu sáng khẩn cấp có tự kiểm tra và ghi nhật ký, cùng kịch bản ánh sáng theo ca trực.
• Nhà máy trần cao: điều khiển theo khu vực sản xuất, kết hợp cảm biến hiện diện cho đèn LED nhà xưởng highbay ở khu ít người qua lại.
• Showroom và trung tâm thương mại: đổi kịch bản theo mùa trưng bày mà không phải đi lại dây cho đèn rọi ray spotlight.
• Bãi đỗ xe và hành lang chung cư: giảm sáng nền, tăng sáng khi có người, cắt chi phí vận hành đáng kể.

Chi phí, hạn chế và khi nào không nên dùng DALI

Chúng tôi tin rằng tư vấn trung thực là nói cả nhược điểm. Hệ thống DALI có ba hạn chế thật sự cần cân nhắc.

Thứ nhất, chi phí đầu tư ban đầu cao hơn: driver DALI đắt hơn driver thường, phải kéo thêm tuyến bus, và cần công cấu hình phần mềm khi nghiệm thu. Với nhà ở dân dụng hay cửa hàng nhỏ dưới hai mươi bộ đèn, khoản chênh này khó hoàn vốn — dùng công tắc thường hoặc giải pháp không dây đơn giản sẽ hợp lý hơn. Thứ hai, hệ phụ thuộc vào năng lực đơn vị thi công: cấu hình sai địa chỉ hoặc không bàn giao file cấu hình thì vài năm sau muốn sửa đổi sẽ rất khổ. Hãy đưa yêu cầu bàn giao file cấu hình và sơ đồ địa chỉ vào hợp đồng ngay từ đầu. Thứ ba, sửa chữa cần người có nghề và phần mềm chuyên dụng, không phải thợ điện nào cũng làm được — với công trình ở xa trung tâm, đây là yếu tố thực tế phải tính.

Triển khai thực tế và lời khuyên từ Hoàng Phát Lighting

Nếu công trình của bạn thuộc nhóm phù hợp, hãy triển khai theo trình tự: chốt sơ đồ phân vùng và kịch bản sử dụng trước, từ đó tính số địa chỉ và số nhánh cần thiết, rồi mới chọn thiết bị. Nhiều dự án làm ngược — mua thiết bị trước rồi mới nghĩ cách chia nhóm, kết quả là thừa nhánh này thiếu nhánh kia. Hãy luôn chừa dự phòng địa chỉ cho mở rộng, vì tòa nhà nào cũng phát sinh thêm đèn sau vài năm.

Một lời khuyên cuối cùng từ kinh nghiệm nhiều dự án: đừng để phần cấu hình phần mềm cho tới sát ngày nghiệm thu. Việc gán địa chỉ và đặt kịch bản nên làm sớm, chạy thử ít nhất hai tuần với người dùng thật, rồi tinh chỉnh. Ánh sáng là thứ người dùng cảm nhận hàng ngày, và mức sáng đẹp trên máy tính chưa chắc dễ chịu trong thực tế. Đội kỹ thuật Hoàng Phát Lighting có thể phối hợp cùng đơn vị thiết kế để chọn driver, đèn tuýp LED và bộ đèn tương thích chuẩn, tính toán số nhánh và nguồn bus, đồng thời tư vấn thẳng thắn khi công trình của bạn chưa cần tới DALI.

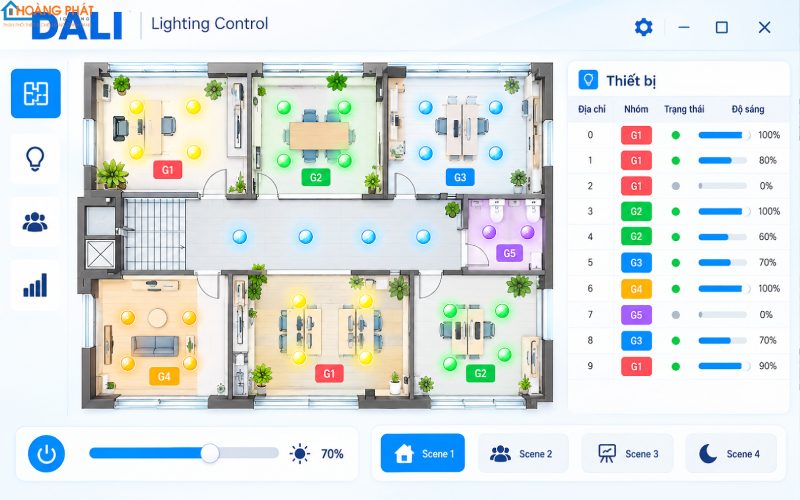

Phần mềm cấu hình nhóm và kịch bản hệ thống DALI
