Phân Biệt Dây Đôi, Dây Đơn, Dây Cáp Điện: Chọn Đúng Cho Từng Vị Trí

Dây đôi, dây đơn và dây cáp là ba nhóm dây dẫn phổ biến nhất trong hệ thống điện dân dụng, nhưng không ít người vẫn nhầm lẫn và chọn sai loại cho từng vị trí. Chọn dây không phù hợp không chỉ gây bất tiện khi thi công mà còn tiềm ẩn nguy cơ sụt áp, phát nhiệt và chập cháy. Hiểu rõ đặc điểm của từng loại dây và biết cách tính tiết diện theo công suất là kiến thức nền tảng mà bất kỳ ai làm điện hay cải tạo nhà cũng nên nắm. Dưới góc nhìn chuyên gia của Hoàng Phát Lighting, bài viết này giúp bạn phân biệt và chọn dây đúng chuẩn.

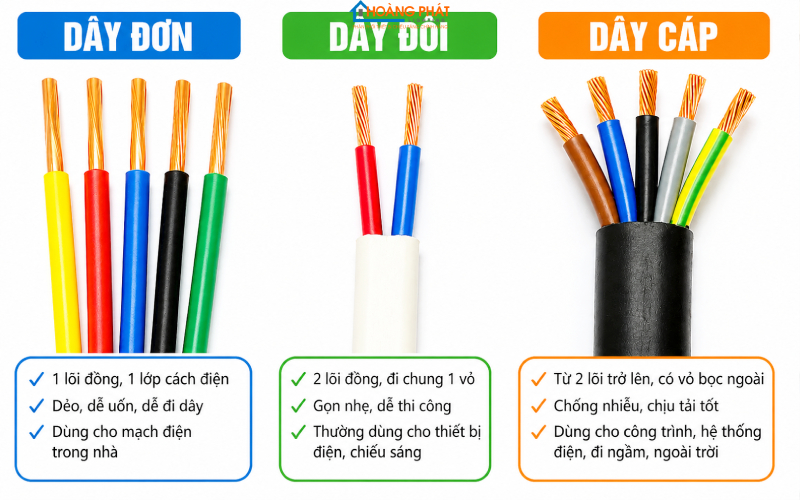

Ảnh các loại dây đơn, dây đôi, dây cáp đặt cạnh nhau để so sánh

Các Loại Dây Điện Dân Dụng Phổ Biến

Trước khi chọn, cần phân biệt rõ các loại dây theo số lõi và độ cứng mềm, vì mỗi loại có ứng dụng riêng.

Dây Đơn Cứng Và Dây Đơn Mềm

Dây đơn là dây chỉ có một lõi dẫn với một lớp vỏ cách điện. Dây đơn cứng có ruột là một sợi đồng đặc, giữ dáng tốt, thường dùng đi trong ống ngầm cố định. Dây đơn mềm có ruột gồm nhiều sợi đồng nhỏ bện lại, dẻo và dễ luồn, thường dùng cho nơi cần uốn cong nhiều hoặc đấu nối thiết bị. Cả hai đều là dây một lõi, khi đi mạch phải kéo riêng dây nóng và dây nguội. Dây đơn phổ biến trong đi dây âm tường nhờ dễ luồn ống và thay thế.

Dây Đôi Và Dây Cáp Nhiều Lõi

Dây đôi gồm hai lõi dẫn nằm song song trong cùng một vỏ, tiện lợi khi đi dây cho thiết bị đơn giản như đèn, quạt, thiết bị cắm phích. Dây cáp là dây có nhiều lõi (hai, ba hoặc bốn lõi) được bọc chung trong một lớp vỏ ngoài dày, mỗi lõi lại có vỏ cách điện riêng. Cáp chắc chắn, chịu lực và chống ẩm tốt hơn, thường dùng cho đường trục chính, cấp nguồn ngoài trời, chôn ngầm hoặc cho tải lớn. Dây nhiều lõi giúp thi công gọn, giảm số lần kéo dây so với dùng nhiều dây đơn.

Cấu Tạo Và Ký Hiệu Trên Dây Điện

Hiểu cấu tạo và ký hiệu in trên vỏ dây giúp chọn đúng chất lượng và tiết diện.

Ruột Đồng Và Lớp Vỏ Cách Điện

Chất lượng dây phụ thuộc lớn vào ruột dẫn và vỏ cách điện. Ruột đồng nguyên chất dẫn điện tốt, ít nóng; đồng pha tạp hoặc thiếu tiết diện thực sẽ nóng và sụt áp nhiều. Vỏ cách điện thường bằng nhựa PVC hoặc XLPE, có nhiệm vụ cách điện và chịu nhiệt; vỏ dày, dẻo, không nứt là dấu hiệu dây tốt. Dây kém thường có ruột nhỏ hơn ghi trên nhãn và vỏ mỏng, giòn, dễ lão hóa. Vì vậy nên chọn dây của thương hiệu uy tín, ghi rõ tiết diện thực và tiêu chuẩn sản xuất.

Cách Đọc Ký Hiệu Tiết Diện

Trên vỏ dây thường in tiết diện lõi bằng đơn vị mi-li-mét vuông, ví dụ 1.5, 2.5, 4, 6. Con số này là tiết diện mặt cắt ruột đồng, càng lớn thì dây chịu dòng càng cao. Ngoài ra còn có ký hiệu số lõi và loại vỏ. Nắm cách đọc này giúp bạn biết dây có đúng thông số cần dùng hay không, thay vì chỉ ước lượng bằng mắt. Khi mua, nên đối chiếu tiết diện ghi trên vỏ với nhu cầu tải để tránh mua nhầm dây quá nhỏ.

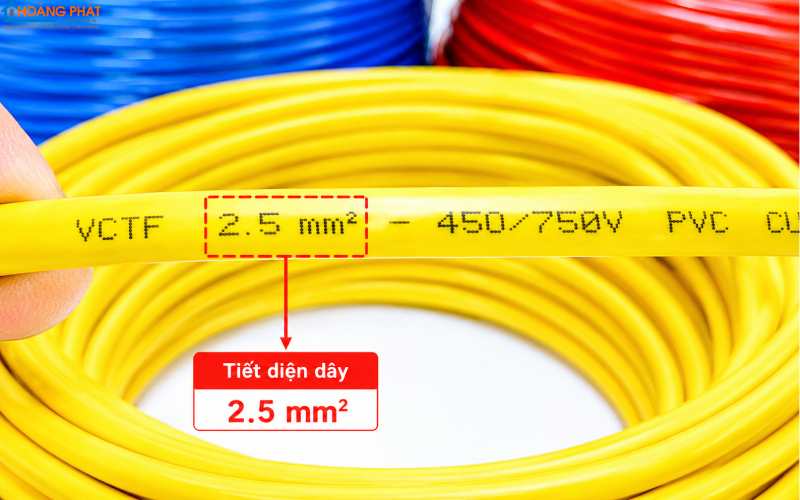

Ảnh cận cảnh ký hiệu tiết diện in trên vỏ dây điện

Chọn Loại Dây Đúng Cho Từng Vị Trí

Mỗi vị trí trong hệ thống điện cần loại dây phù hợp. Đường trục chính từ đồng hồ vào tủ điện tổng nên dùng dây cáp nhiều lõi hoặc dây đơn tiết diện lớn để chịu tải cả nhà. Các nhánh âm tường trong nhà thường dùng dây đơn luồn trong ống gen, dễ thay thế. Đấu nối tới đèn, quạt, thiết bị nhỏ có thể dùng dây đôi mềm gọn gàng. Khu vực ngoài trời, chôn ngầm hoặc ẩm ướt nên dùng dây cáp có vỏ dày chống ẩm và chịu lực. Những nơi cần uốn cong nhiều, đấu vào thiết bị di động nên dùng dây mềm nhiều sợi. Chọn đúng loại dây theo vị trí giúp thi công thuận lợi và hệ thống bền. Tất cả nên dùng dây điện dân dụng chất lượng, kết hợp ổ cắm điện và công tắc ổ cắm tương ứng.

Cách Chọn Tiết Diện Dây Theo Công Suất

Nguyên tắc cơ bản là dòng tải càng lớn thì cần tiết diện càng lớn. Từ tổng công suất thiết bị trên một nhánh, tính ra dòng điện, rồi chọn tiết diện dây có khả năng chịu dòng lớn hơn dòng tính toán, có dự phòng. Bảng dưới đây là gợi ý tham khảo cho mạng điện dân dụng.

Với đường dây dài, nên tăng thêm một cấp tiết diện để giảm sụt áp. Mỗi nhánh nên có aptomat MCB bảo vệ với dòng phù hợp tiết diện dây, bố trí gọn trong tủ điện, kết hợp thiết bị đóng cắt phân nhánh hợp lý.

Sai Lầm Khi Chọn Và Đấu Dây

Sai lầm phổ biến nhất là chọn dây quá nhỏ cho tải lớn để tiết kiệm, khiến dây nóng và nhanh hỏng. Thứ hai là dùng dây kém chất lượng, ruột nhỏ hơn nhãn ghi. Thứ ba là đấu nối bằng cách xoắn tay rồi quấn băng keo sơ sài, tạo mối nối điện trở cao gây nóng. Thứ tư là dùng nhầm dây cứng cho nơi cần uốn nhiều làm gãy ruột, hoặc dùng dây đôi mềm cho đường trục chịu tải lớn. Thứ năm là không bọc mối nối trong hộp nối cho khu vực ẩm. Tránh được những lỗi này, hệ thống điện sẽ an toàn và bền hơn nhiều.

Gợi Ý Chọn Dây Chất Lượng Tại Hoàng Phát Lighting

Để hệ thống điện an toàn lâu dài, hãy ưu tiên dây của thương hiệu uy tín, ghi rõ tiết diện thực và tiêu chuẩn, ruột đồng nguyên chất, vỏ dày dẻo. Chọn đúng loại theo vị trí và đúng tiết diện theo tải là hai nguyên tắc quan trọng nhất. Kết hợp dây tốt với thiết bị bảo vệ chất lượng như dòng aptomat MCB Schneider, và với hệ thống lớn thì thêm aptomat MCCB ở tủ tổng, sẽ tạo nên một hệ thống điện đồng bộ, an toàn. Hoàng Phát Lighting sẵn sàng tư vấn chọn dây và thiết bị phù hợp với từng công trình, giúp bạn thi công đúng chuẩn ngay từ đầu và tránh chi phí sửa chữa về sau.

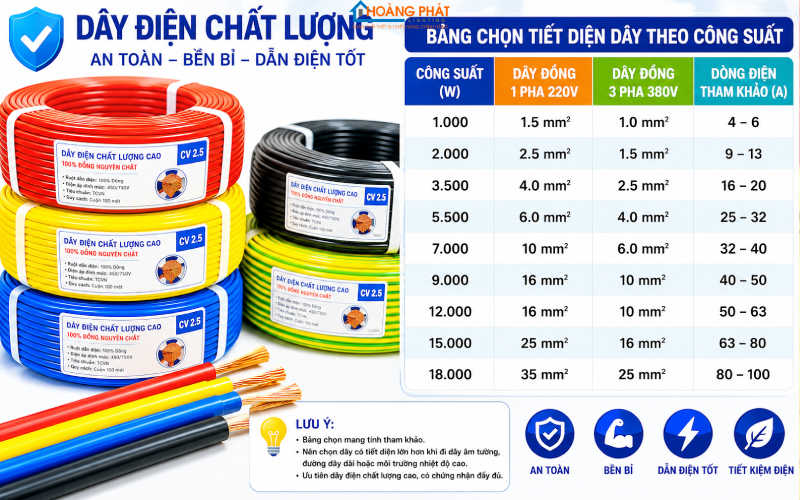

Ảnh cuộn dây điện chất lượng và bảng tiết diện theo công suất

Bên cạnh việc chọn đúng loại và tiết diện, cách bảo quản và thi công dây cũng ảnh hưởng lớn tới tuổi thọ hệ thống. Dây nên được luồn trong ống gen bảo vệ, tránh đè nén, gấp khúc gắt làm gãy ruột đồng bên trong. Ở những đoạn xuyên tường, xuyên sàn cần dùng ống lót để vỏ dây không bị cạnh sắc cứa rách. Với dây đi ngoài trời, ưu tiên loại có vỏ chống tia cực tím để không bị giòn, nứt dưới nắng. Ngoài ra, nên chừa dư một đoạn dây tại các hộp nối để thuận tiện bảo trì và đấu lại sau này. Việc phối màu dây theo quy ước, chẳng hạn phân biệt rõ dây nóng, dây nguội và dây tiếp đất, giúp quá trình kiểm tra, sửa chữa về sau nhanh và an toàn hơn. Những chi tiết nhỏ này cộng lại tạo nên một hệ thống điện gọn gàng, dễ bảo trì và bền bỉ theo thời gian.
